對於隨身小音箱來說,一款優秀的功放晶片是非常重要的。如今隨身小音箱主流採用升壓電路將內建鋰電池升壓為功放晶片供電,以獲得更大的不失真輸出功率。但以往的解決方案是採用獨立的升壓晶片,固定電壓輸出為功放晶片供電,這種解決方案在小音量輸出時的效率較低,功率損耗較大另外還佔據較多的PCB面積。
還有一種解決方案是功放內建升壓電路,外接肖特基整流的非同步整流升壓解決方案。由於使用肖特基整流,升壓轉換的效率較低,同時也需要額外的外圍元件。那麼有沒有一種兩全其美的方案呢?既能將升壓晶片整合在功放內部,又能得到高效率的音訊輸出。
深圳市安耐科電子技術有限公司推出了一款高整合,高效率的單聲道H類音訊功放ANT8817。晶片內部整合同步整流自適應升壓電路,可根據輸出失真動態調節放大器增益以控制輸出失真。ANT8817採用超低EMI技術,可以使晶片工作在D類模式下能獲得與AB類功放相似的EMI特性。
realme品牌釋出了兩款行動式藍芽音箱,我愛音訊網拿到了realme Pocket並對其進行了拆解,這款藍芽音箱小巧便攜,易於攜帶。內建3W低音增強驅動單元,同時還內建了安耐科ANT8817高效能功放晶片,音箱內建600mAh鋰電池即可支援6小時的播放時間。
realme Pocket藍芽音箱採用橢圓形外觀設計,具有黑色和迷彩沙漠灰兩種配色,頂部金屬網面外殼,重量僅113克,非常容易攜帶。內建3W低音增強驅動單元,並預設三種均衡器設定。音箱支援藍芽5.0連線,並且支援低延遲的遊戲模式,IPX5級防水可用於戶外運動,無懼下雨影響。

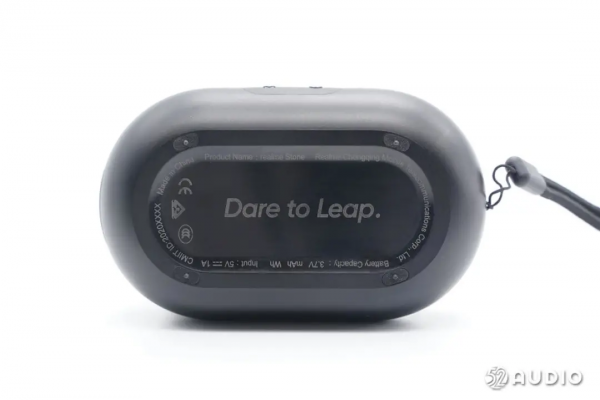

音箱底部四角是橡膠防滑腳墊,底部中心印有“Dare to Leap”敢越級的品牌Slogan,四周印有產品的部分引數資訊。側面有一條掛繩和指示燈等。功能按鍵和充電介面均有橡膠材質保護,充電介面採用USB-C介面,並採用橡膠密封蓋子密封。
我愛音訊網對這款音箱進行了拆解,realme Pocket藍芽音箱採用的是安耐科電子推出的ANT8817單聲道H類音訊功放。功放內建自適應同步整流升壓電路,在單節鋰電池供電應用下,4Ω揚聲器1%失真度下可輸出3.5W功率。同時內建的自動電平控制功能可以自動檢測輸出失真,動態自動的調節放大器增益,降低輸出失真。
安耐科電子ANT8817單聲道H類功放晶片特寫,採用具有底部散熱增強焊盤的ESOP8封裝。內建同步升壓轉換器,無需附加升壓晶片或二極體,只需要功率電感和對應的濾波電容即可實現高效低失真的揚聲器功率驅動。
安耐科電子ANT8817內部採用自適應同步升壓,根據輸出功率動態調節升壓輸出電壓,既能保證揚聲器有足夠的低失真功率輸出,又能減小功率消耗,有效提升音箱的續航時間。得益於內建自動電平控制,可避免出現輸出削頂失真,具有醇厚的聲音輸出,無需外部調音電路。
同時ANT8817還內建了完整的保護電路,支援輸出過流和短路保護,過熱保護功能等,具備良好的可靠性。晶片支援差分輸入和單端輸入,適配不同的音源輸入。支援3-5V單電源供電,適配鋰電池應用場景,具有防pop音設計,避免音箱在開關機時出現爆破音,影響使用者體驗。
ANT8817採用超低EMI技術,簡化了輸出濾波電路,晶片在D類模式下能夠達到與傳統AB類功放相媲美的EMI特性。ANT8817可用於WiFi音箱,行動式藍芽音箱,手持擴音器以及車載導航裝置等應用,滿足高效高音質需求。
