浮球開關屬於機械式運動的產品,加溼器內採用這一開關作為水位保護裝置時,容易出現浮球卡住不能浮起的狀態。這時候即使水箱內有水,因為浮球開關誤判的原因,會導致加溼器無法正常工作,無法起霧。
這種情況可以將浮球開關更換成光電式液位開關,光電液位開關屬於電子產品,非機械式運作,因此即使是在加溼器內工作很長時間也並不會誤判。
那麼,是什麼原因導致浮球卡死,以及為什麼用光電原理液位開關替換可以解決這個問題?
浮球開關卡死的工作原理:浮球開關是將浮球固定於某個固定杆中,浮球隨水位而上升下降,固定杆某個位置有幹簧管開關,平常狀態是斷開狀態。當浮球下降到幹簧管位置時,幹簧管閉合,而後輸出訊號,裝置收到訊號後判斷此時水箱無水。
浮球液位開關屬於比較早期的研發出來的液位開關,從原理上可以看出,這種感測器採用的是比較原始的原理,屬於機械式運作的產品。像這類產品的特點是價格便宜,但確定是可靠性不高,使用沒多長時間後很容易出現精度變低、浮球卡住無法動作等現象。這種誤判現象是一種原理上的缺陷,無法透過結構或者軟體處理。
光電液位開關是後期研發的產品,利用光學原理來檢測液位。光學原理可靠性很高,應用在液位檢測領域時,比浮球式、探針式、電容式幾種原理可靠性要高得多。光電液位開關是內部裝有紅外發射管和接收管,兩者作用分別是發射光線和接收光線。無水狀態時,接收管可以正常接收光線;有水狀態時,接收管道光線(因為光線折射在液體裡了)。當液位到達設定液位線時,感測器立即判斷為有水,輸出訊號提醒使用者加水。
光電液位開關所有元件都是封膠固定,所以不存在某個元件卡主導致感測器誤判的現象,而針對蒸汽、掛液珠等干擾也可以透過軟體處理規避掉。

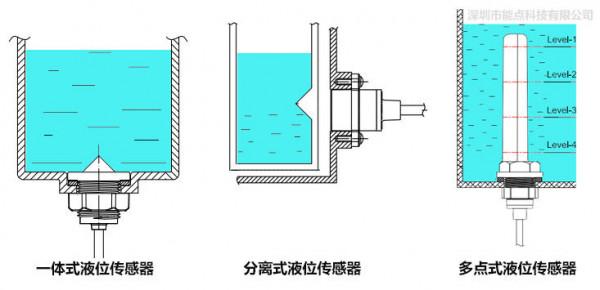

光電液位開關具有免除錯、免維護的優點。與浮球開關不一樣,光電液位開關體積較小,因此可以做成非接觸式檢測、或者時將檢測探頭整合在一個PCB上,實現一隻感測器檢測幾個液位點,最高可達到一隻感測器檢測8個液位點。在水箱高度不高的情況下,如可以採用以下這類4點檢測液位感測器,每個檢測點間距16mm,液位檢測精度正負1mm。
