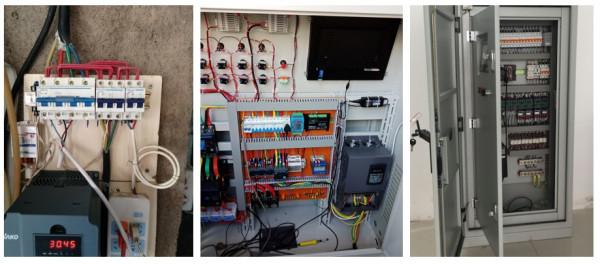

在設計安裝變頻器(以下簡稱-VFD)時我們需要先了解其電路構成,才能確保VFD在後期應用中保持安全穩定。VFD是由主電路和控制電路構成的,其中主電路的進線是與電網的三相電源相連,而主電路的出線則與非同步電機的三相線相連的。
(1)主電路一般可以多配備一個斷路器,不適合使用漏電裝置,因為高頻干擾容易跳閘。
(2)控制迴路為主迴路服務,有感測器聯鎖保護、VFD自身啟停等功能,如果需要外接旋鈕,還有電位器或模擬訊號等訊號電路。現在有一些VFD是透過匯流排或者其他通訊方式控制的,也歸納到控制迴路中。
(3)至於保證VFD的正常執行,則需要保證進線電源電壓在正常範圍內,沒有過度的突然升降,室內溫度在正常範圍內,VFD有正常的冷卻通風,良好的接地,電機沒有長期過載,沒有冷凝水,沒有腐蝕性氣體,粉塵少等;
(4)如果工藝和裝置要求多臺VFD聯動,則應考慮聯動訊號的分配和反饋,以保證設計精度。
(5)有些場合可能需要額外的制動功能,可以選擇制動電阻和制動單元來滿足要求。
(6)如果線路較遠,我們可以考慮增加一個輸出電抗器。
(7)如果電網電壓波動較大,可以選擇增加線路電抗器。
(8)一般用面板操作啟停操作就夠了,但也有一些需要外部終端控制或遠端操作的場合。此時需要控制線單獨引至相應的操作箱,再增加顯示儀表、啟停按鈕、調速電位器。
(9)在一些環境惡劣的地方,如高溫高溼,需要單獨為變頻電控櫃配備冷卻裝置,如安裝空調等。
(10)考慮與其他裝置匹配控制,如同步控制需要同步控制器,邏輯控制需要PLC和繼電器電路,張力控制需要張力控制器等等。
