國外智慧礦山建設（二）
——系統功能和應用案例
上期回顧：
【天河道雲】國外智慧礦山建設（一）：以日出壩金礦為例
位於西澳的日出壩金礦（Sunrise Dam）為了應對全球經濟調整的嚴峻形勢，對礦業市場變化做出快速反應，採用物聯網、人工智慧和大資料分析預測等最新技術，來靈活應對企業戰略調整，實施了精益敏捷的生產管理方式。
日出壩金礦與Maptek和MinLog等公司合作，成功部署智慧礦山管理系統MineSuite，實現了礦山進度計劃與井下生產現場之間的無障礙溝通，完整有效地連線企業經營價值鏈的各個環節。
探討交流
他山之石，可以攻玉。天河道雲（北京）科技有限公司近日將邀請澳洲有關專家，和國內專家共同探討智慧礦山技術，交流相關成功案例。
敬請廣大礦業同行關注。
日出壩金礦智慧礦山優勢特點
日出壩金礦智慧礦山系統建設對於我國智慧礦山建設具有重要的借鑑意義。
日出壩金礦的經理、地測採工程師、班組長使用MineSuite，對生產過程中產生的所有資料進行有效分析，用於指導作業經營，大大提高了礦山生產效率；有效整合排程計劃與實際生產和物流，無縫連線第三方管理系統，保證資料在整合系統中的實時傳輸和分享；MineSuite採用先進的井下網路通訊系統，在惡劣環境下資料自動採集，在通訊盲區可以實現資訊儲存和及時傳輸與分享；實現了IT及通訊設施投資、支援和維護成本最小化，以及效益最大化。
1
MineSuite系統模組介紹
日出壩金礦部署的智慧礦山系統MineSuite由多個功能模組組成。其他礦山使用者可以根據自身具體情況，選用一個或多個模組，靈活機動組合起來，滿足不同的業務需求。
01
礦山資訊管理模組
本模組主要負責礦山生產運營資料管理和報表功能。資料來源包括手工輸入資料、電子報表、其他功能模組輸出資料、第三方資料採集系統等。模組提供手工輸入終端介面，以及自動輸入介面API接入SCADA、LIMS或FMS系統資料。

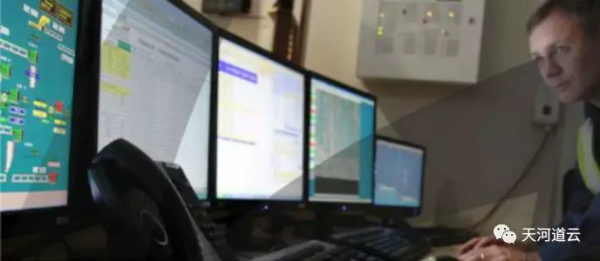

礦山生產運營管理介面
02
礦山工廠化管理模組
本模組包括礦山資訊管理模組的所有資料採集、驗證和報表等基本功能，並進一步擴充套件，對礦山生產中符合工廠化流程控制和產品跟蹤的環節進行統一管理。生產控制系統中凡是涉及到控制事件整合的裝置和過程狀態變化，都在本模組中得以實現。
03
生產進度計劃模組
礦山生產進度計劃的制定涉及到多個因素。本模組為礦山生產經理、鏟運工程師、班組長以及排程員提供細化到裝置、作業地點和任務分配的短期進度計劃制定和監督執行，嚴密監控裝置使用情況和效率。
生產進度計劃編制和監督執行
04
車輛排程管理模組
本模組適用於地下礦和露天礦排程室24小時/7天車輛和裝置排程管理，還可以用於工廠SCADA固定系統遠端管理。
MineSuite車輛排程介面
05
車輛排程終端模組
自動化跟蹤及資料採集系統安裝在被監控車輛和裝置上，包括機載終端使用者介面，可以進行班前檢查、裝置運營效能指標管理、裝置聯網通訊管理等。
井下車輛裝置終端
06
車輛排程資料模組
本模組主要用於資料自動和手動採集採集、裝置分配、資料驗證和電子報表等。
移動車輛採用去中心化互動和資料驗證技術進行自動資料採集，實現低成本資料傳輸與共享。無需複雜的通訊網路，無需排程室全時24/7覆蓋控制。即使在井下通訊盲區也可以進行有效的資料儲存和延時分發。
07
車輛安全模組
本模組與車輛排程管理共享通訊平臺，使用統一的WiFi標籤定位以及機載分析終端，為井下人員和車輛提供近距辨識和防碰撞功能。安全帽裝有WiFi標籤，進行人員定位管理。
08
有軌運輸安全模組
本模組對軌道運輸系統的安全進行統一管理，根據機車位置提供分段控制與報警功能。當機車駛入下一個分段時，如果缺少安全授權通證，則警示訊號會被傳送到機車司機和中心排程室。機載資訊透過4G LTE網路與排程室進行通訊聯絡。
礦山生產運營管理介面
09
礦山分散式通訊模組
本模組採用最新的井下無線通訊技術802.11 回程網路，連線通訊基站和井下各個通訊節點，允許多資料來源與多使用者在網狀分散節點之間的通訊。使用簡便，成本低廉，靈活可靠，為井下作業環境帶來高度可靠、高頻寬、實時的資料傳輸。井下各個自行或固定裝置可以作為普通通訊節點不斷新增和更新，所需一次性基礎設施投資少，易於根據業務需要對系統進行擴充套件。
2
MineSuite客戶案例
01
澳洲奧林匹克壩
02

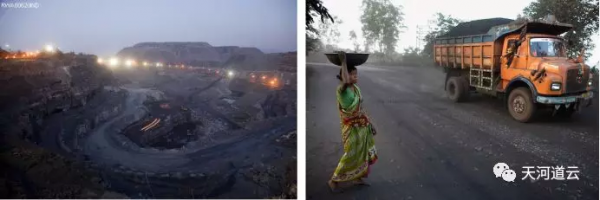

印度塔塔鋼鐵集團西波卡羅煤礦
03
克拉科夫金礦
04
卡曼尼鐵礦選廠
05
克里普斯普魯特煤礦
06
庫塔拉煤礦
礦山生產運營管理介面
