序
近場聆聽是一個非常廣泛的需求,主要的應用場景是桌面或小房間使用。很多人都希望能有一對小音箱,它容易搭配,聲音討喜,價格適中。關鍵是好聽,能輕鬆讓人投入音樂中。音箱系統入門級的使用者可以透過它瞭解到音箱的迷人魅力,很多燒友也有第二套系統的需求,可以不干擾家人,在小房間裡輕鬆享受人聲流行、小編制的古典和其它音樂。
很久以來,自己都有意專門為桌面和小房間設計一款小音箱:適合近場聆聽、價格不高、樂感出色,素質也完全可以勝任需求人聲流行及小編制等音樂的欣賞。同時顏值也相當不錯,可玩性還高。自然聲NS14就是這樣背景下設計的一個小作品,希望大家能喜歡它!
自然聲NS14成品音箱(紅色)
一、相位差,近場聆聽的關鍵!
人耳判斷聲音的位置主要是依靠兩個因素,一是頻率響度(遠的聲音小,近的聲音大,而且不同頻率的聲音空間衰減比例也不同);而更重要的是相位差,人耳主要是依靠相位差來準確判斷聲音的來源位置。
多單母音箱由於高低音喇叭位置的不同,因此它們發出的聲音達到耳朵的時間是不同的。另外,分頻器裡面的電感和電容及電阻元件也會帶來相應的相位差。相位差問題會隨著距離變遠而減弱(試想一個人靠近你耳朵發聲,他稍微移動位置一下你都會感覺很明顯,而如果遠了,同樣的移動距離你感覺不明顯了)。
由於相位差跟距離關係很大,因此,越近的聆聽對相位差也越敏感。解決相位差的方法一是讓高低音單元距離越近越好,最好是重合在一起(所以很多小的二分頻音箱單元都做得非常近,或者用同軸單元);二是在分頻器設計時需要進行控制。不過。當然,最好是能不用分頻器,畢竟無論如何修正都沒法解決,但沒有那就是真沒問題。
二、全頻的優缺點,解決的關鍵是單元
全頻喇叭的優點不用多說:一隻單元發聲,點聲源,也沒有分頻器,因此它沒有相位差,適合近場聆聽。說人話就是近場脫箱感好,聲場好;二是除了相位差的問題外,全頻由於沒有分頻器,也就不存在銜接問題,它的中頻也因此相當優秀;第三,由於沒有分頻器吃功率,因此全頻推動也更為容易;第四是設計簡單,而且沒有分頻器及高音單元,成本也較低。
當然,全頻的缺點也十分明顯。一是高低頻延伸非常有限,很多哪怕進口的4寸全頻也只能到80Hz水平(高頻段延伸倒是普遍問題不大);二是全頻單元的頻響平直性不太好,尤其是高頻段凹陷和峰多,全頻段滿足+/-5db的都不多;三是失真大,聲壓一大,很容易出現糊和尖刺等毛病。這些都影響了它的應用範圍。
解決的問題關鍵是單元,一隻好的全頻單元可以兼具全頻和分頻的優點。不過優秀的全頻單元市面上很少而且也並不便宜。
不過,很幸運單元廠剛好有一隻複合實木單元的全頻單元,素質高:延伸出色、失真低。低頻下潛可達到60Hz(-6db),高頻端延伸也相當好,-6db可達20000Hz水平;同時整體頻響相當出色,在65-15000Hz基本上達到分頻音箱的水平(+/-3db)。而且木振膜單元失真很低,試聽時,在20平方的聽音室裡,大音量欣賞中等編制的音樂也可以接受(如穆特版的卡門幻想曲)。最佳化後拿來做一對小4寸音箱剛剛好,於是,NS14音箱就此誕生了。
三、研發過程
全頻的設計難度很低,NS14大概是自己做過的最快的音箱了,只有兩版而已,前後花費時間也不過五個月(不過比起某些品牌從來都只有一版,還是要差多了)。前一版打了黑色和白色的樣,覺得矮胖了點,所以修改了一下尺寸,並且再打了下紅色的樣箱,體積未變。紅色的感覺要漂亮多了,大小也合適。就這麼定了,so,正式版尺寸以紅色為準。
對了,第一版試聽後,又設計了個陷波器試了下。不加陷波器更為均衡和通透,加了後中高頻要更暗點,但人聲也更突出,味道不錯。而且在加了陷波器後,頻響得到了有力的修正,在65-15000Hz範圍滿足+/-3db也沒什麼問題了。所以正式版加上了陷波器開關,大家可以自己選擇直通或陷波器模式,看自己喜歡選擇不同的模式。
四、外觀、做工及用料
正式版的NS14大小僅15cm(寬)*24cm(高)*21cm(深),正面只有一本書大小,小桌面放下也沒問題。而且由於採用前倒相的設計,可以靠牆擺放,也更為靈活,同時低頻量感更好。

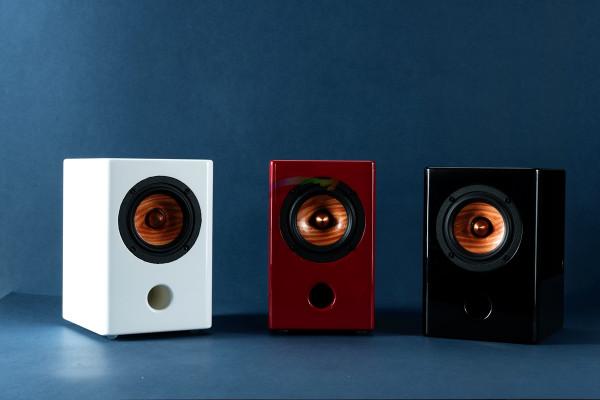

顏色有紅色、黑色和白色鋼琴漆(亮漆)可供選擇,造型大方簡潔,相當漂亮,各種風格的傢俱也很容易搭配。

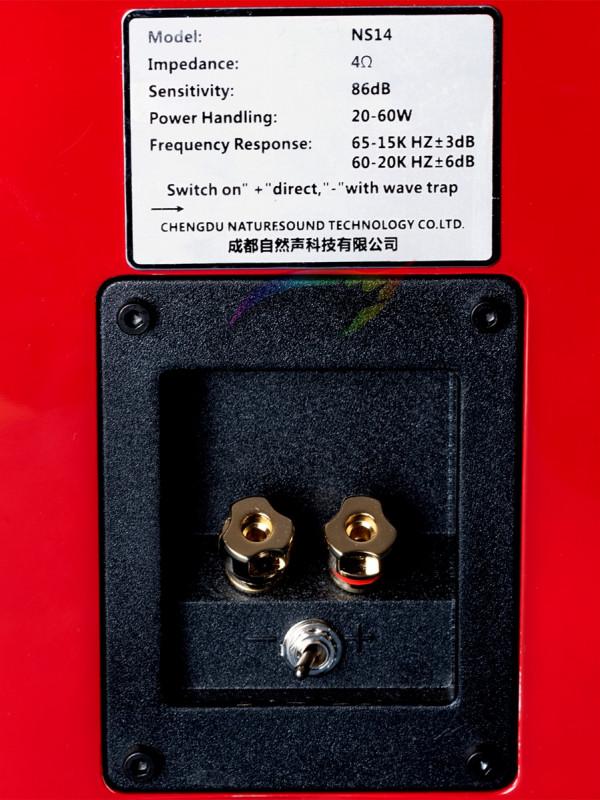

板材採用優質MDF板,厚度15mm(一般市面常見的為10mm左右吧)。後面的接線柱是鍍金的,也相當漂亮,自己還給它配上了金屬的銘牌(正式版會帶上編號)。
陷波器採用定製的手繞1.2mm線徑的空心線圈,很大,也很貴。後期自己可能出不帶陷波器的版本,可以再便宜一些。
五、自然聲NS14的聲音
NS14的聲音很平易近人,中頻是它突出的優點(這不廢話),人聲、絃樂這些音樂聽感非常的舒服,樂感相當出色,很有英國箱的味道,非常容易讓人沉迷於音樂中。而且由於單元下潛不錯,可以達到60Hz(-6db),這已經是很多二分頻3寸甚至4寸的下潛了。加上前倒相的設計,低頻飽滿,應付流行音樂輕鬆,甚至中等編制的古典都問題不大。自己拿它試了JAZZ音樂,感覺也相當不錯。具體參考:
https://www.ixigua.com/7038490586407666187
它的中高頻也相當不錯,並且由於沒有分頻器,中高頻銜接完全沒有問題。聽人聲和古典音樂中高頻一氣呵成,很順滑。高頻延伸20000Hz(-6db),略有些暗,不過更適合近場聆聽(近場高頻多容易刺和不耐聽)。整體頻響在加了陷波器後可以滿足+/-3db的要求,達到分頻音箱的水平。
由於失真小,小小的NS14甚至可以輕鬆充滿自己20平方的聽音室都沒有問題,對人聲流行、樂器的表現力相當強悍,所以它不僅僅可以用於桌面和小房間,甚至把它作為二奶系統在聽音室欣賞中小編制和人聲也是完全可以的了。平臺似乎不能讓在文章中上影片了,請大家參考自己已經上的錄音。
人聲錄音參考:
https://www.ixigua.com/7033428143448785416
https://www.ixigua.com/7037005915085767181
器樂錄音參考:
https://www.ixigua.com/7034417117583639070
https://www.ixigua.com/7040098248735851046
