開箱和測試

有一次午間乾飯時候，我隨手翻了一下，三個不確定能不能用但是沒有缺件的Wii手柄正在某平臺販售，然後很快，我就收到了他們。

讓人感覺暗自高興的一點是有一個還是後期的內建加速度計的版本，可以提供網球遊戲中揮拍力度的感測。和其他的相比，內建感測器版本，在Wii字樣下有”Wii MotionPlus INSIDE”字串。

首先檢查一下，可以看到三個手柄的成色是還算尚可的，當然都有劃傷、電池液腐蝕痕跡等，並不清楚內部電路是否受到了影響。

有一根手繩上面的汙漬一看也讓人覺得很難清理，像是某種油漬一類。剛才忘記說了就是包括郵費三個手柄一共是49元。

當然處理也很簡單，100ml熱水和10g洗衣粉加上20g漂白粉，當然這都是我亂說的因為我通常都是直接倒。

泡一晚上清水衝一下就可以得到幾乎全新的一條腕帶了。

內建有加速度感測器的這個手柄大概是需要維修，燈只有三個點亮，未配對的話應該是亮四盞。

還好，其他幾隻看起來沒有問題，按鍵手感尚可的同時，燈也能全部點亮，一會測試一下能不能正常配對和使用。

有一個我剛以為裡面漏液的，後面發現並沒有很大問題，可能是其他東西波及到了。

測試上我用了這些，因為這塊工作桌不大所以選用一臺相機監視器作為顯示屏。

連線效果是這樣子，還算可以看清，和同期的其他遊戲機比如XBOX360和PS3比較，Wii的原生解析度為480P，會稍微低一點但能60幀執行。

配對就是同時按下SD卡槽邊上按鍵和電池倉那邊的按鍵，按一會後手柄只亮一盞燈就完成了。

這些手柄

都是沒有被拆過的，甚至全部保留有保修貼，為了辨識能不能用我又貼了我自己的保修貼。

Wii在早

期版本和很多遊戲機一樣都有對上一代做相容性，而Wii更是直接提供了GameCube的介面，所以可以執行NGC盤和直接插NGC手柄。不過末期版本取消了NGC介面，因為任天堂開始降（縮）價（水），也籌備Wii U的發售。

Wii的手柄除了這種單手拿之外還可以橫向握持，但恕我直言，這個手感確實不是太行。

當然任天堂為了最佳化這種手感也為了增強遊戲性，推出了很多純物理的附件，最常見的就是方向盤還有槍柄。

剛提到的自帶加速器的手柄，我試了一下發現有點毛病，比如A鍵不靈需要很大

力氣，使用了503清潔劑碰運氣沒有效果，只能拆了。

手柄的拆解

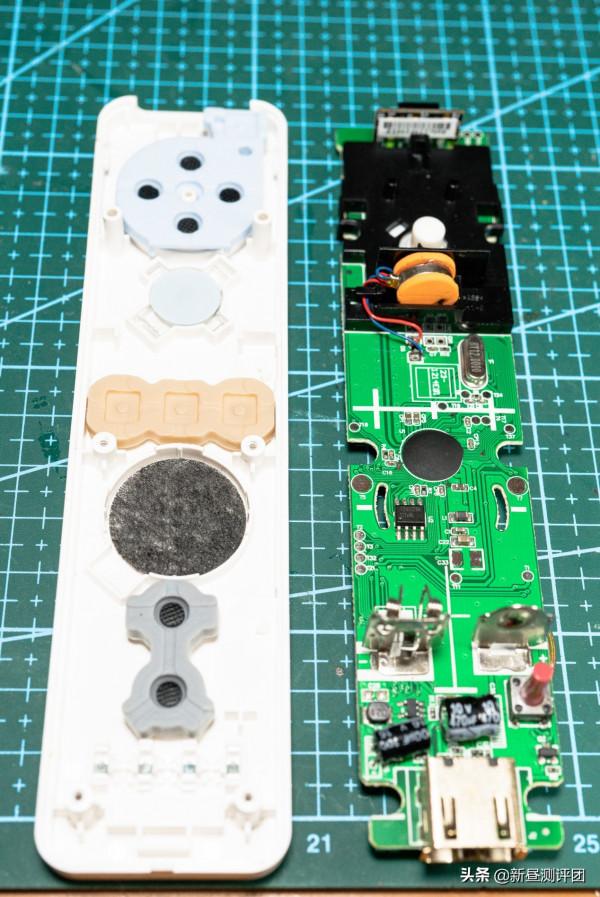

在設計上，Wii的控制器在組裝方面不難，拆下電池倉的螺絲然後使用扁的工具頂開卡扣，之後你就能很輕鬆的把它分為兩半。

手柄上自帶有一個揚聲器，當然受限於物理設計所以音質肯定是不太好保證了，但是在那會依然是遊戲性不可或缺的一部分。

前端的紅外攝像頭，雖然Wii整套系統機能一般但是手柄攝像頭的重新整理率為120Hz，保證流暢體驗。

這個攝像頭可以看到Wii感應條發出的紅光，透過紅光的相對距離，來實現遠近，朝向，傾斜角度的判斷。因為有紅外濾光片所以不會受到其他光源的干擾比如日光燈、電視機等。

模具設計並不是非常容易仿製，用了大量的槽使得模具工藝要求比其他手柄來的高，特別是扳機鍵那部分

ITG-3205是MotionPlus控制器才會有的多軸感測器晶片，不過這實際上只是一個三軸陀螺儀，和我們手機上使用的九軸（三軸重力、三軸加速度、三軸陀螺儀）感測器比較在功能上無法抗衡。

那既然一個不夠兩個如何？任天堂還在Wii的手柄上面設計安裝了另一個345B晶片，它是一個三軸加速度感測器，和剛才的一塊組成了六軸感測，這一下就夠用了。

任天堂開發的Wii手柄主控晶片使用的是這種環氧樹脂封裝，也就是俗稱的牛屎來減少成本。還有一塊方形的晶片T24C128A，這一個是非易失性儲存器，我推測是用來儲存和Wii交換的資料比如對碼。另外邊上黃色的是一個振動電機，會嗡嗡嗡的那種

簡單看一下，整個設計其實是比較複雜的，但是組裝起來又很快速直接，一層電路板就可以完成，這就是工藝最佳化後的結果了，當然也有些許省料的意思，比如使用了碩大的直插電解電容（尾部黑色那兩個），以及樹脂封裝晶片。

所有的一覽

實驗性改裝

幾乎所有手柄都是使用這種薄膜，而很少使用機械按鍵，比較有點名氣就一個一個土星手柄的肩部按鍵是機械式開關，採用觸點設計而非導電橡膠。土星遊戲機和手柄我之前有拆解修復，有興趣可以看這一篇 https://www.gcores.com/articles/120668

那這邊A鍵不太好使，我或許可以換成這個，來自凱華的微動開關，和滑鼠不一樣這一個是貼片式，因為一些原因比如沒什麼人用所以停產了，現在很難搞到（這是真的）。

簡單測定一下，貼片微動開關和導電橡膠高度差不多。所以直接修改的話應該沒有什麼問題

那接著要做的很簡單，先把A鍵的導電橡膠切掉

之後將原本的觸點飛線連線到開關上面，這樣就完成了，固定這一個按鍵使用的是熱熔膠，用烙鐵少量熔化後就能很好的固定住按鍵，同時厚度最低。

剛剛有一個燈不亮的問題也要解決下，直接換掉。

最後為了正常使用我把A鍵銼掉了一層，所以就成了這種透明的模樣。

另外也把螺絲進行了更換，讓按鍵和外殼有一些額外的距離。

最終可以正常的點亮，基本上就是大功告成了。

測試一下毫無問題，不過這裡要說的是薄膜按鍵和這種機械開關手感並無更好更壞關係，有點像是甜味豆腐腦或者鹹味豆腐腦，是由使用者決定好壞的。

我是新晝，很高興你能來看我的文章我們下次再見~
