有沒有好奇過路由器寬頻撥號mtu值為什麼是1492呢？瞭解MTU與分片

作者：一天首發公眾號：網路之路部落格（ID：NetworkBlog）

MTU與IP分片（可選內容瞭解）

這裡來講一個比較有趣的內容，相信大家都有設定過家用路由器的經歷，不知道有沒有發現一個事情，在設定撥號的時候，裡面有一個MTU，值通常是1492或者1480，如果接入方式改為DHCP的情況下，MTU就變成了1500，為什麼呢？

（1）瞭解MTU的作用

Maximum Transmission Unit（MTU）：最大傳輸單元。還是以上面的例子，為什麼路由器撥號的時候要把MTU設定成1492呢？在這之前已經知道了乙太網頭部，一個標準的乙太網資料幀最大為1518，其中源MAC 6位元組，目的MAC 6個位元組，Type 2個位元組，FCS 4個位元組（前導碼不算在內，在物理層就已經去掉了），6+6+2+4=18個位元組，1518-18=1500，這1500正好是是留給上層協議傳輸的大小，也就是我們說的資料幀的大小是1500個位元組，包括IP頭部以及上層協議與資料整體在內，也就是說在二層乙太網中，實際能傳輸的資料是1500個位元組。

舉一個最常見的例子，我們平時在家裡用手機或者筆記本連線家用路由器看電視劇、刷抖音，資料包都是這樣的路徑，每個節點都有對應的MTU值，正常都為1500.

假設某一天，外網的對接方式變了，變成了撥號的形式，正常設定後，發現開啟網頁很慢或者打不開，諮詢路由器客服後，把MTU值改成1492或者更小點，驚奇的事情發生了，都能正常訪問了，這就回到之前的問題了，為什麼現在的路由器MTU都會設定成1492呢？

那是因為寬頻撥號使用的協議是PPPoE，由於還沒涉及這一塊的知識點，我們在這知道它佔用8個位元組就行，並且是封裝在乙太網中的。比如訪問者傳送了一個1495位元組的資料包給影片伺服器，但是由於家用路由器採用的是這就在原來1500的位元組上多出來了8個位元組，超過了標準的MTU值1500位元組，所以這個時候家用路由器會將這個資料包進行分片，分為2個，一個為資料包為1500個位元組，另外一個數據包為3個位元組，到了伺服器這邊在進行重組。（實際會更加複雜點，待會我們來做個小實驗）

（2）IP分片帶來的問題

IP分片其實在網路中是一種比較糟糕的情況，帶來了幾個問題

傳輸效率降低：分片會降低傳輸效率（這個待會我們用簡單的實驗可以看到）
增加裝置的壓力：原本一個數據包大小正好在1500位元組的範圍內，直接就傳送了，如果超過了1500個位元組，就需要涉及到分片，如果這種資料包一多，對應的裝置壓力就會增大，佔用裝置的資源。
延遲加大：分片另外一個問題就是當同一個資料包的多個分片抵達目的地後，目的終端需要將資料包重組排列後才能夠去讀取裡面的內容。好比一個大的物件被拆分成多個小的物件傳送出去，接收後，需要進行重新組裝，更糟糕的是萬一某一個元件晚到，那麼其他到了的元件就得等待；在IP分片重組中也是這樣的，所以會導致延遲加大。
丟包：更嚴重的是，在複雜的網路環境中，萬一某一個分片丟失了，那其餘接收到的資料就沒任何意義了，組不成一個完整的資料包，從而被丟棄。
某些應用訪問失效：比如上面的網頁開啟失敗或者很慢就是因為分片造成的，有的伺服器有保護措施，拒絕接收分片的資料包。

（3）為什麼MTU是1500呢，明明IP欄位的總長度是65535？

之前學過IP頭部的內容，IP頭部裡面有一個總長度，最大值是65535，表示IP協議是能夠承載這麼大資料包的，但是由於乙太網的資料部分最大為1500，所以你在很多書籍或者稱呼裡面會看到IP的資料包最大是1500個位元組，多了就會被分片，那為什麼乙太網要把資料部分定在1500，不能跟IP頭部一樣用65535嗎？那效率不是高很多。

乙太網最小位元組為什麼要求是64呢？

最早的乙太網是工作在共享網路下的，任何一個終端節點發送資料之前，都需要偵聽線路上是否有資料在傳，如果有，需要等待，如果發現線路可用，才可以傳送。假設A與B終端同時傳輸1個bit給對方的話，會產生衝突，其中一個就需要等待一端傳送完成後在過一個時間間隙才能傳送，這個時間間隙是57.6μs。

在10Mbps的乙太網中，在57.6μs時間內，能夠傳輸576個bit，乙太網中要求資料幀最小長度為576個bit，原因是這個長度正好能夠讓最極端的衝突環境都能夠被檢測到（CSMA/CD），而576個bit換算成位元組是72，去掉8個位元組的前導符，正好是64個位元組，這也是乙太網幀資料部分要求的最小長46的原因（46+18），不夠46的會自動填充。

MTU值為什麼是1500

這個是瞭解64位元組的由來，是因為早期工作方式的原因（CSMA/CD），那1500位元組又是什麼原因呢？

假設乙太網沒有這個限制，IP協議最大可以承載65535位元組，加上乙太網頭部和尾部，是65535+14+4=65553位元組，如果早期在10Mbps的乙太網上傳輸，會佔用共享鏈路50ms,這樣嚴重影響了其他主機的通訊，如果有延遲敏感的應用，那肯定是無法接收的，另外如果線路的質量差，大包引起的丟包機率也會大很多。（50ms的計算方法：（65553*8）/（10*1024*1024）≈0.05（s）（小知識點科普：Mbps為每秒傳輸百萬位位元，而65535是位元組單位，1位元組=8位元，所以需要*8，10Mbps換算成bps就是10*1024*1024））

竟然大的不行，換成小的呢？，比如MTU等於100，就拿上面學過的ICMP的Ping來說，如果乙太網長度為100，ICMP實際資料= 100-ICMP頭部（8個位元組）-IP頭部（20個位元組）-乙太網頭部（18個位元組）=100-8-20-18=54，你會發現有效率實在太低了，有效率=54/100=54%

最終得到一個透過層層計算，發現如果乙太網長度為1518的時候，有效傳輸效率=1472/1518=96.9%，這個值既能保證有一個較大的幀長度，又保證了有效傳效率。更大的或者更小的就會出現上述的問題，這個也是一個折中的長度：1518位元組，對應上層IP 就是1500位元組（1518-18），這個就是最大傳輸單元MTU的由來。

為什麼不改善這個問題呢？

出現這個問題是因為早期乙太網透過Hub這些裝置工作，處於共享方式，效率很低，而現在的網路早已不是10M的網路了，交換機已經支援1G，10G、100G，而且頻寬獨享，可以同時收發的特性，那有效傳輸效率跟質量提升了非常多，但是如今的網路你會發現常見的還是用的mtu 1500的標準，只有資料中心或者某些特殊環境使用了一個叫做巨型幀 Jumbo Frame，可以支援大於9000位元組的大小，如果全網都使用這種，那傳輸大的檔案這些不是更快、延遲很小嗎？

但是現實環境沒這麼簡單，因為MTU在每個裝置的每一個介面（網絡卡）上面都是存在的

如果訪問者支援MTU 9000，傳送了一個9000大小的資料包交給無線路由器，無線路由正好也支援這麼大，交給網際網路裝置，網際網路中裝置非常多，並不是所有裝置都能夠去支援巨型幀的特性，很多地方還使用的非常老的裝置在執行，如果要支援勢必是大面積更換，成本會非常大，那如果一個數據包9000大小經過一個MTU是標準1500的裝置，那勢必就會造成分片了，還有許多比如超長幀會造成延時、CRC錯誤變多等問題，導致至今無法大面積普及使用的主要原因。

（4）IP分片後為什麼會造成延遲跟效率低呢？

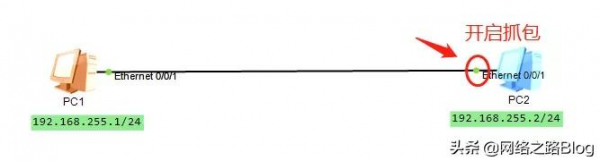

拖兩臺電腦，分別設定好地址，然後抓包來看看分片的情況。

說下命令，Ping 192.168.255.2這個都能夠知道啥意思，-l表示ICMP的資料部分（不含其它任何頭部資訊）為1473，-c 1只發送一次。

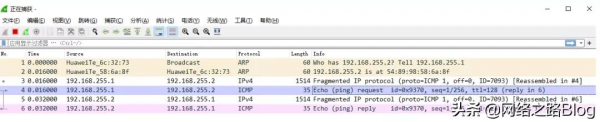

透過抓包，可以看到有幾個資訊（wireshark升級了下，介面看起來更美觀了~）

ARP：這個是獲取對方IP對應的MAC
ICMP，這個是正常的ICMP協議的報文
IP Fragmented：IP分片包

有IP分片包出現，說明剛剛的資料包整體超過1500個位元組了。

資料明明是1473怎麼就超過1500位元組了呢？

這裡要注意，1473表明的是ICMP資料部分的大小，不計算頭部在內，那麼加上頭部後呢？ 1473+8（ICMP頭部）+20（IP頭部）=1501，這樣正好超過了1500個位元組，所以導致分片了。MTU是二層概念，二層以上的頭部加資料不能超過1500，否則會進行分片。

從192.168.255.1到192.168.255.2為什麼只有一個分片包

這裡對於剛接觸抓包的朋友來說，可能有點看不懂，我們來看幾個引數

IP頭部裡面有一個identification 這個是識別符號，分片的包會打上相同的包，方便目的端區分
Flags裡面的MF位是1，表示這個不是最後一個包，如果是最後一個包會為0
offset：偏移符，表示資料包的位置，這個為0，表示是第一個分片包
Data：你這裡會發現數據是1480，並且是沒有ICMP頭部的（這個內容其實是包含了頭部資訊的，1480-8，1472，注意：只有第一個分片會攜帶頭部資訊，抓包沒有顯示出來）。

那還有1個位元組的包在抓包裡面沒有顯示，這可能是抓包中把尾包省略了，但是可以從另外一個地方看出來。

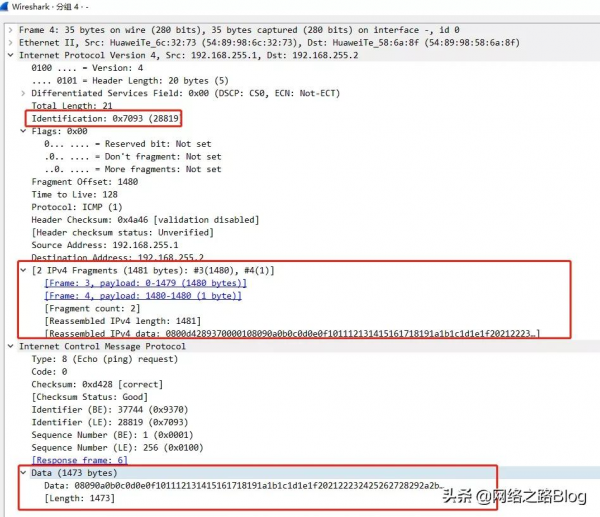

在看一個完整的包可以上面的疑惑了

IP頭部裡面有一個identification 這個是識別符號，分片的包會打上相同的包，方便目的端區分
抓包軟體裡面有一個IPV4 Fragments的組合解析，發現有兩個分片，Frame：3，資料負載是0~1479（1480個位元組），Frame：4，資料負載是1480-1481（1個位元組），總共就是1481
DATA部分為1473，是因為1481裡面有8個位元組的頭部，1481-8=1473個位元組

為什麼會影響效率跟增加延遲呢？

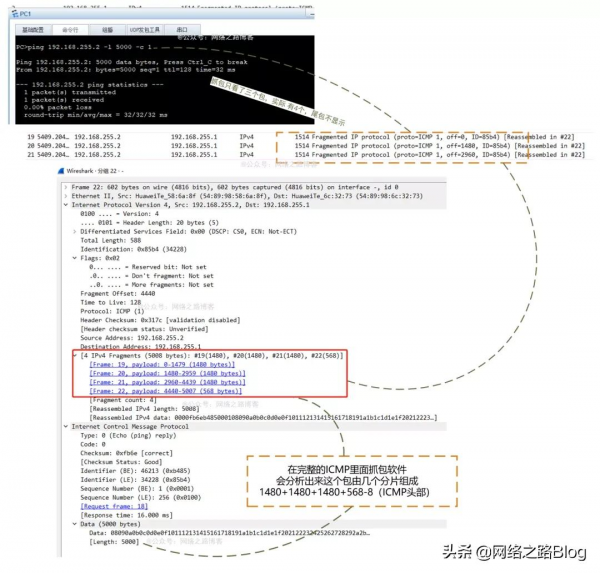

可能資料包小，感受不到分片帶來的問題，上圖資料大小改成了5000，會發現4個分片（最後一個是隱藏了），那就會多出4個IP頭部，這些是無故多出來的資料，並且這4個頭部不管是中間裝置還是接收方都需要去解封裝來看是什麼內容，並且接收方根據IP頭部的分片給的資訊去組裝，假設某一個分片中途延遲，那麼這個資料包就不會完整，必須等待這片來組裝後才能讀取到實際的內容，這種會影響效率（多餘的頭部處理），增加延遲（某一個分片沒到，對應的資料沒法重組，導致資料請求遲遲得不到響應。）更嚴重的其實是會加重裝置的負擔（可能實際中不只一個數據包分片，接收方需要把收到的進行快取，等待所有對應的分片來才能讀取到實際的資料，隨著分片越多，快取越大，對於裝置的壓力負擔也越重），如果某一片分配丟失了，會造成這個資料包不完整，被丟棄。

（5）怎麼設定合適的MTU呢

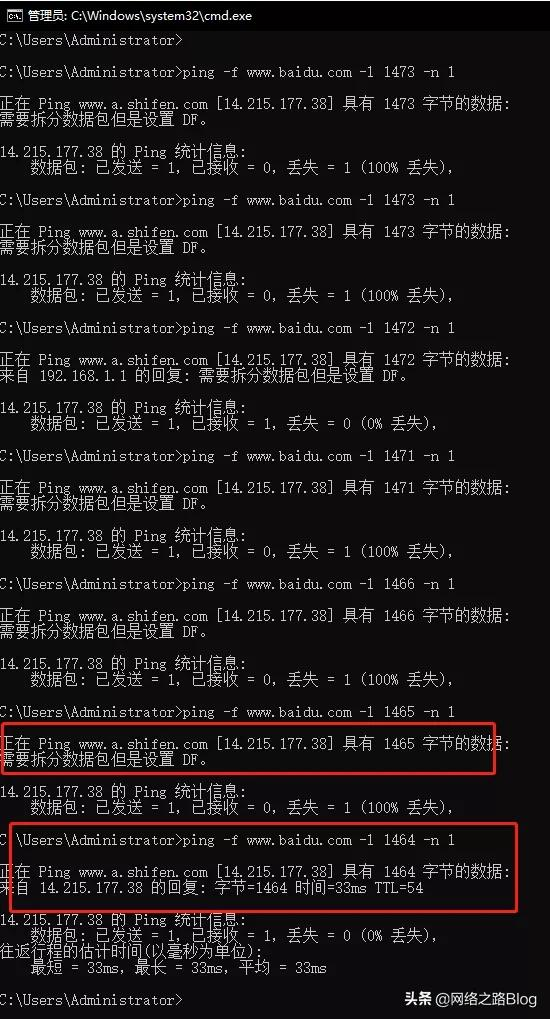

由於現在很多協議還沒學習，不同的應用對應的頭部不一樣，自然包含的內容也不一樣，這個會隨著後面學習的深入，慢慢的瞭解，設定合適的MTU可以用Windows自帶的命令可以探測，比如某個應用有問題，透過抓包發現傳送的資料超過了MTU的大小，就可以適當的調整。
