2021年市面上大部分智慧手機已經取消了手機的3.5mm耳機插口，但仍有部分使用耳機的人更喜歡使用有線耳機帶來的聽音體驗，亦或者音箱、汽車等裝置沒有藍芽接收模組。這個時候，藍芽接收器就成了這部分人考慮的產品。
MPOW公司主做海外市場，公司的產品在國外反響不錯，我愛音訊網近期拿到了MPOW藍芽音訊接收器，產品支援5.0藍芽雙模，2.4GHz無線傳輸，一鍵3D音效轉換，多種使用介面以及OLED螢幕。
接下來我們將拆解MPOW藍芽音訊接收器這款產品，看看它的內部構造。
一、MPOW藍芽音訊接收器開箱
包裝盒顏色為紅色，左上方印有MPOW品牌logo以及logo下的品牌理念“夢想，探索，靈感”，產品名稱：WIRELESS MUSIC RECEIVER ，型號：BH492A。中間為產品渲染圖，右側有圖文展示產品特性，自上而下依次為：自動重連；支援雙裝置連線；超強續航；3D環繞音效。
包裝盒背面印有產品的使用示意圖，支援電腦、平板和手機透過藍芽音訊接收器傳輸到音響發聲。
包裝盒的側面用圖文展示了和正面一樣的內容。
開啟包裝盒，可以看到被塑膠殼包裹的MPOW藍芽音訊接收器。
取出包裝盒內的物品，清單如下：MPOW藍芽音訊接收器*1，使用說明書*1；保修卡*1；USB-A to Micro-USB資料線*1；3.5mm to 3.5mm音訊線*1。
USB-A to Micro-USB資料線一覽。
USB-A to Micro-USB資料線插口特寫。
3.5mm to 3.5mm音訊線一覽。
3.5mm to 3.5mm音訊線插頭特寫。

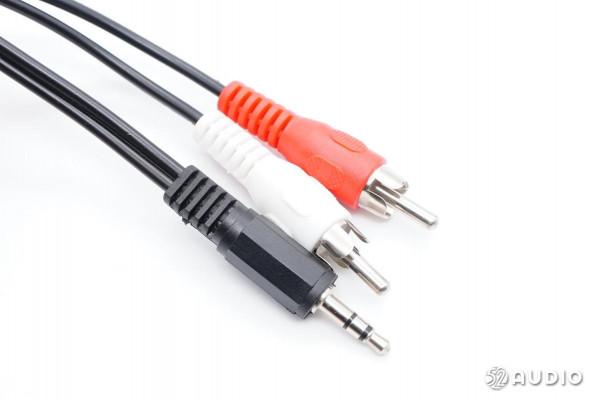

蓮花頭音訊轉換線和3.5mm to 3.5mm轉換線一覽。
蓮花頭音訊轉換線和3.5mm to 3.5mm轉換線特寫。
接收器外觀一覽，外殼為黑色的塑膠，磨砂質感。從上往下依次為：帶MPOW品牌logo的顯示屏，電源鍵，藍芽連線鍵，開始暫停鍵，3D音效開關鍵。
底部有四塊防滑矽膠，產品型號：BH492A，Made in China和CE、FCC認證。
外殼下方有4個插口，從左往右依次為：DC-5V充電插口，蓮花頭插口，3.5mmAUX音訊線插口。
MPOW藍芽音訊接收器亮屏一覽。
MPOW藍芽音訊接收器底部防滑矽膠特寫。
MPOW藍芽音訊接收器AUX3.5mm音訊插口特寫。
MPOW藍芽音訊接收器底部RCA蓮花座插口特寫。
MPOW藍芽音訊接收器底部Micro-USB DC-5V充電插口特寫。

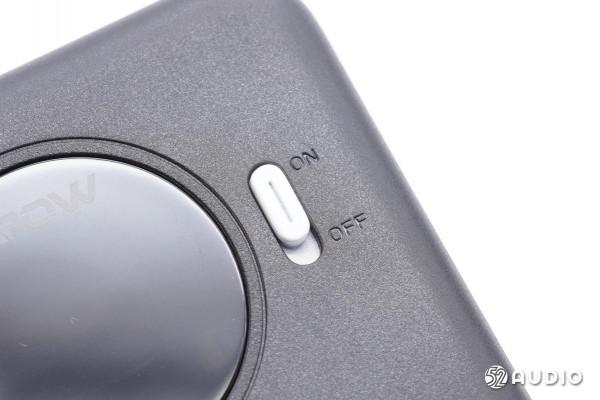

MPOW藍芽音訊接收器正面電源開關特寫，上下撥動控制電源。
經我愛音訊網實測，MPOW藍芽音訊接收器的厚度約為21.92mm。
經我愛音訊網實測，MPOW藍芽音訊接收器的寬度約為59.70mm。
經我愛音訊網實測，MPOW藍芽音訊接收器的長度約為60.05mm。
經我愛音訊網實測，MPOW藍芽音訊接收器的重量約為40.2g。
二、MPOW藍芽音訊接收器拆解
開啟接收器正面蓋板，可以看到接收器的主機板。
接收器正面蓋板一覽。
MPOW藍芽音訊接收器腔體內主機板一覽。
藍芽連線鍵，開始暫停鍵，3D音效開關鍵等三顆按鈕的微動按鍵特寫，規格一致。
電源開關鍵特寫，可上下撥動控制電源。
HEROIC禾潤HT4832是一款高效I2S輸入D類立體聲音訊功率放大器。HT560可選硬體或者軟體I2C控制。在BTL模式，能夠提供2*30W/8Ω功率輸出；在PBTL模式，能夠提供75W/4Ω功率輸出。
HEROIC禾潤HT4832具有過溫限幅功能，當晶片內部溫度達到過溫限幅點，HT560自動降低增益，使其IC能夠連續播放而不間斷。另外，HT560具有功率限制功能，一種是限幅功能，在輸出端限制一定的輸出幅度，使其不損壞喇叭。另一種為AGC防削頂失真功能，開啟後，可有效改善因輸入幅度過大或者電源電壓降低造成的破音失真。
此外，HEROIC禾潤HT4832內建關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。
HEROIC禾潤HT4832詳細資料。
0.96寸 12864 OLED顯示屏。
翻到主機板背面，可看到插口母座還有軟包鋰電池。
Micro-USB插口母座特寫。

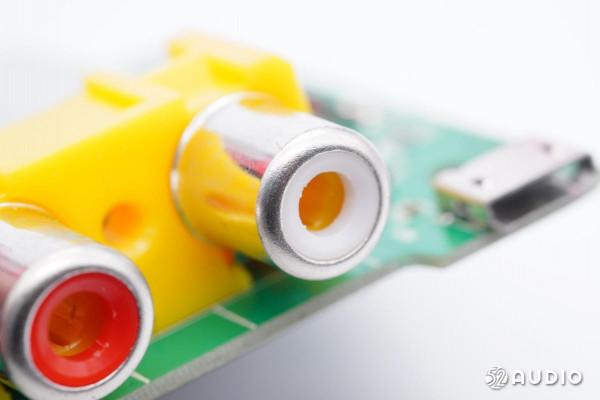

蓮花座音訊線白色插口特寫，供左聲道使用。
蓮花座音訊線白色插口特寫，供右聲道使用。
3.5mmAUX音訊線插口母座特寫。
從電路板上取下電池。
型號502030聚合物軟包鋰電池，額定電壓3.7v，容量250mAh/0.925Wh。

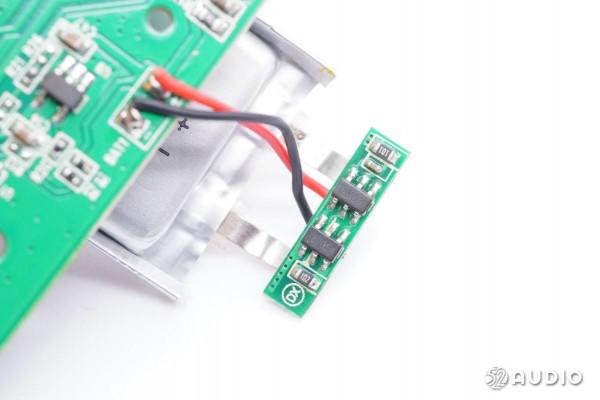

電池帶有電路保護板，上面有保護電路的IC和MOS。
電池電路保護板背面特寫，和主機板連線的導線焊接在保護板，使用金屬片接地。
矽源特DW01鋰電池保護晶片，內建有高精確度的電壓檢測與時間延遲電路，主要引數如下：過充檢測電壓為3V，過充釋放電壓為4.05V；過放檢測電壓為2.5V，過放釋放電壓為3.0V ；過流檢測電壓為5V，短路電流檢測電壓為1.0V；DW01允許電池輸出的最大電流是3.3A。
矽源特DW01鋰電池保護晶片詳細資料。
8205A 電池保護管。
聖邦威 SGM4062 輸入過壓和鋰電池過壓保護晶片，提供雙重保護功能。

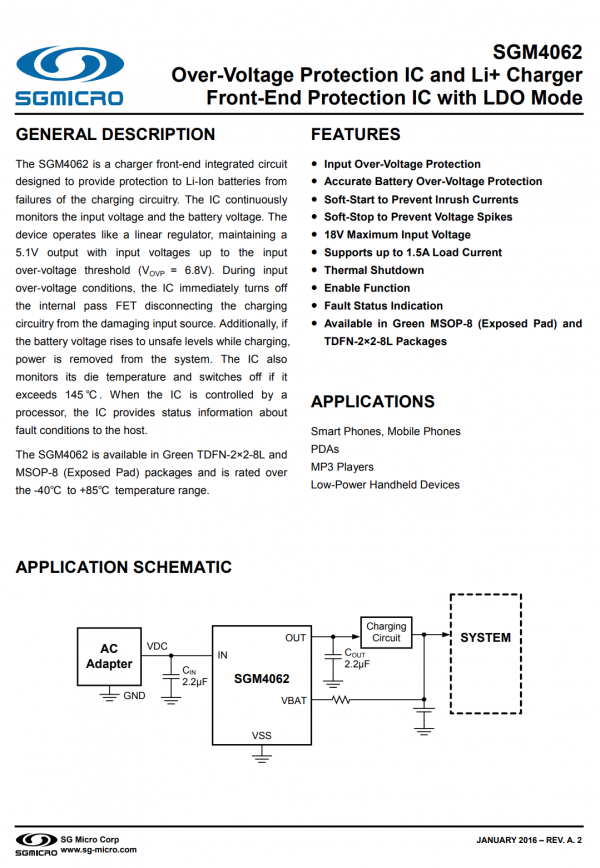

聖邦威 SGM4062 詳細資料。
絲印LTH7B鋰電池充電IC。
絲印S2TF的穩壓管。
絲印3AQ20的微控制器。
絲印“25U4033E”儲存器。
26.000MHZ晶振，為主控晶片提供時鐘。
高通QCC3007藍芽SOC。支援2.4GHz無線傳輸，藍芽5.0雙模；藍芽配置檔案： AVRCPv1.5，A2DP v1.3，HFP v1.7；DSP： Qualcomm Kalimba DSP；MCU時鐘速度： 80MHz；音訊技術： Qualcomm TrueWireless技術，Qualcomm cVc音訊技術；介面： I2S，SPDIF，USB 2.0，USB 3.0。
高通QCC3007藍芽系統晶片詳細資料。

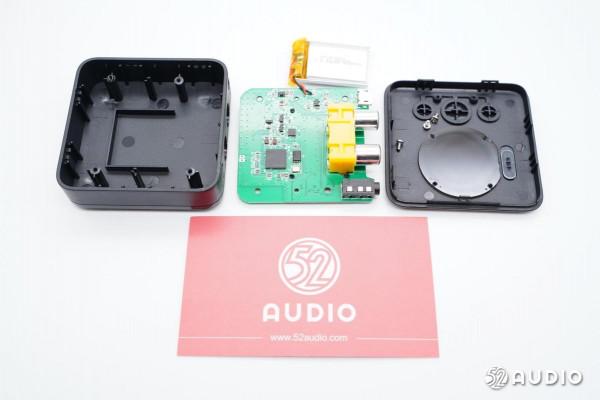

MPOW藍芽音訊接收器拆解全家福。
三、我愛音訊網總結
MPOW藍芽音訊接收器外觀使用了像小電視盒子一樣的設計，整體黑色配備有一塊OLED顯示屏在藍芽音訊接收器比較少見。產品重量只有40.2g方便攜帶出門。支援RCA/AUX的連線，滿足大部分裝置的介面。
硬體方面，藍芽晶片使用了高通QCC3007藍芽系統晶片，支援2.4GHz無線傳輸，藍芽5.0雙模，還支援一鍵切換3D音效，電池250mAh可支援產品7小時續航。
綜上所述，MPOW藍芽音訊接收器外觀小巧輕便，多種介面滿足多種裝置使用，高通QCC3007晶片一鍵切換3D音效，是一款價效比較高的藍芽音訊接收器。
