今天，材料公社給大家做個專題重點介紹一下，相比穿孔板，多數人對拉伸網相對陌生一點，先上圖，給大家看看什麼是拉伸網。

金屬拉伸網

拉伸網是金屬篩網的行業中一個品種，又稱鋼板網、衝剪網，使用金屬板經衝剪、拉伸而成的具有菱形或方形孔眼的板狀網。

誰能想到這冰冷的金屬網有一天也能在建築上應用這麼廣泛呢，在設計師手中完成了功能和顏值的逆襲！

-01-

材料效能及特徵

Performance

金屬拉伸網由鋼板、鋁板、不鏽鋼板等製成，具有許多優點和特點，使其成為一種可行的建築材料。

建築金屬拉伸網的 6 大好處：

① 歷久彌新，使用壽命長，具有極好的耐腐蝕性和耐用性，並且由於使用耐腐蝕不鏽鋼和堅固的安裝技術，幾乎無需維護，即使在最高的建築物和最強的風中也能保證最佳的安全性。還有防火、隔熱、隔音、抗風、可持續、易於清潔等特點。

② 安裝快捷方便，通常情況下，建築物的下部結構已經就位。這包括頂部和底部以及中間管架。如果中間管、頂部和底部的下部結構以及連線到下部結構型材的 U 形夾硬體已預先安裝，則承包商只需提起金屬絲網面板並將它們連線到硬體上，施加規定的預張力，並將電線聯結器夾在中間管上。

③ 自然通風，建築網格的透明性提供了一個自然通風系統。可以自定義網格的開放區域，以便可以實現特定專案的通風要求。

④ 安全特性，不鏽鋼絲網可用作護欄系統，用於保護多層停車場等空間或用於外部樓梯和陽臺的覆層。更多精品關注材料公社。

⑤ 防曬，建築金屬絲網作為一種有效的陽光保護解決方案，特別是過濾入射光並減少建築物的變暖。

⑥ 成本低，建築網格可以在建築物的整個高度上張緊，無論是短的還是高的。與其他材料（如穿孔板或金屬網）相比，這大大降低了成本。僅在頂部和底部安裝點需要子結構。建築物的不同層次需要中間固定裝置，這些固定裝置可以設計為顯著降低水平載荷。

-02-

金屬拉伸網型別

Category

① 金屬拉伸網材料及產品系列：

金屬拉伸網最常見的材質有鋁板網、鋁箔網、黃銅板網 、紫銅板網、不鏽鋼板網、鎳板網等。系列產品有小型、中型、重型拉伸網等。

② 標準網格型別：

衝壓網的孔洞大小、圖案，可以根據需要進行加工設計。

網格型別示意圖

標準的網眼型別是方形網眼(LS)或菱形網眼(LD)，網眼的大小不一，範圍從最小的LS6/LD6到LS16。

還可根據要求提供其他幾種網格型別，具體取決於技術要求和可用性，比如六角網、圓網和裝飾性網格等。

網格型別示意圖

-03-

施工工藝及安裝節點

Construct | Install

是由一系列單一的金屬絲網板組裝在一起，形成一個獨特的結構外觀。

① 施工工藝

金屬拉伸網以金屬薄板為原料經過機械切縫、拉伸、壓平等工序而成。

現代常用的衝剪拉伸方法——數控機床衝剪

數控衝床是比較常見的衝剪方式，原料選用輕薄柔韌的鐵皮，衝剪工藝快速高效，可以批次生產出質量優越的拉伸網，製作而成的拉伸網類似柔軟的紡織品。

在大多數情況下，外牆是透過將網板張緊到專案的高度來安裝的，在面板的頂部和底部有亞結構支撐。

網孔及編織特點：

衝壓而成；分為小鋼板網，鋼板網和不鏽鋼網；拉伸而成、美觀大方、堅固耐用。

② 安裝節點

和穿孔板不同的是，大部分的拉伸板網都不是平整的，呈波浪起伏狀的較多，且沒有大面積的、連續的可用於固定的面，所以一般都是透過多點連線的方式固定。

由於點固定的方式導致連線點的荷載力比較大，所以要加大接觸面，一般用片狀的金屬連線件，否則連線點位置容易損壞，如果金屬網面的接觸面太小，可以考慮用掛鉤和夾子的固定方式。

表面處理：

PVC浸塑（噴塑、塗塑）、熱鍍鋅、電鍍鋅、陽極氧化、噴防鏽漆等等

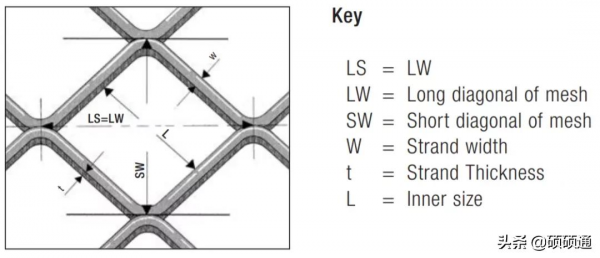

常用術語：

短節距（SWD）：從節點中心到節點中心的短的菱形對角線的長度。

長節距(LWD)：從節點中心到節點中心的長的菱形對角線的長度。

短節距（內孔）(SWO)：短的菱形孔對角線的長度。

長節距（內孔）(LWO)：長的菱形孔對角線的長度。

梗（Strand）：鋼板網菱形孔的邊梗寬就是製作一根絲梗所用金屬板的長度。

節點（Bond）：兩根絲梗的連線處。更多精品關注材料公社

厚度（Thickness）：原張鋼板的厚度。

卷：表明具體長度和寬度的纏繞成卷的鋼板網。

網片：表明具體的長度和寬度的鋼板網。

安裝實景圖

-04-

應用廣泛

Application case

金屬拉伸網廣泛應用於空間分割、牆面裝飾、屏風、窗戶等，也可運用於建築表皮，它具有獨特的柔韌性和光澤，色彩豐富多彩，具有強烈的藝術美感。

應用案例：

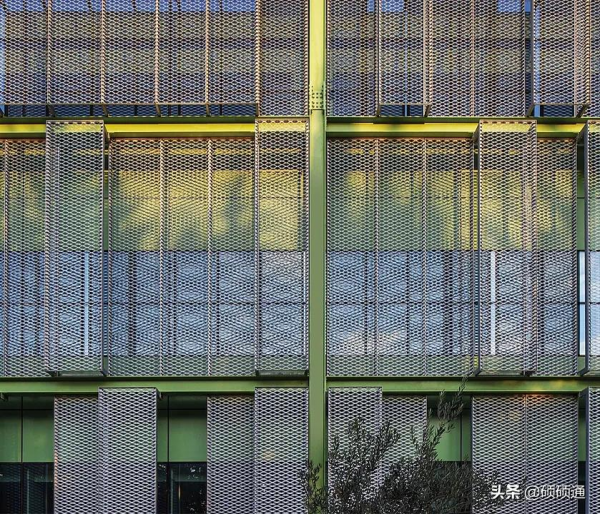

① 外立面幕牆

鏤空的金屬拉伸網給人通透的視覺感受。

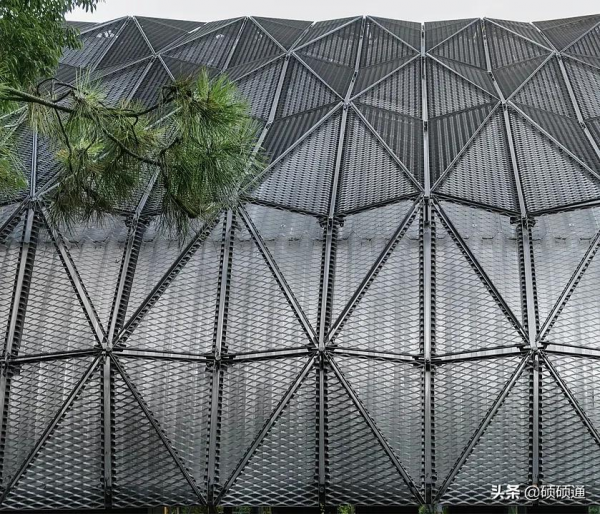

外牆覆蓋網實景圖

外牆覆蓋網實景圖

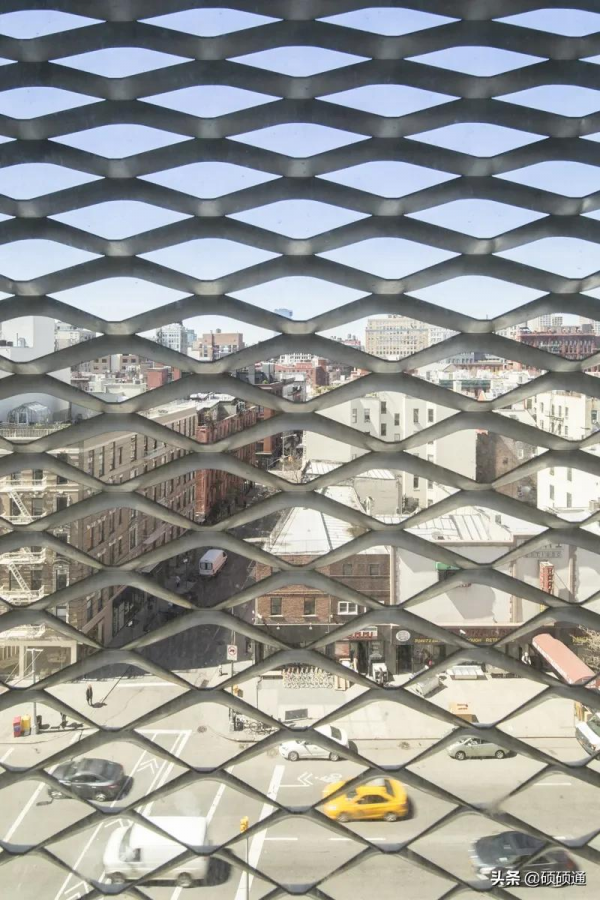

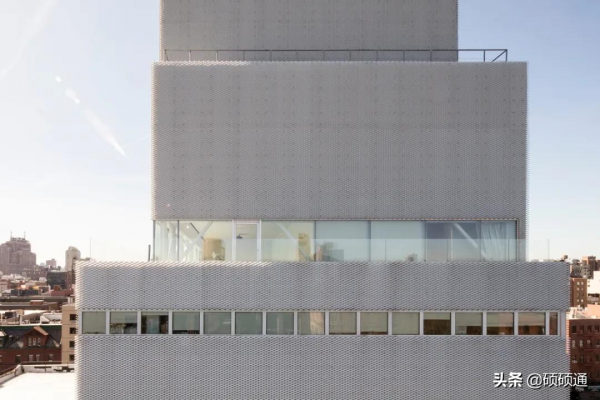

紐約新當代藝術博物館，外部覆蓋有兩層鋁製金屬拉伸網，營造出閃閃發光的紋理外觀，帶來輕盈感。

紐約新當代藝術博物館 Laurian Ghinitoiu

鋁給人的印象相當不同，明亮、白色、半透明，為建築師帶來全然不同的輕盈、細膩與穿透性。外觀也會隨天氣而變化，陰天時看起來灰而無層次，但晴朗時，鋁可以反射陽光，鋁網的影子也會映在內牆上。

紐約新當代藝術博物館 Laurian Ghinitoiu

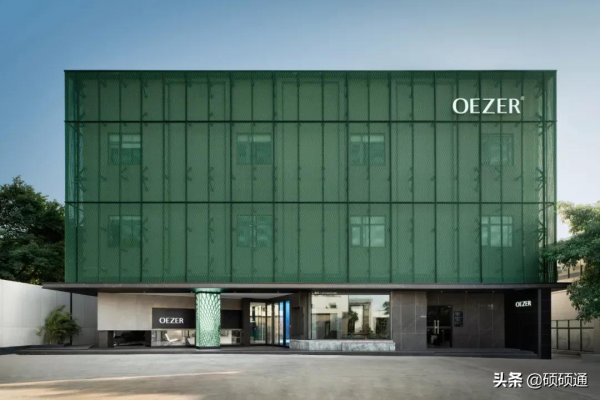

歐哲門窗總部展廳立面設計中，結合【永續綠與鋁合金灰】，以灰黑色調、呈現豎向分割的鋼結構，及綠色金屬張力網面材，營造出嶄新、一致性的品牌視覺形象。

歐哲門窗總部 Steven Lu

歐哲門窗總部 Steven Lu

再比如西班牙Carme Pinós事務所設計的奧地利維也納經濟與工商大學，外牆金屬網幕牆，透光，也有一定的透視效果。整體包覆金屬網將虛實消隱，建築形式更為純粹，同時又形成了朦朧的透視效果，既簡單又豐富。

奧地利維也納經濟與工商大學外牆實景圖

奧地利維也納經濟與工商大學外牆實景圖

② 內部裝飾

山西Re-veil工廠改造室內垂掛白色金屬網“面紗”，懸掛在橫樑與柱子間，柔化了整個空間的工業感。房頂的日照光線透過“面紗”照射進來，這景象奇妙地定義瞭如何在大空間裡體現人性化。金屬網簾間和上方都裝有燈具，為夜間不同場合提供了多元化的燈光配置。

山西Re-veil工廠改造

Marc Goodwin (@archmospheres) and Valentin Racko

③ 吊頂設計

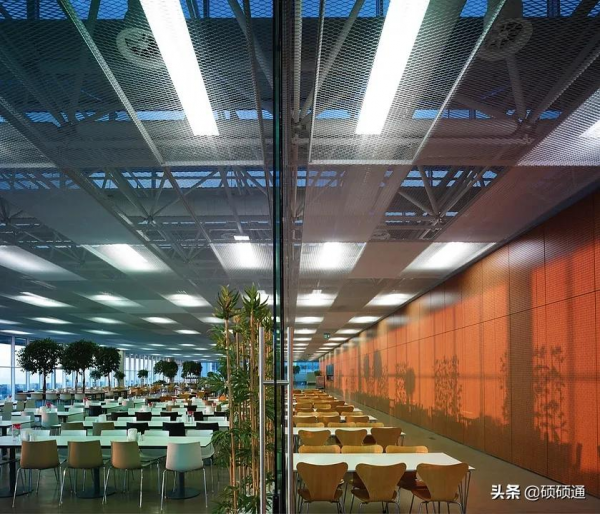

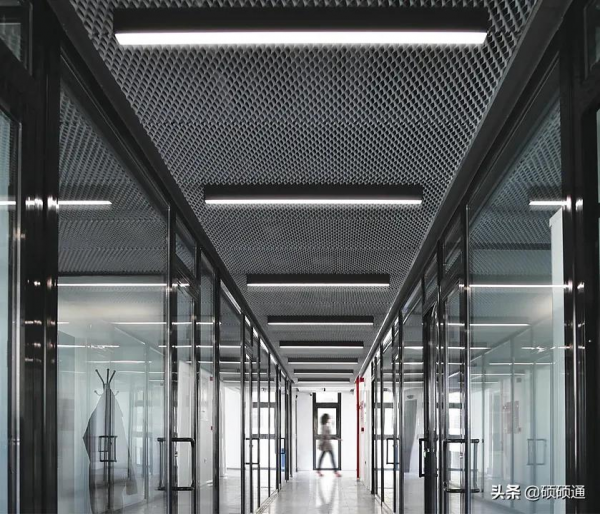

吊頂使用實景圖

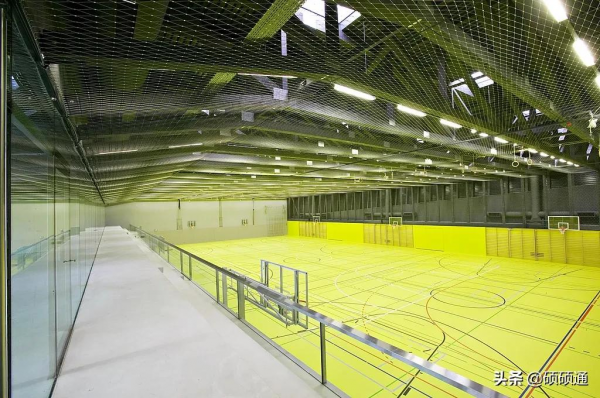

比如由建築師 Jean-Luc Grobéty、André Bächler、Alain Fidanza 和 Jürg Winkelmann 設計的瑞士古爾梅爾斯體育館和運動場的天花板採用金屬不鏽鋼網，兼具功能和美觀的作用。提供保護屏障，防止損壞懸掛式照明燈、外露的木製天花板結構和懸掛式運動器材。在美學上，網格在健身房的內部空間和頭頂結構之間起到了視覺分離的作用。

瑞士古爾梅爾斯體育館

設計考慮孔徑和網眼角度的選擇以及將網連線到建築結構的系統。設計團隊選擇了一個相對較小的 35° 網格角來營造出絲絲的視覺效果。更多精品關注材料公社

瑞士古爾梅爾斯體育館

④ 樓梯、陽臺欄板設計

金屬拉伸網用在樓梯欄杆處，美觀、低維護、成本效益高、精選填充材料、有彈性，飾面有多種不同的圖案、顏色和紋理可供選擇。

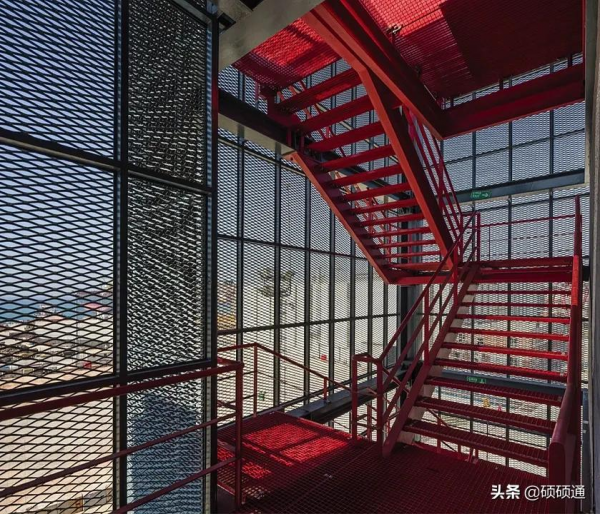

樓梯欄杆實景圖

尤其是在學校樓梯欄杆的應用中非常受歡迎。

樓梯欄杆實景圖

結語：

金屬拉伸網在建築中極具通透感和美觀性，還有效調節光熱舒適度，用於建築各個部位都毫不遜色，都能帶來超乎尋常的視覺效果！！金屬網的價格100-800/㎡不等（某金屬供應商報價，僅供參考）。
