1、巨控GRM系列的4G智慧水務資料監控平臺概述
在汙水,化工自動化中,依據現場要求,對發生器、閥門、電機、管道及儲存罐等部位加裝控制系統,以實現生產資料採集分析處理功能及控制
和聯動反應報警功能。
作為工業網際網路先鋒企業巨控科技推出針對化工自動化中行業專用的遠端監控解決方案,利用PLC、4G全網通網路和雲服務,對汙水處理站點設
備執行引數和狀態進行本地可程式設計邏輯控制、手機簡訊報警、手機APP監控,中心遠端集中監控,網頁遠端後臺監控。
2、 客戶需求
(1)現場兩個資料採集點為AI 4-20mA,作為一個單獨的無線遠端採集卡,送入控制室內的電腦帶人機介面流程顯示控制,現場輸入資料約250個;
(2)現場為24VDC電源供電,導軌安裝;
(3)單獨的無線遠端採集卡(即兩路AI訊號),不帶PLC通訊介面,只作為一個數據採集上傳使用,約120塊;
(4)若使用者採用第三方組態軟體,如組態王,易控等,需提供支援如資料採集模組的安裝驅動程式,方便使用者直接整合採集資料;
(5)在手機APP上能顯示監控引數,多個賬號根據許可權可以參看不同引數;
3、巨控GRM系列的4G智慧水務資料監控平臺系統介紹

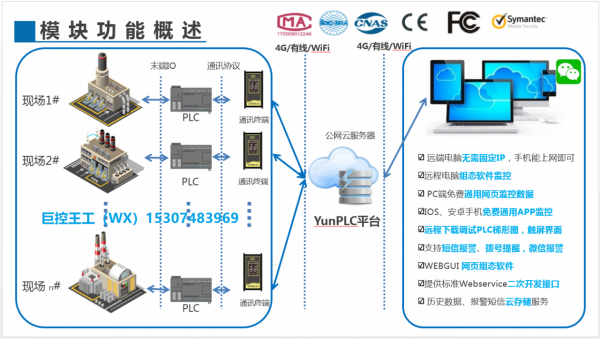

3.1 方案架構
3.2 巨控專用遠端智慧終端功能說明

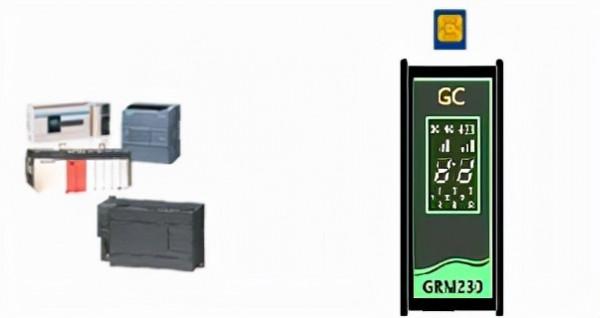

GRM230 是巨控專用於遠端監控和資料採集的 4G 無線通訊模組。可以透過 RS485 和 PLC、儀表、行業控制器連線,也可以透過本機 IO,
直接連線現場開關量、模擬量。遠端可實現組態軟體監控、簡訊報警提醒、電腦網頁、手機 APP 監控。GRM230 採用 4G、簡訊、語音撥號、有
線上網,等多重通訊相結合,並透過非透明加密傳輸的方式,使用多包併發採集,智慧資料壓縮等先進演算法,降低 50%以上的流量,並可以徹底
解決傳統 GRPS DTU 不穩定、速度慢、使用複雜的問題,GRM230也支援透過有線網路接入,適應各種網路,無需固定 IP。
4、 巨控GRM系列的4G智慧水務資料監控平臺系統功能
現場大屏顯示
簡訊、網頁、APP 遠端監控
1) 支援手機簡訊報警,多次撥號提醒, 確保重大故障及時通知到人,實現無人值守。
2) 提供可斷線續傳的雲端歷史資料和報警記錄,可以直接用網頁檢視歷史資料報表,曲線圖和報警記錄,可以隨時匯出表格。
3)提供易用的網頁,手機 APP。即可實現手機隨時隨地遠端監控。
高階智慧水務大資料監控平臺
4.1 簡訊告警
1) 支援手機簡訊報警,多次撥號提醒,確保閥門故障,水位報警,水泵故障,變頻器故障等異常時及時通知到人,實現無人值守。
2) 在模組配置軟體裡面配置報警傳送簡訊的條件,內容接收人,下載到GRM230模組即可,比如觸發條件:潛汙泵故障==1。 簡訊內容:廣州市棠下村汙水
處理站潛水泵故障。
3) 支援遠端隨時修改簡訊接收人手機,簡訊內容,報警條件。
簡訊已經微信提醒
4.2 手機APP及網頁監控
1) 手機和電腦能上網都可以透過網頁或者APP客戶端檢視變頻器狀態,進出水閥,瞬時流量等,支援遠端控制啟停。
2) 該手機APP整合一體,可以使用者3級管理,高,中,低。根據不同的使用者密碼登入有不同的檢視和控制權限。
3) 提供WEBGUI軟體平臺, APP編輯工程師可以像觸控式螢幕那樣任意編輯圖形介面。
手機APP遠端監控
4.3 組態軟體遠端集中監控
1) 汙水處理站集中監控中心電腦只需上網,只需安裝巨控OPC SERVER。組態軟體透過OPC驅動,即可與現場GRM231Q-4D4I4Q通訊讀寫資料。
2) OPCSERVER支援10萬點,一臺電腦可以同時監控多個汙水站點的資料,站點數量沒有限制。
3) 一個智慧遠端終端支援100個手機和電腦同時監控。
4) 集中監控平臺相容性開放性好,支援亞控,力控,崑崙通態,WINCC,INTOUCH,IFIX等各種組態,也可使用巨控免費的無限點組態軟體。
4.5 工程遠端配置
使用者無須到裝置現場下載模組工程和韌體升級,透過網際網路就可以完成遠端操作,節省人力,本地下載和遠端下載操作一樣。
遠端配置模組變數
4.6 歷史資料歷史報警記錄
1) 可以直接用網頁檢視歷史資料報表,曲線圖和報警記錄
2) 巨控雲平臺的網頁上,可以直接匯出EXCEL資料表格和報警表格到電腦,供列印和處理。
