近日，南方科技大學機械與能源工程系逯文君助理教授團隊、德國馬普鋼鐵所Dierk Raabe教授團隊和新加坡先進製造技術研究院Sharon Mui Ling Nai團隊在Materials Today聯合發表論文，報道了一種透過選擇性鐳射熔化（SLM）技術製備的兼具高強度、高韌性的鋁合金材料。研究發現，透過SLM技術與適當的熱處理工藝可促使鋁合金同時具備晶粒多峰異質結構及雙析出相奈米結構，並以此最佳化材料力學效能（屈服強度～647 MPa和斷裂韌性～11.6%），使其成為迄今為止選區鐳射熔化綜合性能最為優異的7000系鋁合金材料。該類高強韌鋁合金的成功研發為SLM技術在鋁合金裝備製造領域的推廣提供了新途徑。
論文連結：
https://doi.org/10.1016/j.mattod.2021.11.019
SLM製備技術通常可應用於高附加值複雜部件的快速製造（如航空航天和電動汽車應用的裝載零件，其材料大多基於可焊接合金型別）。然而，鋁合金作為工業生產中不可或缺的輕質合金材料卻有著較高的鐳射反射率、較差的鋪展性及高的表面氧化性，從而導致了其在SLM製備過程中易產生開裂等問題。其中，時效硬化型高強鋁合金如7000系鋁合金尤為明顯。因此，如何應用SLM高效製備該類鋁合金成為了亟需攻克的技術難點。有研究表明，新增Si、Sc、Zr或ZrH2可列印無裂紋的7000系列鋁合金。然而，與傳統鑄造合金相比，透過SLM製備的鋁合金的綜合力學效能仍然處於較低水平。除此之外，SLM列印引數及後續熱處理工藝對鋁合金的微觀結構影響機理尚不清楚，極大地限制了此類鋁合金工程應用範圍。
為此，南方科技大學逯文君及其合作者提出了一種適用於SLM工藝的新型鋁合金成分設計：AlZnMgCuScZr，利用熱處理工藝對其結構進行調控，得到了能同時擁有晶粒多峰異質結構與雙析出相結構的微觀組織，並最終最佳化其綜合力學效能。透過球差掃描透射電鏡與原位電鏡技術對材料在不同溫度下的微觀組織變化進行細緻表徵，發現除了可用於晶粒細化（生成晶粒多峰異質結構）及防止裂紋生成的Al3(Sc,Zr)先析出相外，富含Mg、Zn和Cu的亞穩準晶相也可在晶界上大量析出。透過調整後續熱處理引數，可促使準晶相溶解到基體中以及後續的時效析出強化型第二相（η'）。同時在熱處理過程中析出二次的Al3(Sc,Zr)奈米顆粒，形成η'和Al3(Sc,Zr)雙析出相奈米結構。相關研究成果以題:Superior mechanical properties of a selective-laser-melted AlZnMgCuScZr alloy enabled by a tunable hierarchical microstructure and dual-nanoprecipitation發表在國際高水平期刊Materials Today上。

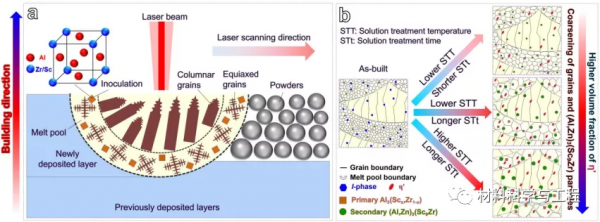

圖1.（a）SLM製備技術簡化圖和（b）不同熱處理工藝條件下的鋁合金微觀組織結構變化圖。

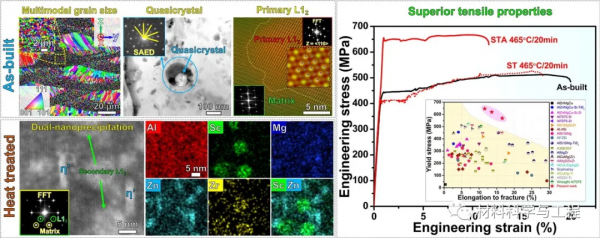

圖2.SLM製備的鋁合金在不同熱處理工藝下的工程應力-應變曲線圖與其他型別的鋁合金效能對比圖。針對列印態與退火態的鋁合金材料微觀組織結構的電鏡分析圖。

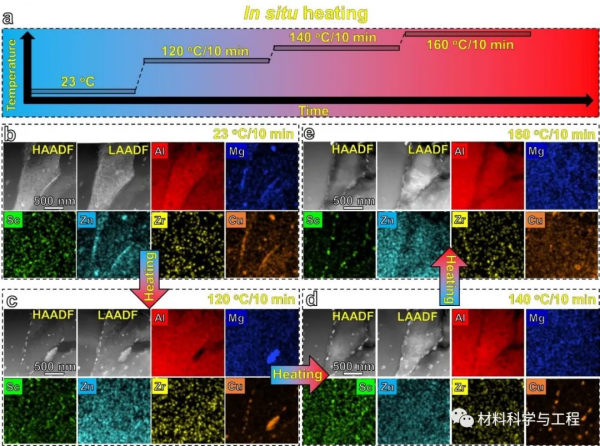

圖3.STEM模式下的原位加熱表徵圖：準晶相的溶解機制及第二相的析出機制。
新加坡先進製造技術研究院朱志光博士為論文第一作者，南方科技大學逯文君教授與新加坡製造技術學院Sharon Mui Ling Nai博士為論文共同通訊作者，南方科技大學與新加坡製造技術學院為共同通訊單位。該工作獲得新加坡A*STAR結構金屬專案、深圳市科技計劃專案、南方科技大學測試中心的資助與支援。
*感謝論文作者團隊對本文的大力支援。
本文來自微信公眾號“材料科學與工程”。歡迎轉載請聯絡，未經許可謝絕轉載至其他網站。
