首先,有必要明確的是:防排煙系統並不是單一系統,而是防煙系統和排煙系統兩個系統的總稱。
防煙系統,採用自然通風方式或機械加壓送風方式,防止煙氣進入疏散通道的系統。
排煙系統,採用自然通風方式或機械排煙方式,將煙氣排至建築物外的系統。
建築防煙排煙系統技術標準條款分佈表
章 |
節 |
條款數量 |
強條數量 |
|
2 |
術語 |
21 |
||
3 |
防煙系統設計 |
一般規定 |
9 |
2 |
自然通風設施 |
4 |
3 |
||
機械加壓送風設施 |
12 |
3 |
||
4 |
排煙系統設計 |
一般規定 |
4 |
1 |
防煙分割槽 |
4 |
1 |
||
自然排煙設施 |
7 |
0 |
||
機械排煙設施 |
17 |
4 |
||
補風系統 |
7 |
2 |
||
排煙系統設計計算 |
15 |
1 |
||
6 |
系統控制 |
防煙系統 |
5 |
2 |
排煙系統 |
7 |
1 |
||
7 |
系統施工 |
一般規定 |
7 |
|
進場檢驗 |
6 |
|||
風管安裝 |
5 |
|||
部件安裝 |
5 |
|||
風機安裝 |
5 |
|||
8 |
系統除錯 |
一般規定 |
5 |
|
單機除錯 |
7 |
|||
聯動除錯 |
4 |
|||
9 |
系統驗收 |
一般規定 |
4 |
1 |
工程驗收 |
7 |
|||
10 |
維護管理 |
維護管理 |
7 |
|
總條 |
174 |
21 |

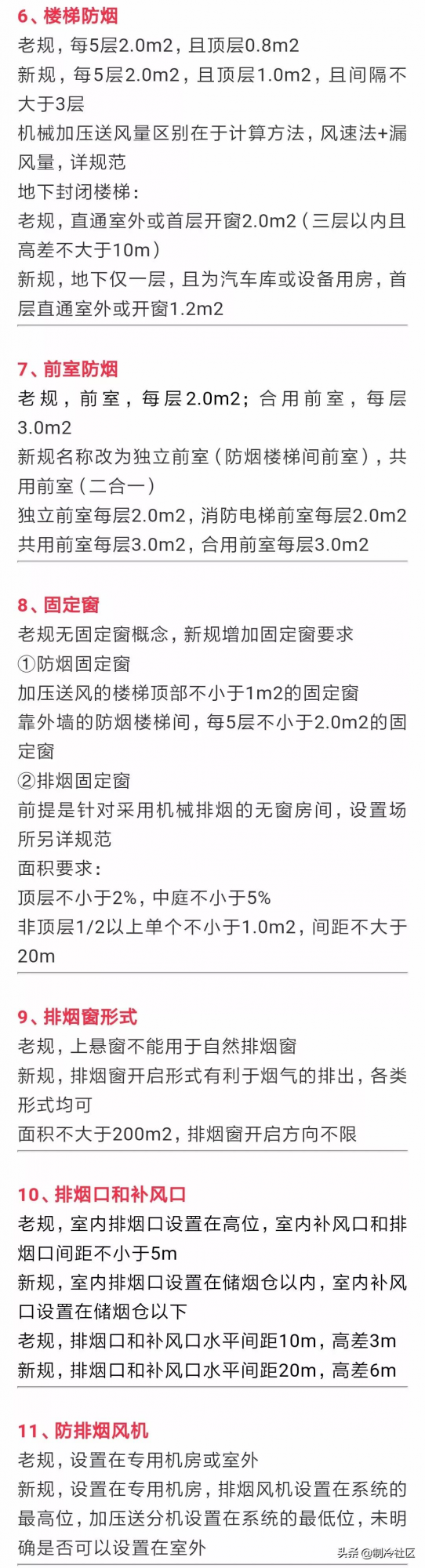

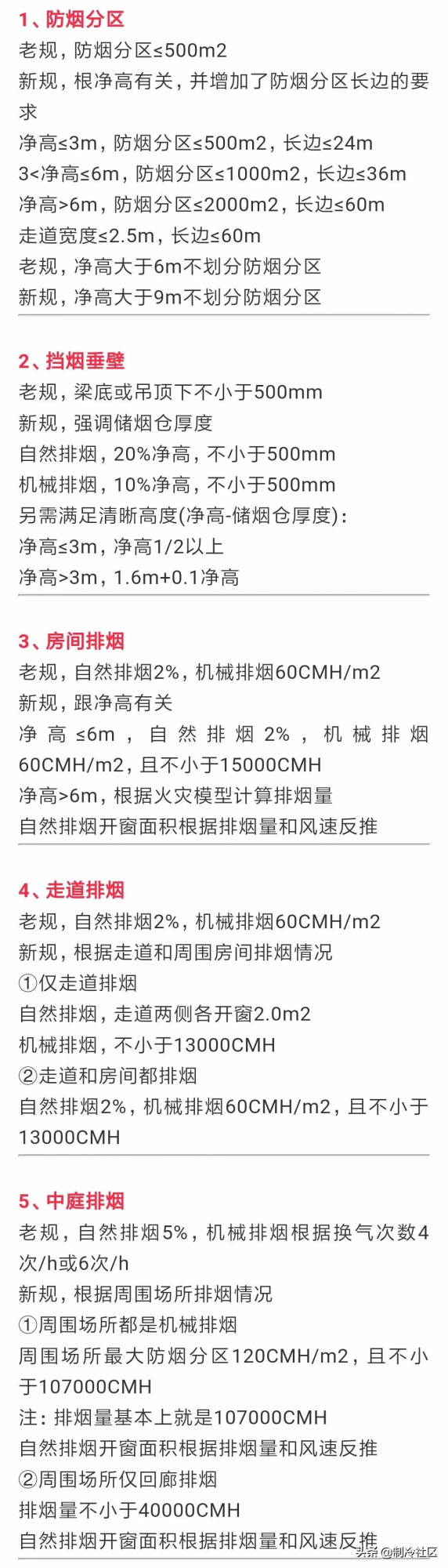

新防排煙規範主要變化內容
圖文解析版的防排煙系統
首先,有必要明確的是:防排煙系統並不是單一系統,而是防煙系統和排煙系統兩個系統的總稱。
概念
防煙系統採用自然通風方式或機械加壓送風方式,防止煙氣進入疏散通道的系統。
排煙系統採用自然通風方式或機械排煙方式,將煙氣排至建築物外的系統。
圖文解析
防煙系統
>>>>
設定部位
1、防煙樓梯間及前室(安全性較高的安全出口)、消防電梯前室(滅火救援通道);
2、避難層(建築內的安全區域,超過100米的公共建築才有)。
作用:透過設定防煙措施,防止煙氣進入防煙部位,確保防煙部位的人員不受煙氣侵襲,為人員安全疏散和消防撲救創造條件。
>>>>
方式
1、自然通風方式

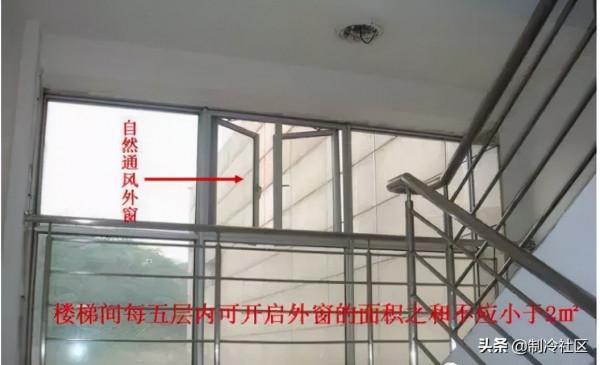

樓梯間示例

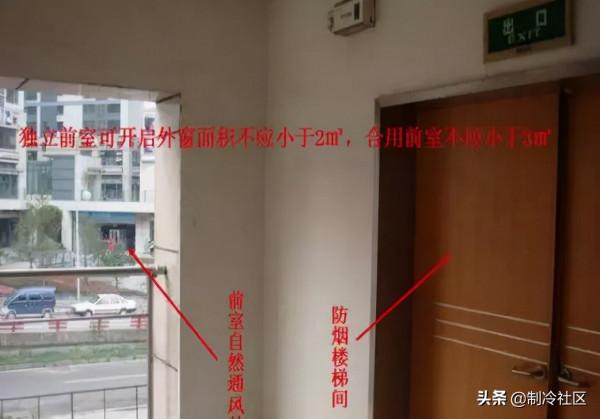

前室示例
2、機械加壓送風方式
示例

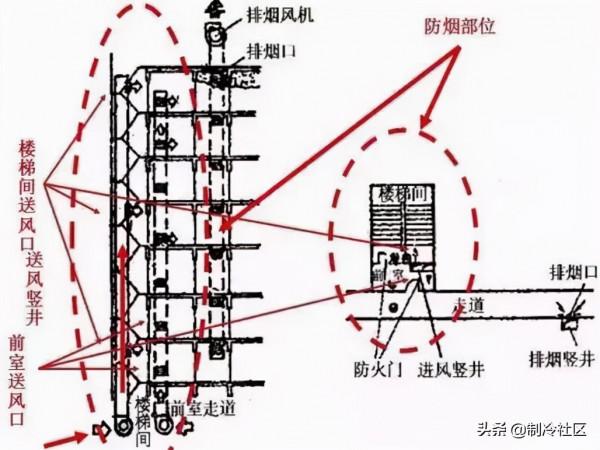

機械加壓送風的立面圖和平面圖示例
樓梯間加壓送風口和豎井示例

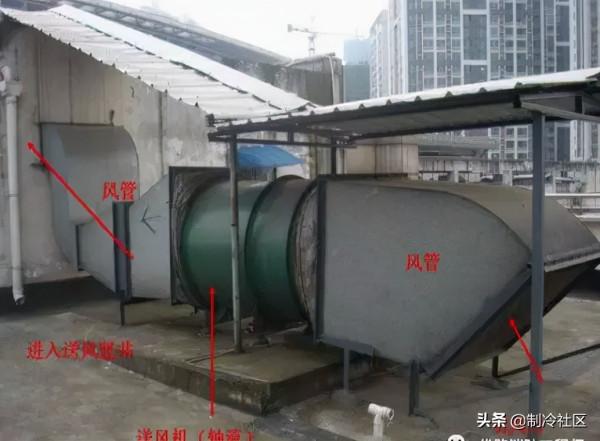

加壓送風機及風管示例

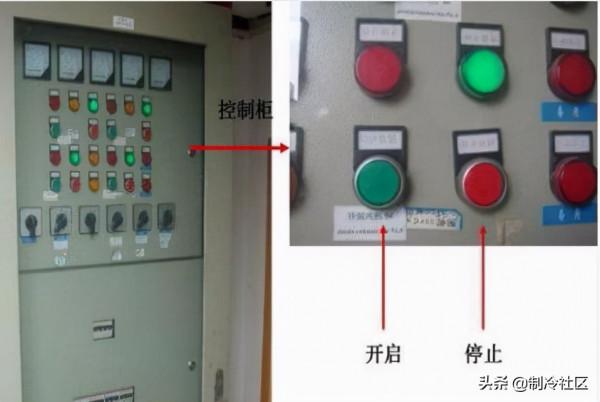

送風風機房電氣控制櫃示例

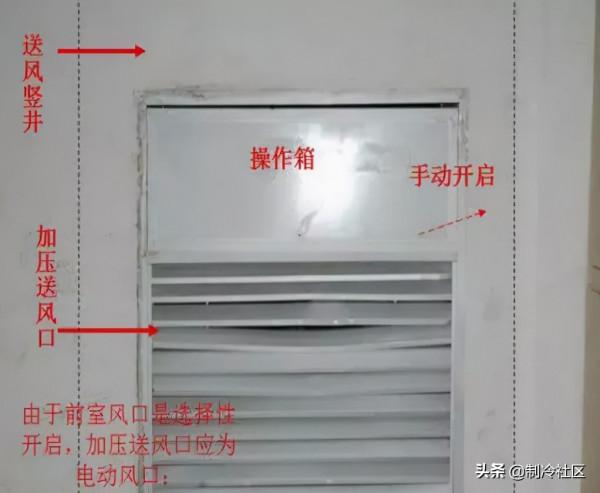

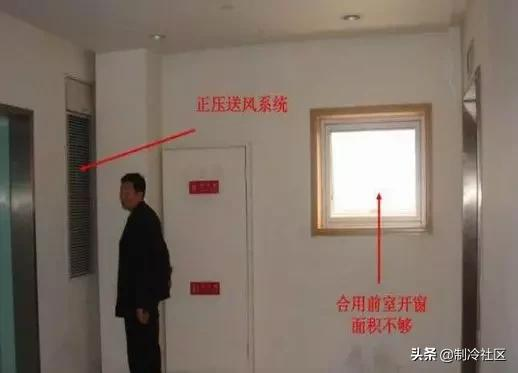

前室送風口和豎井示例
排煙系統
>>>> 設定部位
1、較長的疏散走道;
2、有人停留或可燃物較多、面積較大的地上房間和地下室(這兩項的具體標準因建築定性而異,具體可參見建築防火設計規範);
3、中庭。
由此可見,排煙系統的作用是將進入疏散走道的煙氣排出室外,為人員疏散創造必要的安全條件。
>>>> 方式
1、自然通風方式
注:此處(房間和走道)的自然通風不同於樓梯間和前室的自然通風。雖然它們的原理相同,但此處是作為排煙措施,而樓梯間和前室是作為防煙措施。

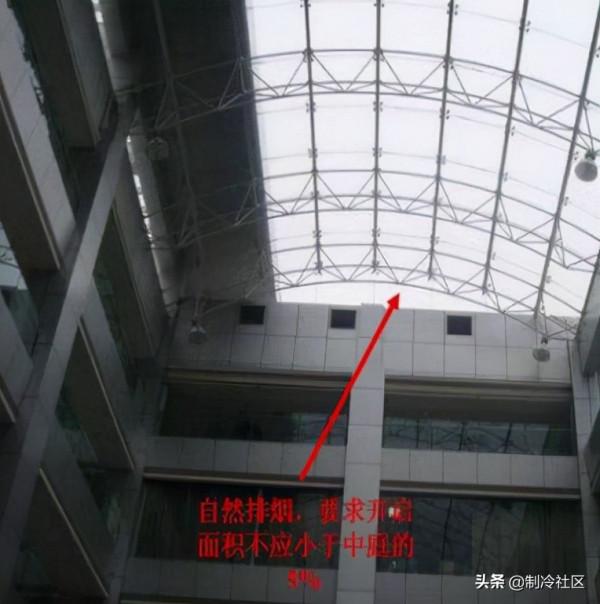

中庭示例
走道示例
2、機械排煙方式
設定部位:按規範應設定排煙措施,但又不具備自然排煙條件的房間、走道、中庭。
原理示例

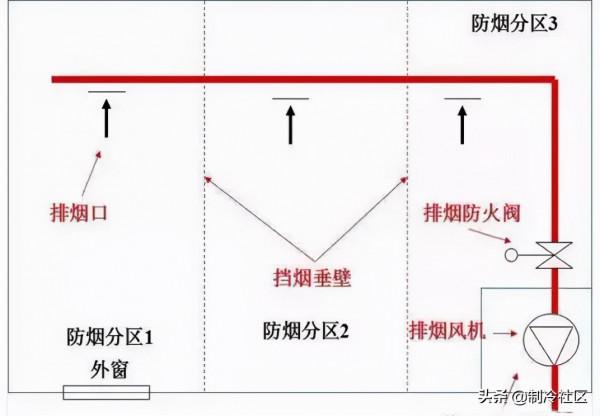

水平機械排煙系統原理示例

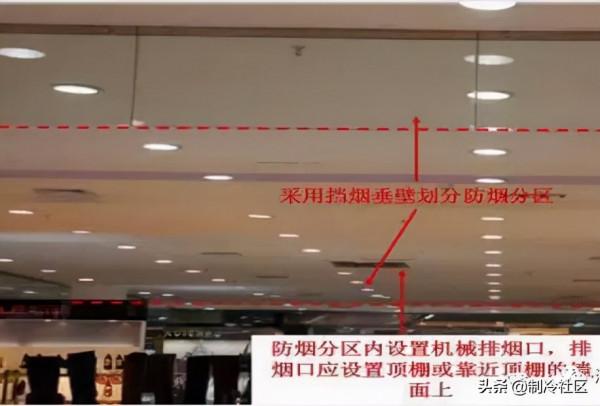

分割槽示例

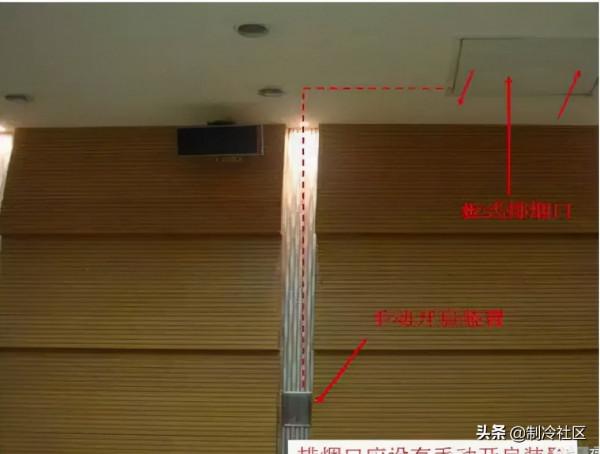

排煙口和手動開啟裝置示例
排煙口手動開啟裝置示例

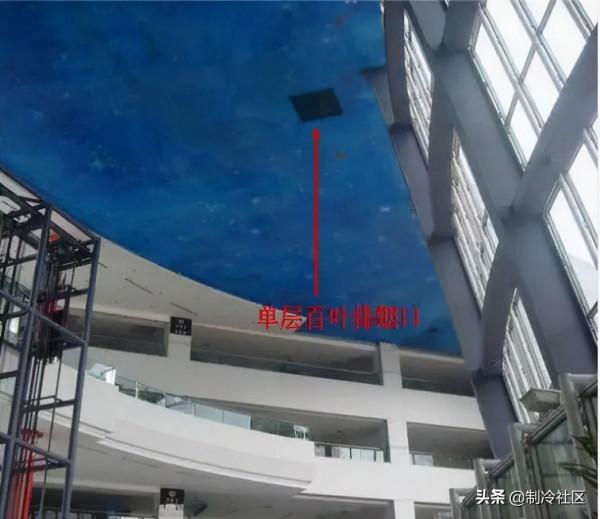

中庭機械排煙示例
排煙風機及風管示例

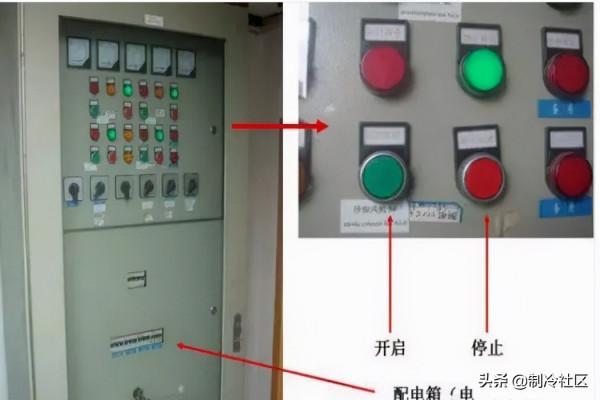

排煙風機房電氣控制櫃示例

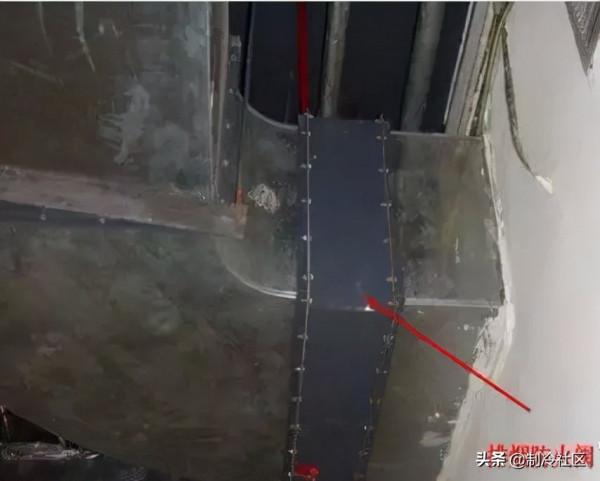

排煙防火閥示例
【附】防火閥與排煙防火閥的區別
設有機械排煙系統的密閉場所如地下室還應設定補風用的送風系統:
機械排煙的補風系統原理
機械排煙系統的補風
排煙系統在有困難時,可以和通風空調系統兼用,但應符合排煙系統的要求。
車庫排風和排煙兼用系統
