現在機械鍵盤很多都是用光軸,光軸鍵盤有哪些好處?下面我們就來看看光軸機械鍵盤和傳統機械鍵盤的區別。

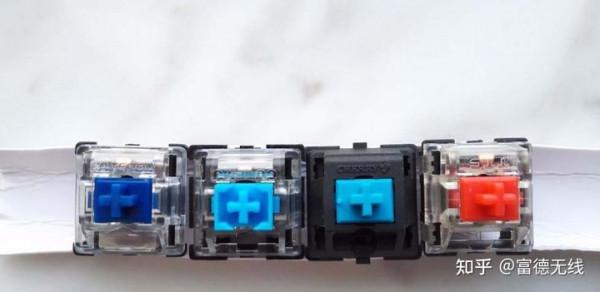

1、首先看下這次對比的四顆軸體,從左到右依次是:
1)Gateron 佳達隆光軸(青軸)
2)OUTEMU 高特光軸(青軸)
3)CHERRY 傳統機械軸(青軸)
4)TTC 傳統機械軸(紅軸)
從四顆軸體的上部看上去,基本還是一致的,就高特光軸因為還有防塵效果,所以在軸芯柱上部邊緣有防塵擋板。每顆軸在LOGO位置的對位設定了LED燈孔,佳達隆光軸的燈孔改成了透鏡,所以只能相容PCB板的貼片LED燈。

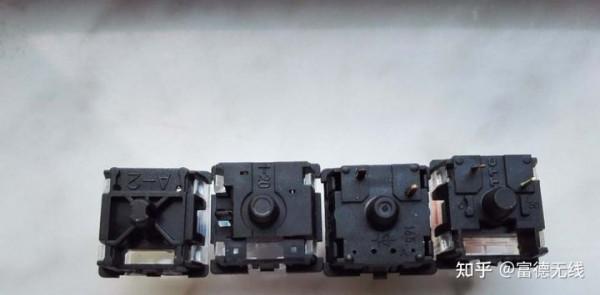

2、看下軸體的底部,差別就相對大一些了,尺寸上是相仿的,畢竟要相容目前市面上的鍵盤和PCB板,使用者的使用習慣等等。左邊兩顆光軸相比右邊兩顆傳統機械軸,沒有了2個金屬針腳。

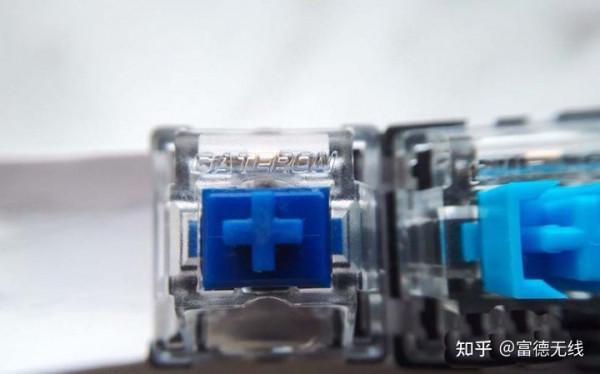

3、Gateron 佳達隆光軸(青軸) 這個軸體是我近期使用賊鷗二代光軸機械鍵盤上使用的,很有意思的是取消了LED燈孔位置,用透鏡來代替,但只能相容PCB貼片LED燈了。
4、底部的PCB板限位孔,左右有了缺口,形成了一個類似“工”字型。這裡有光軸的觸發開關,下面會詳細說。
5、OUTEMU 高特光軸(青軸) 高特光軸軸芯上有防塵的擋板,鍵帽安裝上後,會填補滿該處空間,讓整個軸芯達到良好的防塵效果。但是這裡就要注意鍵帽的十字柱不能太薄了,要不然,防塵效果就要打折了,不必擔心太厚,因為畢竟上蓋的尺寸是和各大軸體是一致的。

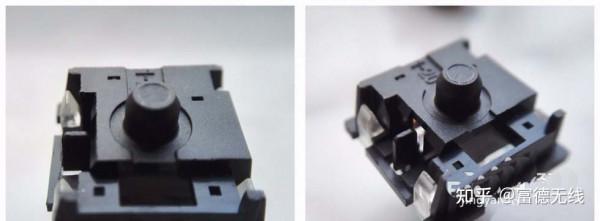

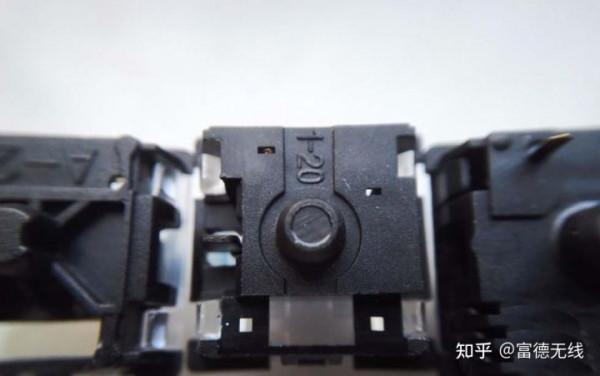

6、高特光軸的底部和普通的機械軸相仿,缺失了兩個金屬針腳,但是金屬針腳孔還預留了。。。

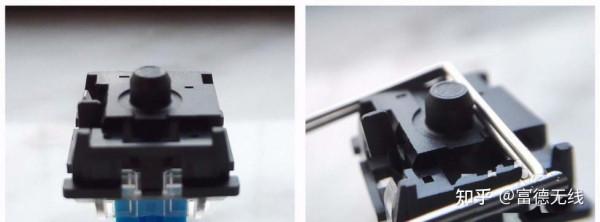

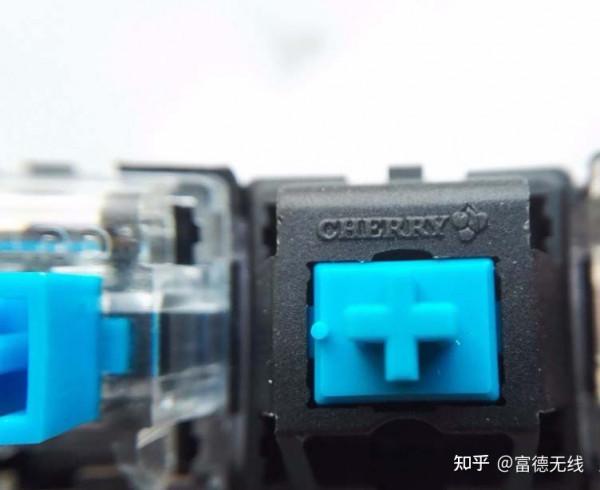

7、CHERRY 傳統機械軸(青軸) 櫻桃青軸,大家再熟悉不過了,看字型應該是老版的青軸。
8、TTC 傳統機械軸(紅軸)TTC傳統機械紅軸,跟櫻桃軸外觀基本無異。
9、看TTC軸體底部,預留了很大的燈孔,可以相容各種LED燈
0、光軸的觸發 看下這顆Gateron 佳達隆光軸(青軸),是使用在賊歐二代光軸工程版上的,上半部分是光軸透光孔位和透鏡。下半部分是光軸開關和安裝軸體後的效果。
11、光軸初始狀態如圖一,在底部的限位孔裡光線開關貫穿而過,等到軸體按鍵按下去,軸芯穿過底部限位孔,阻斷光線透過,觸發光軸開關。
12、這顆是OUTEMU 高特光軸(青軸),跟上述那顆佳達隆軸不同,是使用在鈦侖光軸機械鍵盤上的,它的軸體底部限位孔沒有觸發擋板,而是被設定在了軸體的側邊,請看下圖。

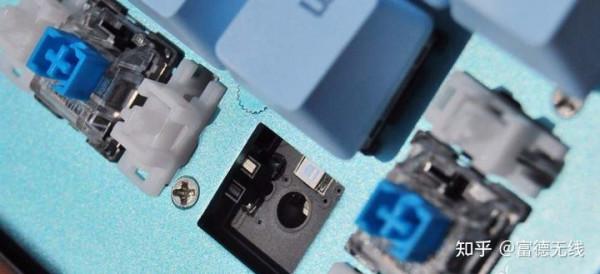

13、也是可換軸設計,光軸觸發開關不像賊鷗那款是在限位孔左右兩邊設定了光軸開關,而是在軸體一側設定了光軸開關。
14、下圖是軸體的初始狀態和觸發狀態,觀察側邊小擋板的位置變化。

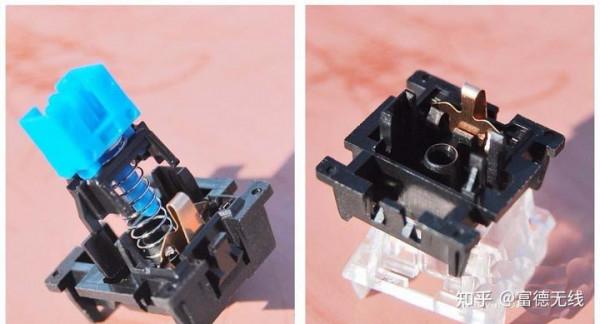

15、OUTEMU 高特光軸內部的拆解,金屬彈片已然只是為了軸體的手感而設定了,跟軸體的觸發開關相對分離。這也是光軸的一個優點所在。加上可防水的光軸觸發開關,造就了防水機械鍵盤,顛覆了我們對傳統機械鍵盤的認知。
以上我們透過軸體的一些細節圖和拆解,我們瞭解到了光軸和傳統機械軸的異同,希望大家喜歡
