最近在做一些深度的研究工作,每天在想一些好玩的東西。汽車工業其實運用了大量的基礎學科知識,比如物理學;而光學就是其中極為重要的一項。
從光學系統而言,核心技術主要聚焦於發射器、光學元器件+微型模組、探測器、以及積體電路和演算法。
備註:我本人是讀儀器的,煙煙讀的是光資訊,其實這兩個其實都包含了光學部分,只是我們兩個都沒深入。
從大的方面來看,可以分成:圍繞人開車、圍繞自動駕駛輔助系統開車的技術方向(終局是機器開車)。
Part 1
圍繞人開車來展開的技術
為駕駛視距和車輛互動服務的汽車燈光系統:
(可以追溯到1910年,當時最早的電氣式前照燈被髮明),而之後為駕駛員服務的各種燈光就是一門顯學,後製動燈、尾燈以及儀表輔助燈等系列依靠光的反射原理的應用沿用至今。從邏輯上來看,只要人開車,就需要有燈光,而且燈光越來越智慧。
▲圖1.Yole做的車燈市場價值預估

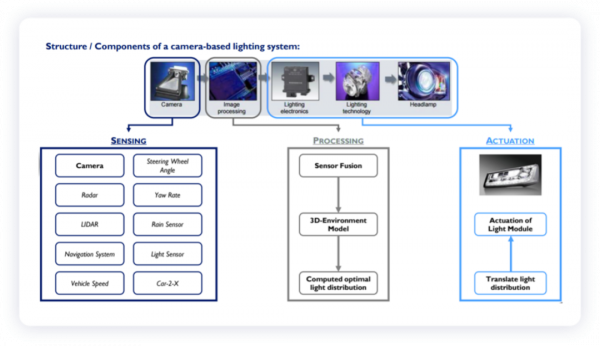

從燈光系統來看,圍繞著改善燈光系統的智慧性,把攝像頭技術和單獨的燈光控制剝離出來控制,建立燈光系統的單系統智慧,如下圖所示。
▲圖2.智慧燈光系統也是圍繞攝像頭技術開展
這裡的發展分水嶺,就是ADAS開始往更高階的自動駕駛輔助系統發展,之前都是圍繞人在各種惡劣天氣裡面能看清的問題在研究,後者開始關注攝像頭能不能看清。

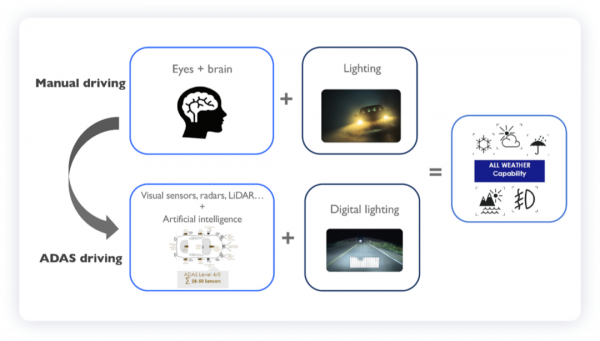

▲圖3.人開車還是自動輔助駕駛系統開車
座艙光學系統:
而圍繞光學在座艙裡面的應用,整個座艙裡面的液晶儀表、中控螢幕、HUD、各種內飾氛圍燈(這裡從腳燈、迎賓燈等等越來越細)這些與駕駛員互動的光學顯示的器件,是讓汽車具備科技感的新型光學裝備。
這塊我們單獨說。
▲圖4.這套圍繞人的視野聚焦的光學系統
Part 2
圍繞自動駕駛
輔助駕駛系統來展開的技術
圍繞自動輔助駕駛的主流系統,是構架在車載攝像頭這個最重要的光學感測器上的。
●從攝像頭來看,光學成像機制可概括為當光線透過鏡片後匯聚在影象感測器,感測器記錄其影象資訊並透過模數轉換器將其轉化為數字訊號,然後交由影象處理器進行後期最佳化,最終 交給影象處理晶片處理,攝像頭模組的主要構為CMOS影象感測器和鏡頭組。

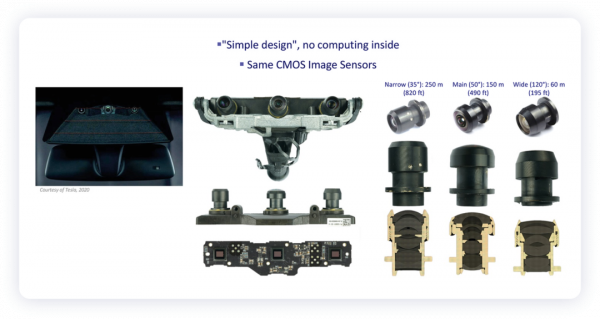

▲圖5.純粹的攝像頭
特斯拉是使用純視覺來實現高階的自動輔助駕駛,基於Tesla Vision深度神經網路,能夠對行車環境進行專業的解構分析,能夠充分利用搭載的高效能攝像頭。

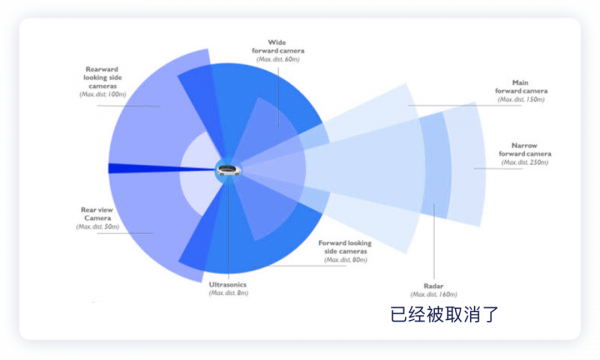

這套自動輔助駕駛環繞車身共配有8個攝像頭,視野範圍達360度,監測距離最遠為250米。前視主視野攝像頭、寬視野攝像頭、窄視野攝像頭最大監測距離分別為 150 米、60 米、250 米,用來識別物體併為導航提供支援,探測可能影響到車輛的物體,並根據情況採取制動措施;側方後視攝像頭(2顆)、側方前視攝像頭(2顆)最大監測距離分別為100米、80米;後視攝像頭最大監測距離50米,在最新的AI day裡面有了更詳細的論述。
▲圖6.特斯拉的攝像頭配置
而國內開始一步步在攝像頭的數量和清晰度方向開始內卷,智慧駕駛首先是對感知攝像頭硬體的“軍備競賽”持續升級,極氪 001、智己L7、蔚來 ET7 分別採用了 15 顆、12 顆和 11 顆攝像頭(之前5顆攝像頭為基準),面向高階自動駕駛環境感知需求,攝像頭變得更高畫質晰度,以獲取探測更長距離和更多資訊,以至於車企開始評估8MP畫素攝像頭感知距離是 1.2MP畫素攝像頭的三倍。

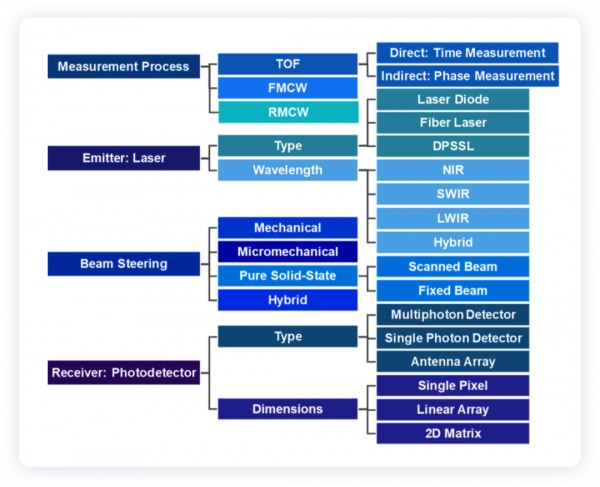

●從鐳射雷達這條路徑來看,國內外開始圍繞短、中、長距不同情況的鐳射雷達需求進行開發,而且圍繞泛光式、純固態、MEMS、機械掃描等不同的鐳射雷達技術路線在迭代。
這條技術路徑還沒有取得整個行業的一致意見就開始往前進發,在車上各顯神通了。
▲圖7.鐳射雷達的差異化配置
小結:光學圍繞人開車和機器開車的技術方向,其實都有非常深的演進路徑,這個路徑基本是由供應商來完成的,在整個光學在汽車應用賽道方面,還是很踏實的。就是智慧化如何驅動對光學器件的訴求,特別是對攝像頭和智慧燈光系統的軟體整合,包括座艙系統對儀表、中控的集中輸出,都帶來軟體和硬體分離的必然模式,在這裡如何思考這個價值量,需要仔細評估。
