隨著晶片行業的不斷更新換代,筆記本的迭代量也日益增長,現有大部分筆記本外殼加工生產製造鏈中,人工檢測及測量的方式伴隨著效率低、精確度不高、人工成本高等問題。隨著自動化裝置的發展,機器視覺的使用可使機器代替人的眼睛,透過演算法代替人的大腦,自動實現筆記本製造中的定位、測量、識別等功能,提高生產的效率及檢測精度。因此,機器視覺也廣泛應用在筆記本外殼製造行業。
筆記本外殼生產CCD應用場景
筆記本外殼輔料有無檢測
專案簡述

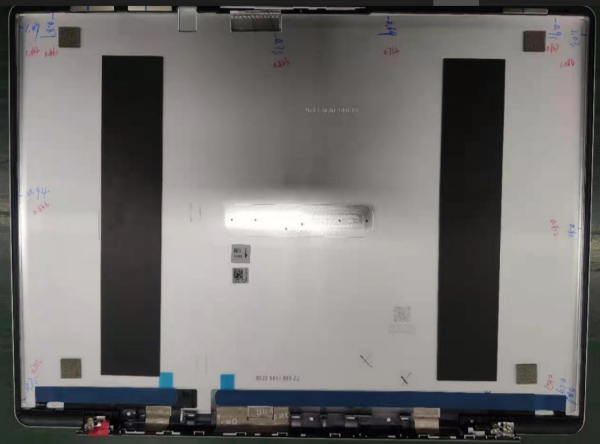

筆記本的ACD外殼都存在大量的輔料,為避免漏貼需加入視覺自動檢測筆記本的ACD外殼上輔料是否全部存在。
實現方式
使用四個相機一次拍完整個筆記本外殼,檢測的視野相對較大,視野內光源要求均勻。選用四個條形光,整體的效果相對更好。
處理效果圖

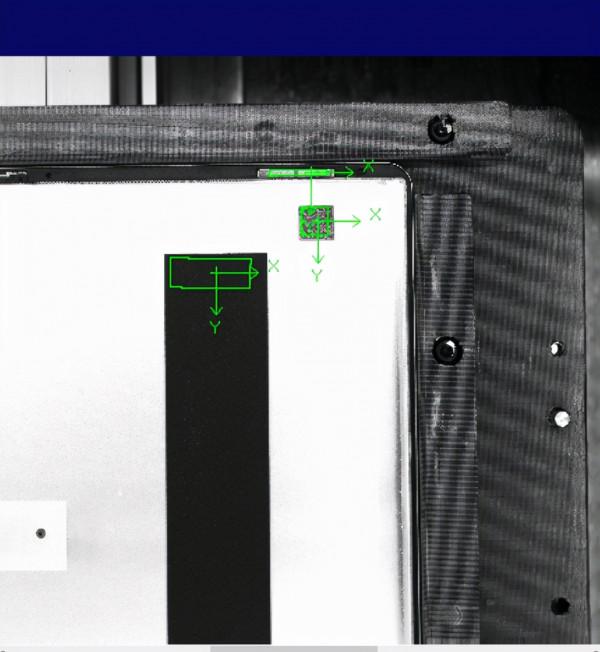

影象效果圖(部分)
硬體配置
工業相機:2000萬CMOS相機*4
工業鏡頭:25mm鏡頭
視覺光源:條形光源 *4
軟體:Vision Tech
畫素精度:0.034mm
筆記本外殼斷差檢測
專案簡述
筆記本外殼因需要盒蓋或者需要嵌入式安裝的緣故,需要注重表面的工藝(平面度),傳統的人工檢測耗時非常長,且精度不高,採用視覺3D相機進行掃描檢測,大大的提升精度與效率。
實現方式
使用3D相機對檢測位進行鐳射線掃,掃描後得到高度圖,再透過軟體演算法實現殼體平面度的精準測量。
處理效果圖
影象效果圖(部分)
硬體配置
工業相機:ECCO 95.025G
軟體:Vision Tech
視野:25mm
畫素精度:0.0017mm/Pixel
定位精度:0.01mm
筆記本外殼平面度檢測
專案簡述
筆記本外殼(A件)因需要嵌入安裝筆記本螢幕的緣故,需要注重鋁塑高度(斷差),傳統的人工檢測耗時非常長,且精度不高,採用視覺3D相機進行掃描檢測,大大的提升精度與效率。
實現方式
使用3D相機對檢測位進行鐳射線掃,掃描後得到邊緣高度圖,再透過軟體演算法實現殼體鋁件與塑膠的高度差的提取與比對。
處理效果圖
影象效果圖(部分)
硬體配置
工業相機:ECCO 95.025G
軟體:Vision Tech
視野:25mm
畫素精度:0.0017mm/Pixel
定位精度:0.01mm
