入門新生軍,九州風神PM500D金牌電源拆解評測

相信這段時間經歷過某些事情之後,全網對於入門級的電源質量也重新關注了起來。就在不久之前九州風神推出了全新的入門級金牌電源-PM500D以及PM600D,作為一款入門級電源在價格方面非常有衝擊力,本人用過他們家稍微高一級的採用日系電容的DQ系列電源,給我的感覺還不錯。那麼價格更低的PM系列到底如何呢?在內部做工以及用料方面又會有怎樣的表現呢?作為入門級是否是良心之作呢?下面一起來看看吧。

入門新生軍,九州風神PM500D金牌電源拆解評測

入門新生軍,九州風神PM500D金牌電源拆解評測

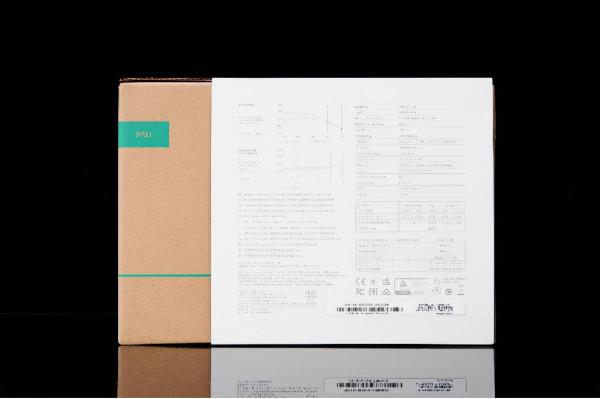

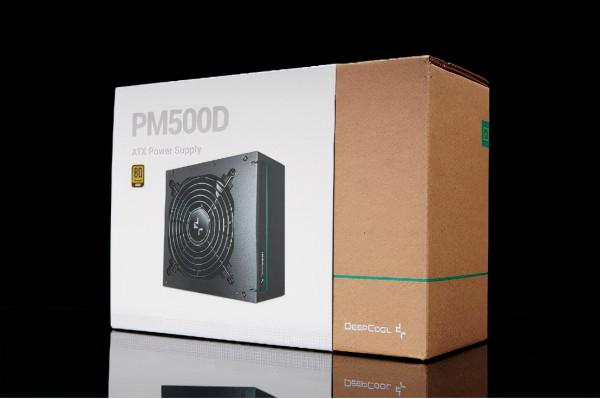

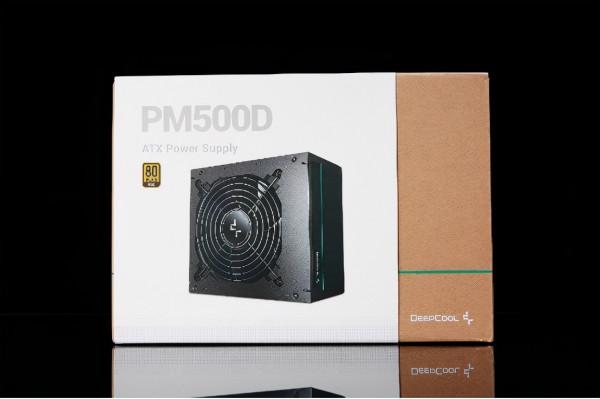

PM500D金牌電源的外包裝採用了九州風神目前最新的設計語言,一個彩色的外框套住硬質牛皮紙包裝,整個外包裝的質感相較於以往的設計有了質的飛躍。不過外包裝能夠提供的產品資訊不多,一個80PLUS金牌認證LOGO比較顯眼。

入門新生軍,九州風神PM500D金牌電源拆解評測

不過包裝內部保護還算到位,採用了環保的EPE作為減震手段,我買過不少入門級的電源,很多都只是包個紙盒就過來了,經常出現折損的情況。

入門新生軍,九州風神PM500D金牌電源拆解評測

由於是入門級是的電源,因此配件方面是標配,幾顆螺絲、一本說明書以及一根電源線。

入門新生軍,九州風神PM500D金牌電源拆解評測

九州風扇PM500D採用了非模組設計,ATX規格的電源,不過長度僅僅為14釐米,對於入門級的小機箱的相容性會相當不錯,特別是一眾MATX機箱,14釐米的電源長度會給電源倉空出更多的理線空間來。

入門新生軍,九州風神PM500D金牌電源拆解評測

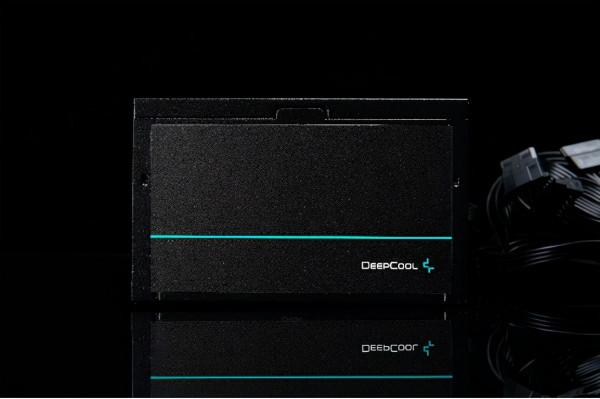

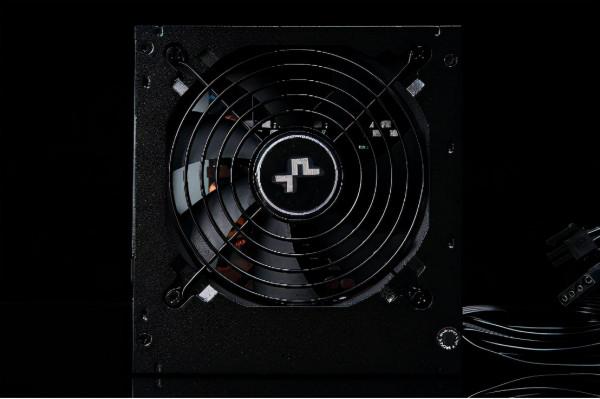

風扇保護罩中央採用了九州風神全新的品牌LOGO設計,我個人覺得這個新的LOGO設計很好看。電源的風扇採用了一枚12釐米的普通風扇作為主動散熱手段。

入門新生軍,九州風神PM500D金牌電源拆解評測

入門新生軍,九州風神PM500D金牌電源拆解評測

電源的整體顏值還算不錯,大面積的黑色搭配上品牌綠的點綴顯得還有點高階的味道。

入門新生軍,九州風神PM500D金牌電源拆解評測

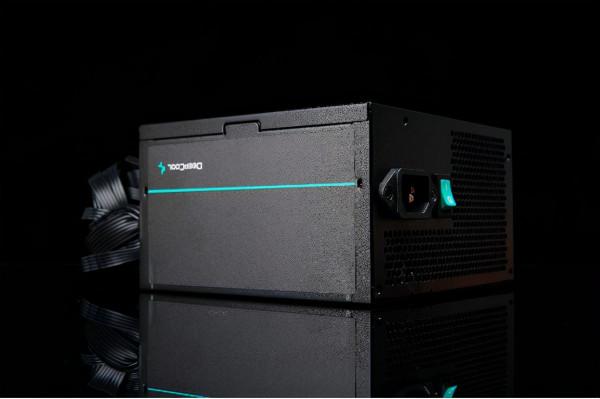

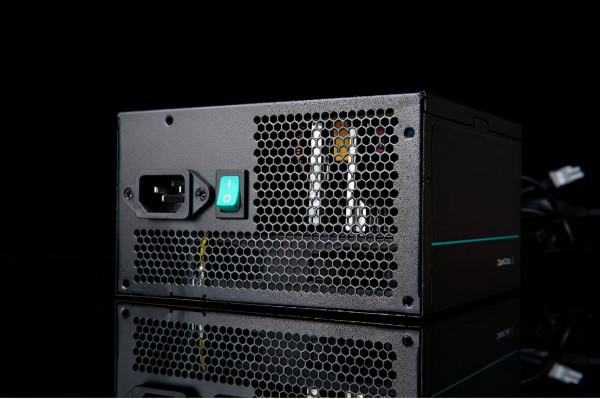

電源的開關也採用了九州風神的標誌性的藍綠配色,小心思很到位啊。

入門新生軍,九州風神PM500D金牌電源拆解評測

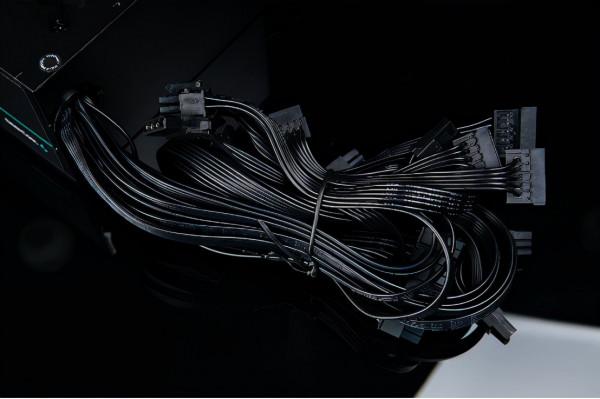

電源的出現包含一條24Pin主機板線材、一條8Pin CPU線材、一拖二的6+2PIN顯示卡電源線、兩條3*SATA線材以及一條大4D*3,介面數量用來應付入門級裝機是完全足夠了。

入門新生軍,九州風神PM500D金牌電源拆解評測

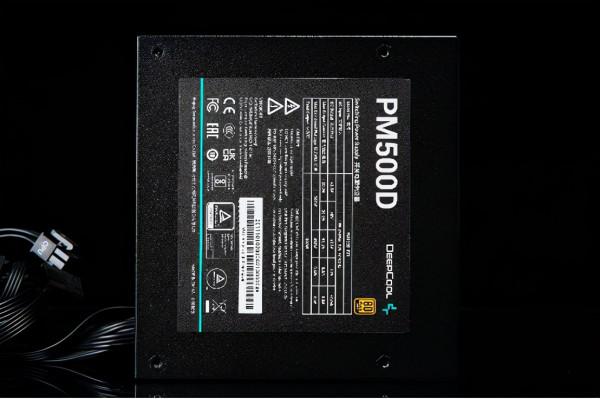

電源基於主動式PFC+全橋LLC諧振拓撲+同步整流+DC-DC方案打造,+5V與+3.3V均為額定20A輸出,聯合輸出功率為額定100W;+12V輸出採用了單路設計,額定41.5A輸出,功率為498W。從輸出引數上來看應付主流級的裝機沒什麼問題。下面就來拆解看看這款入門級的電源內部做工以及用料如何。

入門新生軍,九州風神PM500D金牌電源拆解評測

不費吹灰之力輕鬆開啟電源的天靈蓋。

入門新生軍,九州風神PM500D金牌電源拆解評測

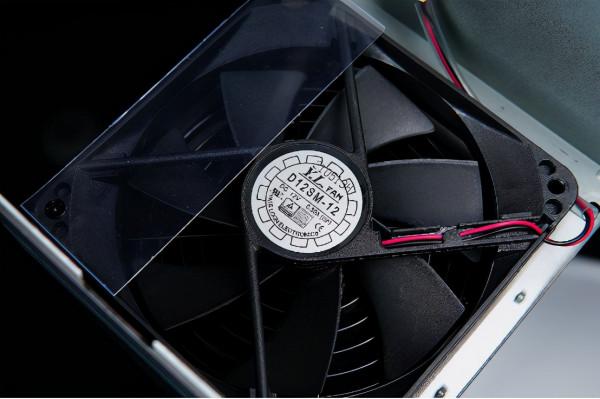

九州風神PM500D並沒有採用自家生產的風扇,而是採用了來自臺灣的悅倫YaLn FAN的D12SM-12風扇,DC12V-0.3A,最高轉速為1650RPM,風量達到70.5CFM,引數上來看品質還挺好的一把風扇,並且悅倫也是一個老牌廠商,風扇的質量應該相當靠譜。

入門新生軍,九州風神PM500D金牌電源拆解評測

電源採用了主動式PFC+全橋LLC諧振拓撲+同步整流+DC-DC結構,雖然電源長度僅為14釐米,但是內部空間還很充足,元件之間並不擁擠,各個部分一目瞭然,散熱方面不會有很大的問題,並且這款電源是有電源大廠喬威代工的,品質絕對保證。

入門新生軍,九州風神PM500D金牌電源拆解評測

電源擁有完整的一級EMI電路,包括有1個X電容和1對Y電容,均固定在了AC插樁上。

入門新生軍,九州風神PM500D金牌電源拆解評測

PM500D還配備了MOV、保險管,可以從PCB上的絲印看到這套方案還有多個功率的版本,最高可以達到850W,不過目前九州風神僅推出了500W和600W的版本。

入門新生軍,九州風神PM500D金牌電源拆解評測

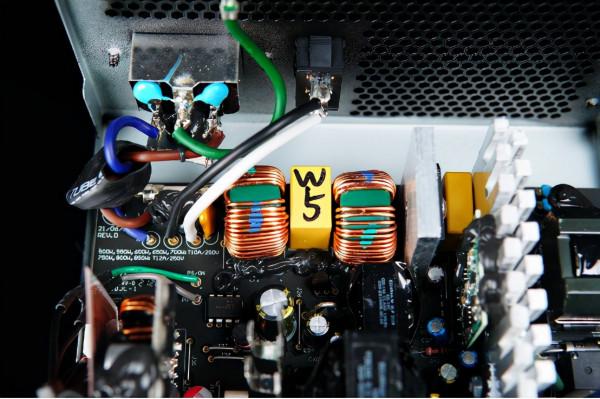

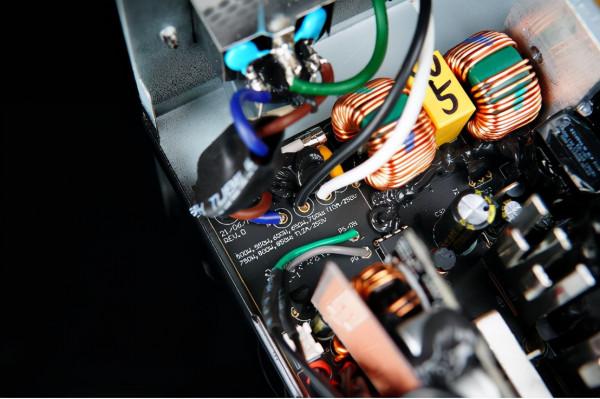

主PCB上的二級EMI器件則有2個共模電感、1個X電容與1對Y電容,後者在電路的末端處。結合在AC插座上的一級EMI電路,可以得知PM500D電源是擁有完整的兩級EMI電路。

入門新生軍,九州風神PM500D金牌電源拆解評測

電源配置了1個整流橋,單獨使用一塊散熱片,型號為GBU-606,廠家未知,規格為600V/6A。

入門新生軍,九州風神PM500D金牌電源拆解評測

電源採用了主動式FPC設計,其PFC電感為半封閉式設計。

入門新生軍,九州風神PM500D金牌電源拆解評測

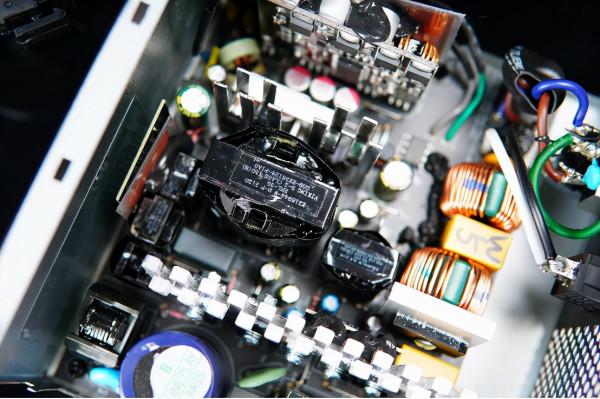

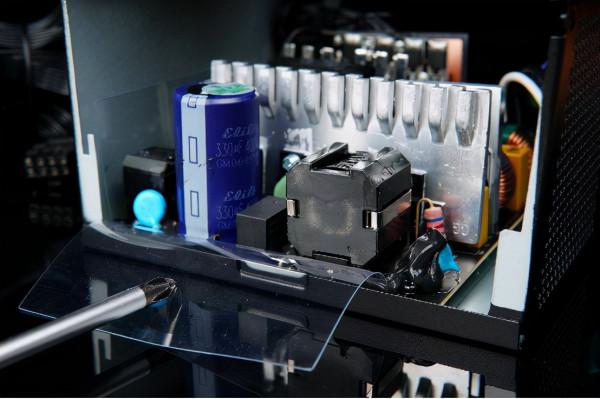

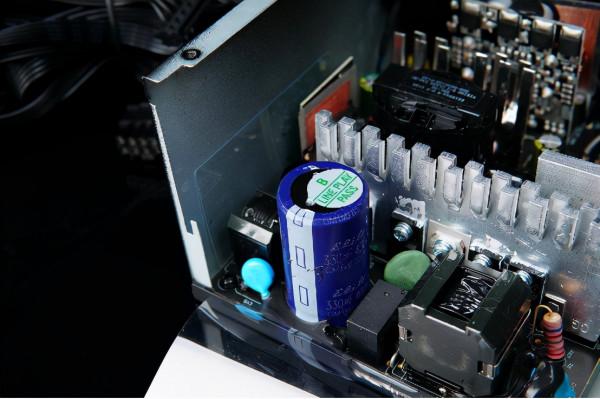

主電容為臺灣金山的電解電容,規格為330μF/400V/85℃。在這裡還可以看到電源的NTC配置有電磁繼電器,有利於提升電源的轉換效率。

入門新生軍,九州風神PM500D金牌電源拆解評測

電源的+5V待機變壓器。

入門新生軍,九州風神PM500D金牌電源拆解評測

PFC開關管、PFC二極體與主開關管則共用一塊鋁製散熱片,PFC開關管有2個,型號均為SILAN(士蘭微)的SVF18N50F,規格為500V/18A/260 mΩ且元件引腳上套頭磁環;PFC二極體為意法半導體STM的STTH8S06D,規格為600V/8A。

入門新生軍,九州風神PM500D金牌電源拆解評測

電源的主開關管共計有4個,共用一塊散熱片,正反各2個,為全橋LLC配置。型號為PIP(麗雋)的PTP13N50B,暫未查詢到相關資料。

入門新生軍,九州風神PM500D金牌電源拆解評測

電源的主變壓器。

入門新生軍,九州風神PM500D金牌電源拆解評測

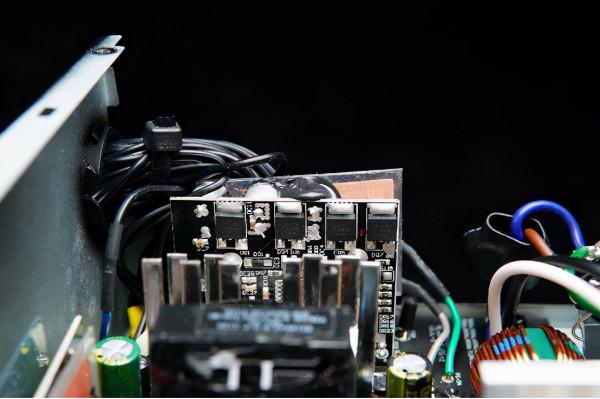

+12V輸出採用的是同步整流設計,不過由於MosFET設定在了PCB的背面,只可以看到輔助散熱用的散熱片,因此無法確認具體型號。

入門新生軍,九州風神PM500D金牌電源拆解評測

電源的+5V與+3.3V採用DC-DC輸出設計,電感為開放式的線圈電感,採用了固態電容來進行濾波。

入門新生軍,九州風神PM500D金牌電源拆解評測

DC-DC主控晶片為APW7159C,MosFET管則是4個SPN3006,+5V、+3.3V每組輸出各2個,規格為30V/57A@100℃/4.7mΩ。

入門新生軍,九州風神PM500D金牌電源拆解評測

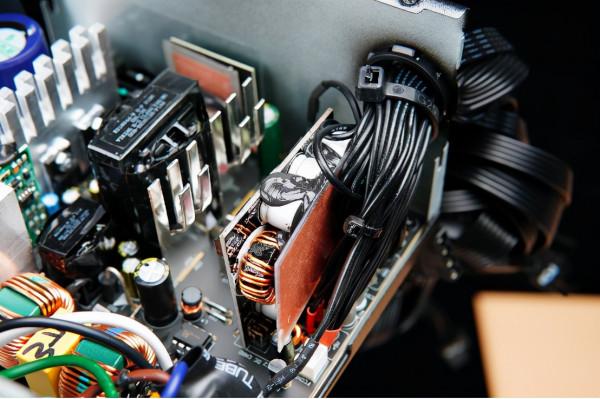

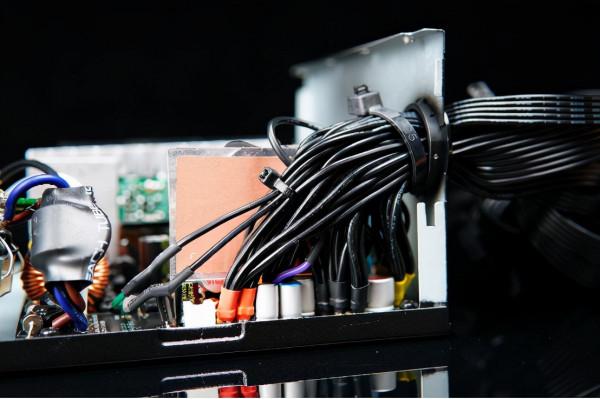

電源採用原生直出線材設計,線材末端都進行了包線處理,濾波電容均採用了固態電容。

入門新生軍,九州風神PM500D金牌電源拆解評測

透過拆解可以得知,九州風神PM500D的內部做工工整有序,器件規格用料均能夠滿足電源正常執行的需求,也採用了在同價位非常罕有的全橋LLC設計,主電容採用了臺產電容,各類大功率開關管、二極體的規格均有不錯的裕度,電容方面也大量採用了固態電容。內部空間利用率不錯,發熱較大的元件都配置上了散熱器,元件之間的分佈也基本不存在熱量堆積的情況,風扇也採用了知名的老品牌作為保證,壽命與穩定性方面均無需擔心。九州風神PM500D電源沒什麼問題,保險管、MOV與NTC等保護齊全,表現還是值得肯定的。

入門新生軍,九州風神PM500D金牌電源拆解評測

入門新生軍,九州風神PM500D金牌電源拆解評測

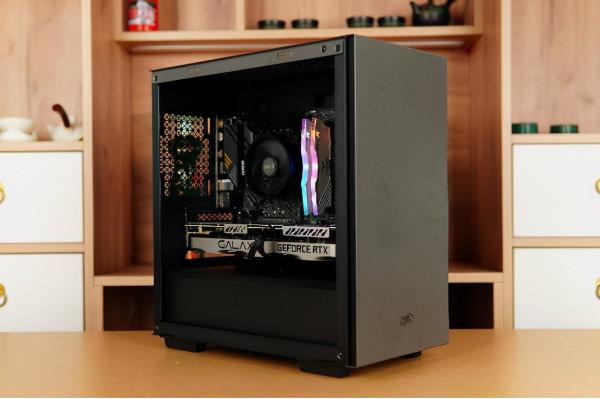

由於手上也沒什麼專業儀器,只能夠透過裝機來實測一下電源的情況,配置方面CPU為R5 5600X,顯示卡為RTX3060,這套配置在正常的市場情況下為一套非常標準的主流級遊戲配置,總體功耗不高,非常適合用500W級別的電源來帶動。

入門新生軍,九州風神PM500D金牌電源拆解評測

入門新生軍,九州風神PM500D金牌電源拆解評測

經過長達兩小時的CPU+GPU雙烤測試,機器均無宕機黑屏等因電源故障導致出現的問題。電源噪音方面即便是在滿載情況下也沒有聽到電源發出的聲音,噪音表現同樣也是不錯。

入門新生軍,九州風神PM500D金牌電源拆解評測

綜上所述,透過拆解可以得知,九州風神PM500D這款電源不但有著極高價效比的價格同時,其內部做工、用料依然保持在了一個很不錯的水準,不愧是官方宣稱的出自一線大廠生產製造,選用的方案也是極其成熟穩定,搭配上還有5年的質保,同價位可以說是佼佼者的存在了。這類入門級的非模組小電源我個人其實還是非常推薦入門使用者選購的,畢竟入門使用者一般選擇的機箱的電源倉都是偏小的,而且非模組線材也無需考慮後續的線材儲存、增添問題。
