科技無國界,是個傳說
今天咱們不說晶片
聊一聊GNSS——全球衛星定位導航系統
不是GPS
而是國之重器,北斗導航!
案例一 1993年,“銀河號”事件
“銀河號”是隸屬中國遠洋的集裝箱貨輪。1993年7月從天津新港出發,前往迪拜、達曼和科威特等地區進行小商品,染料貿易。
在阿曼灣海域,突然遭到美軍直升機和軍艦襲擾,稱其“裝載了用於製造化學武器的原料”,並強行要求登上 “銀河號”接受檢查。
1993年8月2日晚,“銀河號”被迫在霍爾木茲海峽以東拋錨,在極度缺乏食品、淡水、藥品和燃料的情況下,堅持到8月24日。
最終,“銀河號”在國際檢查團的聯合檢查下,證明了自己的清白。
傳言,迫使銀河號停泊的原因之一就是,美方遮蔽了銀河號所在區域的GPS訊號。從技術上看,這是可實現的。
案例二 1999年, 印巴戰爭
印巴爆發卡吉爾戰爭,山區中制高點的搶奪,空中打擊是首選。印方裝備幻影2000,比巴基斯坦的F16,米格更具空中優勢。激戰正酣時,美方遮蔽了印巴之間的GPS。。。耳邊響起那句熟悉的臺詞,包租婆,點解霎時間會冇水嘅?
最後印度靠25萬發炮彈,和巨大的傷亡,拿下了高地。
案例三 2018年,伊朗軍演
伊朗波斯灣海域軍事演習。美方故伎重演遮蔽了演習區域的GPS訊號,等著看笑話。
最後,伊朗導彈依然命中目標,因為,他們使用了北斗導航系統。
一 我們為何走上全球衛星定位系統自主研發道路?
這得感謝美方
無論你在世界的任何角落,我們的北斗都將會向你提供滿意的服務。
北斗衛星導航系統總工程師——楊長風
2003年,歐盟邀請中方加入伽利略全球衛星導航系統建設的研發。畢竟作為美方的假想敵,把制導系統全部壓在美方GPS上,可能會人為刀俎,我為魚肉。
在中國投資2.3億歐元之後,因美方干涉,被踢出局。
因為國家的,堅定決斷,
加上美方堅持不懈的,制裁打擊,
推動了,我國堅定走向,北斗導航自主研發,自力更生的道路!
從以前的兩彈一星,到後來的定位導航,以及現在的晶片,大飛機。你慢慢品。
二 全球衛星導航系統都誰家有?
目前為止,

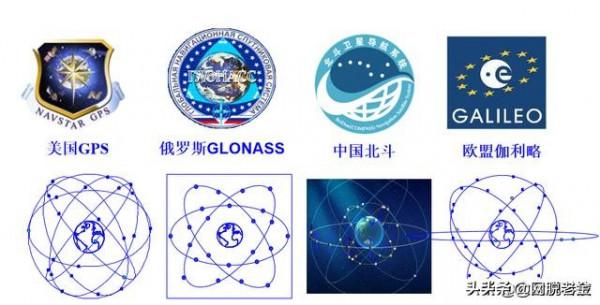

4家全球性GNSS系統 + 2家區域性導航
全球性的有四家,按時間順序來
●美方 GPS導航
●俄羅斯 格羅納斯導航
●歐盟 伽利略導航
●中國 北斗導航
區域性的有兩個

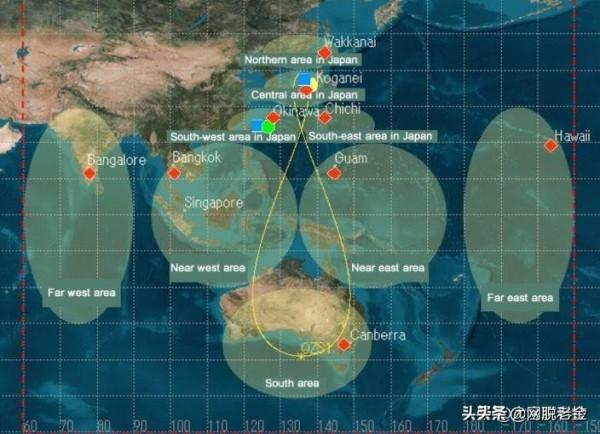

●日本 QZSS導航
(基本上就是GPS的輔助版,在高緯度地區精度還行,主要還得靠演算法提升精度)
●印度 IRNSS
(印度地理位置更靠赤道,更易受電離層影響加大誤差,加上印度本身連炮彈短缺都可以不補的佛性,該系統的定位精度,在將來仍存有大幅度的可提升空間[捂臉])
具體的,各定系統的優缺點,我原來在問答中專門寫過。也因此,知道頭條還有過青雲計劃獎勵。
三 衛星定位導航的原理和作用
衛星定位計算比較複雜,尤其是在誤差修正上。可以簡化理解為,空間幾何中的四點定位法。大概分四步

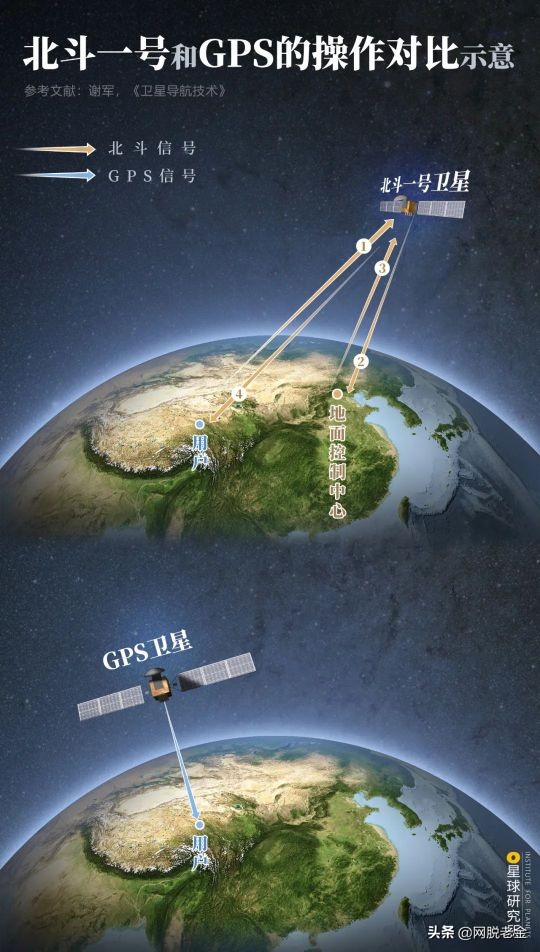

- 基礎定位 透過四顆及以上衛星實現米,亞米級定位,三個提供位置,一個提供時間
- 高精度定位 衛星以及地面基站增強系統,用演算法輔助實現分米甚至釐米級定位(所以你的手機經常會提示,開啟WIFI或流量來實現精確定位)
- 透過地面控制中心、衛星、使用者三者之間的互動,透過公式,計算得到使用者的位置。
- 再透過基站,和已知參考信標位置進行最佳化,可以提升目標定位精度到釐米級。
Q : 參考點間的距離,怎麼確定?
A: 衛星傳輸訊號接近於光速,訊號在收發端所耗時間可測。距離=速度×時間
- 然後,就是透過各種複雜的公式代入計算,以及各種基站位置,修正偏差,包括電離層影響,包括遮擋物的影響,等等
- 最後結果,就是手機上所看見的那個經緯度。就實現了衛星的定位
四 北斗衛星定位導航系統的發展歷程
為實現看似簡單的定位過程,中國用了 26年,1994——2020。

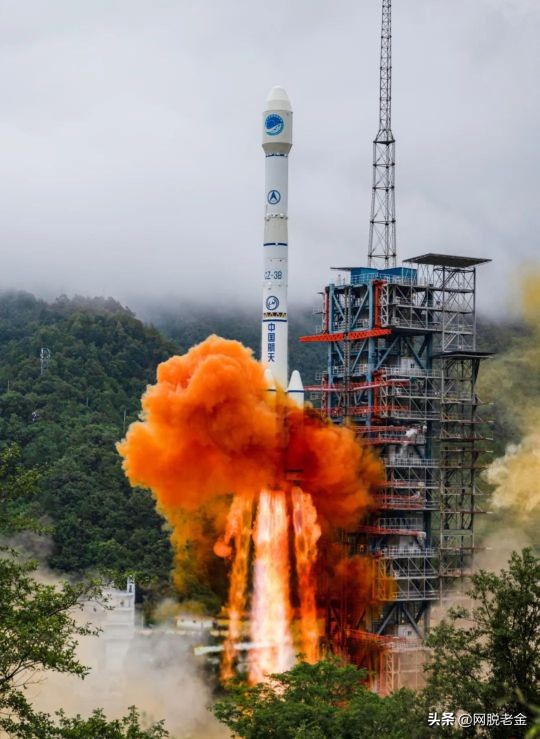

2020年6月23日,中國西昌,長征三號搭載著最後一顆北斗組網衛星,劃破長空,奔赴預定軌道,順利完成組網。
這是第55顆北斗衛星,標誌著中國北斗衛星三步走,26年的征程,圓滿完成!也見證了數代航空航天人的默默付出。此處該有掌聲。
1994年,國家確認三步走策略,對應北斗一號、二號和三號的三個建設階段。
●北斗一號 ,試驗系統。
2000-2007,發射4顆試驗性質衛星,在地球靜止軌道,以區域測試服務為主,目前已退役,不算入正式北斗導航星座數量。
●北斗二號,區域導航系統。

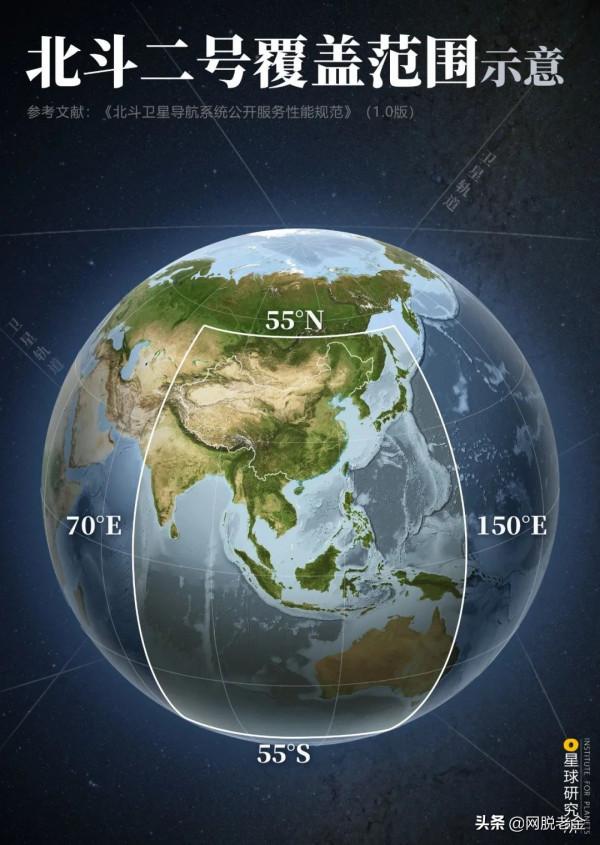

2007-2019年間共計發射了20顆(含備用),8顆GEO衛星、7顆IGSO衛星,主要服務亞太。5顆為MEO衛星,僅能提供有限的全球覆蓋。主要用於亞太地區。
北斗三號,全球衛星導航系統。

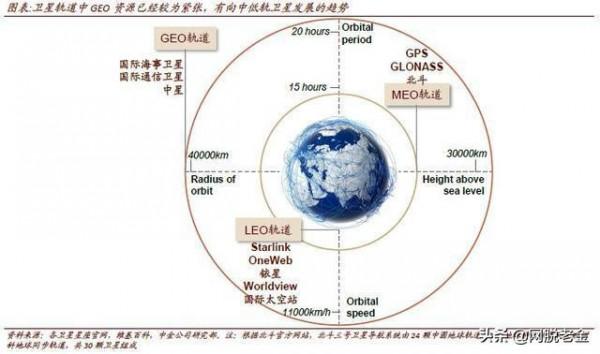

2015-2020。共計35顆,其中5顆為測試性質。正式星座中,3顆為GEO衛星,3顆為IGSO衛星,24顆為MEO衛星,向全球提供高精度、全天候、全天時的導航定位授時服務。
大部分的衛星生命週期,在8到12年間,北斗二號大部分衛星依然在正常工作中,因而實際處在執行狀態的北斗星座超過40顆,大幅超過了GPS的32顆。所以美方急迫地提出升級GPS的計劃。
五 僅剩4個小時,北斗衛星導航系統險些功虧一簣
衛星軌道頻段佔用得提前向國際聯盟ITU申請,且有時限,若超時未完成,軌道頻段資源會被收回,讓給下一個申請者使用。就像你去銀行或醫院排號,一旦錯過了,就得從頭再來。
我國完成北斗衛星自主研發,火箭發射技術升級,衛星入軌通訊這一系列超高難度操作後,距離ITU規定的時限,只剩四小時
導航定位衛星主要作用,就是在固定軌道向地面傳送時間和位置資訊。時間資訊差一秒,地面定位就得錯十萬八千里。
精準的時間,是準確定位的基礎
衛星繼續透過原子鐘來實現,國際通用的星載原子鐘,精度要求極高,每10萬年誤差不超過1秒。當時,擁有此項技術的國家僅有,美國、俄羅斯和瑞士。
北斗一號所用的原子鐘是從瑞士進口,
到北斗二號,因為美方干涉,買不到進口成品,只能靠自主研發。
這就有個幾關鍵問題,得和時間搶跑
- 1 原子鐘得自己研發,需要時間
- 2 導航衛星軌道必須向國際電信聯盟ITU申請佔用的軌道,頻段,只有7年時間
- 3 為了提升發射效率,得使用一箭多星方式,對火箭的發射技術是個挑戰。
2007年4月17日晚八點,
當發射中心成功接收到訊號時,
距離軌道頻段失效的截止時間,僅僅只剩下4個小時。
六 北斗導航系統的過人之處
經過數代航天人的艱苦奮戰,北斗導航系統獲得巨大成功,部分效能超越國際一流
1.國產星鍾效能優異,超國際標準。精度達1000萬年1秒。遠高於,國際上10萬年1秒的誤差!
2.北斗衛星經過技術升級,生命週期可達十年到十二年左右,屬國際一流。目前大部分衛星壽命在八年左右。大部分近地衛星,比如美國的星鏈可能3,5年,就會因為地心引力,和燃料耗盡無法修正軌道,往下掉,最後在大氣層化作一道流星,劃過天際。嗯,不知道對這種流星許願會不會靈驗
3. 衛星間的通訊能力,也就是星鏈通訊傳輸,世界一流。在衛星飛越中國境外時,惠安慣例,關閉通訊,在缺少地面控制指令的的情況下,星鏈通訊,可維持衛星正常軌道執行。甚至地面站點全部失效,北斗系統,依然可透過星鏈通訊,保持執行長達60天

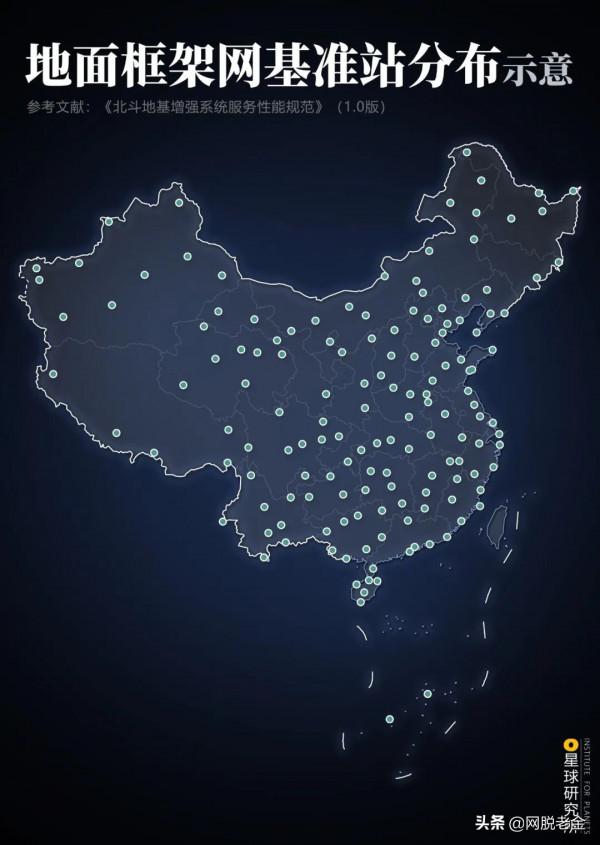

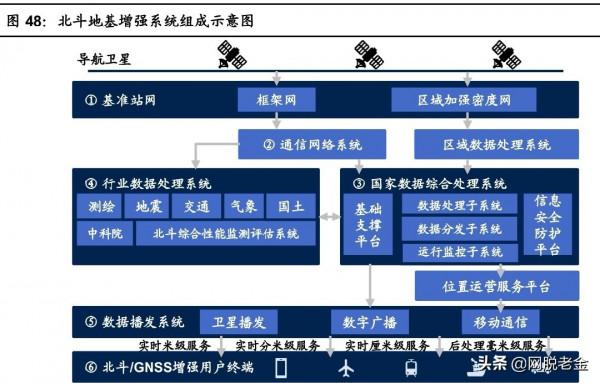

4.北斗地基增強系統已完成基本系統研製建設。
具備為使用者提供廣域實時米級、分米級、釐米級,和處理後毫米級定位精度的能力。世界一流
5 北斗導航都有的報文通訊系統除了位置資訊以外,還能附帶簡短的文字資訊
目前,北斗系統 B1、B2、B3 訊號中的軍用 B3 頻段不對外資企業開放許可權。
七 北斗衛星導航能幹什麼?
我們建設北斗關鍵還是在用,只有用得更加普及,更加深入,這才是贏家。
中國衛星之父北斗一號和二號系統的總設計師——孫家棟
很多人都覺得北斗導航離我們很遠。但是你看了下面的幾個圖片就會發現,原來國之重器,高階製造在生活裡觸手可及
1 高鐵的ATO自動駕駛,能實現10 公分以內的定位誤差
2. 各種共享單車,管理員可以透過車身晶片知道你是否把車放進固定位置
3.各類長途車,營運車都有定位裝置
4.各種遊輪,無論長江上的,還是海外航線的。以及各種集裝箱貨運輪
5.各種航空航天裝置,以及軍備
6.工程應用,武漢火神山雷神山開建之前的測繪,大型水利工程施工中的山體滑坡監控等等
7.智慧農業中無人農業機械的自動駕駛
8.手機,可穿戴裝備裡的各種定位應用
9.部分北斗衛星還攜帶了國際Cospas-Sarsat衛星輔助搜尋和應急救援計劃的有效載荷,在發生緊急情況時,可以參與國際合作的應急救災工作中
八 北斗導航系統行業展望
北斗衛星導航系統作為國之重器,整個行業的應用當然不僅僅是手機裡顯示運動軌跡。
導航系統主要功能是
定位(Positioning)
導航(Navigation)
授時(Timing)
具體來看,北斗主要有三大應用市場,即特殊市場、行業市場和大眾市場。
對應到細分領域,
衛星導航在國土測繪、海洋勘探、精準農業、災害監測、無人機以及無人駕駛等領域的專業應用,以及汽車導航、移動手機等大眾化應用提供更有效的高精度位置服務基礎環境,在AR,金融等行業具有廣闊的應用市場。當然在保家衛國的特殊市場就更不用多說了。
另外,衛星作為通訊中繼,在長距離通訊,無人區通訊,海域通訊上具有很大優勢,可以省去通訊節點之間鋪設光纖的麻煩,也會是6G的一個方向。

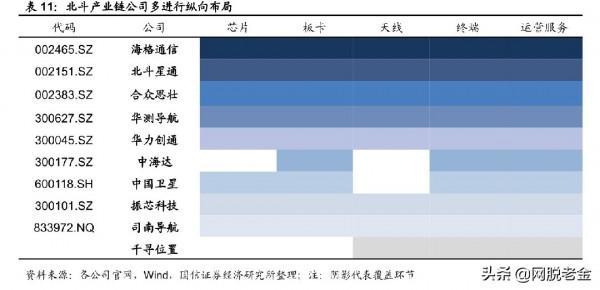

具體的公司,國內高精度接收機市場形成南方測繪、中海達、華測及合眾四家主導的市場格局。但市場份額還未穩固,南方作為行業內老牌勁旅,仍佔據行業第一。
中海達作為中國高精度 GNSS 的領跑者,以接近國際頂級 品牌產品的綜合性能,在自產 RTK 裝置上實現了約 50%的進口替代。同時他也是傳統的優勢軍工通訊企業。
當然,衛星定位導航還有很多其他的用途,也歡迎大家發表各自意見,咱們評論區見!
