以下輕量化和高度緊湊的機槍設計製造速度快,並且包含低成本元件的數量。它的極簡佈局採用了一個接收器件來容納所有元件,這樣做不使用任何銷或螺栓來保持其觸發分組。這些特點使其外觀光滑精緻的外觀,與大多數此類武器形成對比。
頂部:缺少任何外部翹起手柄會進一步放大大開口的隱蔽性確保了可靠的彈射。
規格:
操作:開啟螺栓,反吹
墨盒:9x19mm
容量:32rds
全長:309毫米
高度:110mm無磁感應(261mm有磁感應)
槍管長度:6.5“
解除安裝重量:1.681千克
以最隱蔽的形式建造,非常少突出,保持苗條的輪廓。設計特色用於最大化隱蔽性的是頂部包含一個寬埠,允許在沒有外部手柄的情況下,螺栓應翹起與美國M3潤滑脂槍相同的莊園。這個1 1/2“接收管和3/4”鎖的標準使用套環便於內部零件的層壓不使用車床的部件。
不要錯過現代高科技的可用性tech合成聚合物,橡膠腳踏車的一部分車把把手被合併為一個功能舒適方便的掌墊。
拆卸:
元件:刀庫、接收器、槍管總成、燒灼器、觸發器、螺栓總成、螺栓固定片、反衝彈簧、,端塞,固定螺栓(x7)

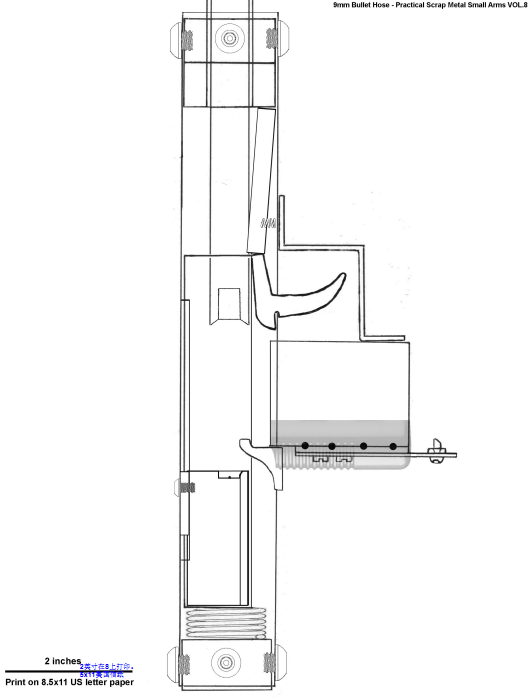

剖檢視:
20世紀80年代生產的一種類似的短期商業設計的原型,據稱是為分發給游擊隊用於秘密行動。增加了一個可旋轉的向前抓地力還可以多放一本雜誌的禮物。
構件施工注意事項
螺栓
這種設計的螺栓不是由一塊鋼加工而成,而是由鋼管層壓而成還有酒吧。如果材料可用,理想的兩件式螺栓可以由直徑35mm的長度製成,5mm厚壁鋼管,帶25mm內螺栓件。然而,這裡提出的權宜之計是由35mm x 1.5mm長的鋼管、32mm鋼筋內件和兩段鋼筋焊接在任何一邊,以趕上燒傷。
螺栓件以50mm長的32mm低碳鋼棒料開始,在其中心標記並鑽孔使用10毫米鑽頭,直到3毫米深。第二個10毫米鑽頭,透過移除其尖端進行修改,然後用於調平該孔平坦的。然後用16毫米以上的鑽頭對孔進行倒角,並用砂紙打磨光滑。然後鑽六個孔穿過使用鑽床的杆的長度。這將允許使用配有一個1毫米的分切盤,然後用一個2毫米以上的磨盤和手工銼刀進一步整理。最後是彈射槽使用1毫米的切割盤切割底部,直到進入螺栓面1毫米。
觸發器分組
觸發器和燒灼器被固定在接收器中,沒有任何銷釘,每個銷釘夾在槍管、槍管環之間和接收器牆。這個非常簡單的裝配增加了整體的緊湊性,並且證明了它的可靠性和可靠性和其他型別一樣強壯。

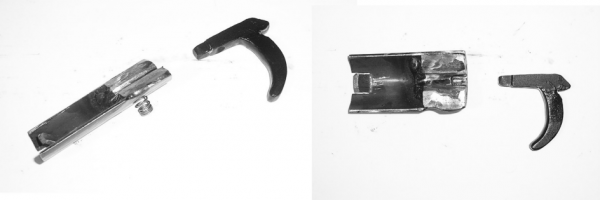

觸發器由一塊從6毫米的鋼板或鋁板上切割而成,而sear則由一個從螺栓承載管件上切下的匹配切割件和一塊6mm鋼板銼成匹配並焊接在一起地點。sear頂部的一個小曲線允許它在彈簧壓力下提升,並停留在底部槍管。這樣,當向後拉時,sear的前部可以抓住螺栓的前部。
反衝彈簧
槓桿式黃油槍塗抹器將包含適合使用的大壓縮彈簧。彈簧可能需要透過用大銷釘或類似物在管內快速壓縮使其輕微減弱以獲得適當的張力。使用前需要切斷多個線圈,以形成3 3/4“的最終彈簧長度和由六個線圈組成。您的彈簧規格將取決於製造商,所以最好是逐步修改。
有用的工具
帶支架的鑽床或電鑽
鎢或鈷鑽頭(可選)
焊機(可以是廉價的棒/弧型)
Dremel/旋轉刀具+強化切割盤(可選)
手動檔案
鋼鋸+鈷尖刀片(可選)
螺紋用手絲錐
材料
38mm x 1.5mm壁低碳鋼圓管
1“x 2”(25mm x 50mm x 1.5mm)低碳鋼箱形管
35mm x 1.5mm圓管
1”鋼筋
10mm低碳鋼筋
6mm厚低碳鋼板
3/4“軸鎖環
19mm x 1.5mm管
16mm管/棒
