效果器的使用是每一個吉他手的必修課，調製類效果（modulation）也是大家經常能用到的一個大類。#效果器#
在這個大類中，最經常遇見的就是合唱（Chorus）、鑲邊（Flanger）、顫音（Vibrato）、震音（Tremolo）、相位（Phaser），那麼除了上述的這幾個，還有一個帶有傳奇色彩的效果——Uni-vibe。Uni-vibe在整個搖滾樂的歷史上扮演了重要的角色，在Pink Floyd以及其他神仙們的作品中，你也能找到他的身影。雖然它具有極高的地位，但是很多人對於Uni-Vibe這個效果還是非常陌生的，畢竟現在基本上10個吉他手購買Modulation型別的效果器，8個都是要添置合唱。那麼今天呢我們就來解剖一下，Uni-Vibe到底是個什麼東西。
簡單來說
SIMPLY PUT
01
我們今天玩兒到的效果器，雖然各家的外觀都各不相同，但是你仔細觀察的話會發現，大家的底層邏輯基本上是一樣的。
但是在那個上古的蠻荒時代就不是這樣的了，畢竟剛剛起步，沒有什麼行業標準，你甚至能見到綁在身上的效果器。始祖版本的Uni-Vibe就誕生在這個標準形成之前的時期。
你也能看到，這個造型跟現在的效果器放在一起，也是格格不入。就在這個鐵疙瘩裡邊，也有很多有趣且奇異的部件。

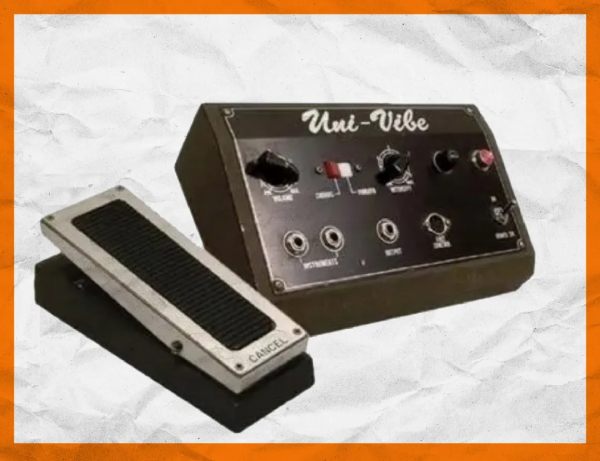

（原版的Uni-Vibe，還配有一個踏板來控制速度）
這麼個鐵疙瘩，存世量倒是不大，所以說玩兒過原版的人真的不多，順便說一嘴，這個東西，如果成色差不多的話，參考價格在2500-3000……英鎊,所以想玩兒到原版的Uni-Vibe的話，對於普通打工人來說，幾乎是這輩子都不可能的了，不過圈子裡自古以來就有這麼一句話——天下電路一大抄。後來也有人扒出來了Uni-Vibe的電路或者說工作原理，例如MXR，Jam Pedals，JHS等等，都復刻出來了很多高品質的Uni-Vibe，這也才使得很多普通愛好者也能體會到Uni-Vibe的魅力。
02
那麼即使是當代的復刻產品我們在把玩的時候，也不禁會想這麼一個問題——Uni-Vibe到底是個什麼東西？
（Jam Pedals 出品的高品質Uni-Vibe效果器）
儘管這個盒子表明了它有兩個模式，Chorus和Vibrato，也就是合唱與顫音。但是經常玩兒效果器你一定能做出一個準確的判斷，那就是，Uni-Vibe的聲音絕對不是這兩者中的任何一種.
（Uni-Vibe有兩個工作模式，標註的為Chorus和Vibrato）
不過話說回來，合唱這種音色的效果是伴隨著1975年釋出的一款傳奇音箱，Roland JC120的出現而定義的，這個我們可以下回再講。
咱言歸正傳
要知道Uni-Vibe到底是什麼，我們不妨直接追根溯源。實際上，Uni-Vibe的電路結構和原理和後來的非常經典的一個效果器——MXR的Phase 90非常相似。但是Uni-Vibe使用了更獨特的元件來實現相關的效果，不過在分析之前，我們一起來複習一下相位類效果器的工作原理。
相位是物理學上波的一種性質。假設我們現在有兩道相同的波，我們現在把他們對齊然後放在一起，那麼這兩段波就會“互相增強”，如果他們不再對齊，那就是處於異相狀態，那麼這兩段波結合後的狀態也會各異。具體的測量方法呢我們一般是測量偏移度/弧度，大體就是把起點定為0度，在完成一個迴圈的時候，我們計為360度，中點為180度，當然也可以用π這個單位表示。那麼有趣的事情就來了，如果有兩段相同的波，處於異相位置，而且剛好差了180度，這個時候把這兩段波結合起來，那麼兩者之間就會互相抵消掉。那麼這個在我們生活中最常見的一個例子其實就是降噪耳機，降噪耳機就是使用了這個原理。同時很多多單元的耳機在設計的時候，也要盡力避免多單元之間的發出的聲音的相位抵消。
當然了，如果兩段波偏差其他的數值，也會對彼此進行相應的“干擾”。

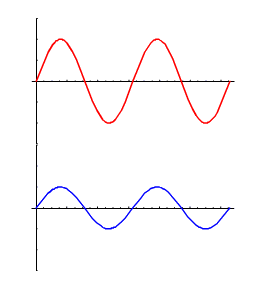

（這裡是一個活潑跳躍的GIF）
複習完畢，那麼我們來看一下相位型別效果器是如何工作的
03
相位類效果器首先會把輸入的訊號複製一組，併發送到相移（Phase Shift）電路的濾波器中，這是一組可以將音訊訊號（波）移動固定的“度”的裝置，同時呢這一路還會連線一個LFO（Low frequency oscillator）也就是低頻振盪器。
關於這個LFO我們以後也可以講一下，這裡先簡單說一下，這個LFO的用處也非常大，尤其是在Modulation這一塊，可以透過他產生Vibrato、Tremolo等效果。
當這個被處理了的訊號和原始訊號結合之後，相比於原始音訊訊號，這個結合之後的音訊訊號在波形就會出現類似於“缺口”現象，而且這個“缺口”的頻點位置還在不斷地變化，這樣就帶來了一種具有多普勒效應的聽感。
在相移電路中，每一對濾波器，會對最終的音訊訊號的 頻譜產生一個“缺口”，例如我們剛剛提到的MXR Phase 90就是具備4個濾波器，也就是能為最終的訊號提供兩個“缺口”。儘管有些資料說，Uni-Vibe也是算是一個能造成兩個“缺口”的相位效果器，和經典的Phase效果器不通的只是Uni-Vibe使用的濾波器的電容規格不同，導致最後消除的一些頻點和幅度不一樣罷了。當然對於這個說法，肯定是很難讓人信服的，因為只要你玩兒過一定數量的效果器之後，你絕對會覺得，Uni-Vibe的效果絕對和那些經典的Phase效果在聽感上，是不同的型別質感。
那麼二者電路是非常近似的，如果僅僅是電容規格的不同造成的差別，是絕對無法出現這種與眾不同的聲音的。其實Uni-Vibe的秘密就在於LFO以及濾波器的構造，Uni-Vibe內部的一個獨特的構造就，是一套LDR（Light Dependent Resistors），也就是光敏電阻。LDR的阻值會隨著周邊光學環境的變化兒變化的。
LDR中間包圍著一個小燈泡。這個燈光呢，大家也可以理解為LFO的一個元件之一。輸入的音訊訊號（也就是電訊號）是不均勻的，有高有低。那麼這個燈泡也會對透過LFO的電訊號做出一個實時反饋，也就是變亮或者變暗。那麼我們剛剛說的這個LDR，是連線著我們的濾波器的，那麼我們的這個濾波器的目標頻段也會因為相關聯電阻的數值的變化而改變。
說的簡單點的話，Uni-Vibe的LFO和濾波器的這套系統，是一直在變的。
不過聽上去，這個原理雖然是懂了，但沒完全懂，但是總感覺，這套電路結構要實現的話，應該不會太複雜啊，為啥這個始祖版本的Uni-Vibe長這麼大個，而且要改變速度設定，還必須連線一個踏板，在面板上就實現不了麼？難道連這點控制元件就不捨得給了麼？
但是大家再想一下，這玩意兒可是出生在那個蠻荒時代，各方勢力都是在不斷探索的。大家再看一下這個圖，頂端的那一坨黑色的玩意兒看到了麼？是的，這是一個電源線。不同於我們現在主流的9v-18v直流供電模式，這玩意兒接的是交流電。直接能進家裡的插座的那種！所以說，這個東西里邊是有一個變壓器的。Uni-Vibe實際的內部工作電壓，實在15v。其實另外一個比較傳奇的效果器，始祖合唱CE1，也是這樣的。
想想現在我們現在的效果器板，動不動就是7、8個單塊起步，如果都是這麼大一個兒，那簡直不敢想象！只能說，感謝標準化！
這裡再補充一個點，有一些效果器品牌，就是為了追求這些老物件兒的味道，在內部除一些電路元件的挑選上，在內部還會有一個變壓的過程，把輸入的9V的電壓變成15V的電壓，只能說:
講究！
04
那麼還有一個問題，Uni-Vibe這玩意兒，他當初的設計思路到底是什麼？到底是什麼契機它的誕生？畢竟這種電路以及這種工作原理，如果沒有什麼事兒逼著的話，怎麼看都不像碳基生物能整出來的活兒。
其實Uni-Vibe這個東西的誕生，和另一個裝置有關係就是它——Leslie Rotary Speaker，萊斯利旋轉音箱。
這個音響猛一眼看上去好像沒啥不一樣？而且以我們今天的一個思維模式去理解的話，模仿一個音箱的聲音性質不應該製作一個前級效果器麼？
然而大家再來看一下這個音箱的名字中，有兩個字，旋轉。這個並不是說你一邊彈琴，這個音箱一邊跳舞。而是因為這個音響裡邊有好幾個喇叭，其中有多個喇叭在演奏的過程中，圍繞著一個軸以一定的速度旋轉。那麼因為這幾個音箱的旋轉，產生了多普勒等一系列效應，造成了一個很特別的聽感。然後在這個背景下，Uni-Vibe誕生了。然而，兩者出來的聲音並不像，但是這個也不影響Uni-Vibe成為一個傳奇效果。
#別急，還有個有意思的！
還有一個有意思的事情，大家是否還記得Uni-Vibe的兩個工作模式，Chorus和Vibrato。那麼在Leslie Rotary Speaker上也有一個類似的撥檔，分別叫做Chorale和Tremolo，其實就是用於控制喇叭旋轉的速度的。但是之前也提過，Uni-Vibe的mod的速度使用過外界踏板來實現的，所以說它這上邊的Chorus和Vibrato另有他用。
如果你瞭解Chorus的原理，應該會知道，Vibrato其實就是一個去掉了原始訊號，不做延時處理的Chorus效果。那麼在Uni-Vibe上其實也是一樣的，Vibrato檔位就是隻出現被Phase Shift 和 LFO 處理過的訊號，不結合原始訊號，也就是幹訊號。那麼Chorus就是將兩種訊號混合的模式。
那麼以上呢就是帶有傳奇色彩的效果Uni-Vibe的一些小知識了，今後我們會更新更多有意思的乾貨，希望對大家有所幫助。
