電氣常見工藝問題分析「新手必備!」

電氣常見工藝問題分析「新手必備!」

大家在電氣施工中肯定遇到過,各種各樣的難題?下面為大家整理了一系列的,在電氣施工中遇到的常見問題及一些注意事項!圖文並茂的為大家講解!

獻給初學者很好的學習資料~~

電氣常見工藝問題分析「新手必備!」

埋地等電位扁鐵焊接處以及焊接鋼管均需要使用瀝青漆做防腐處理

電氣常見工藝問題分析「新手必備!」

鍍鋅鋼管嚴禁使用電焊焊接

電氣常見工藝問題分析「新手必備!」

吊筋固定明敷設線管時,間距不大於1.0米

電氣常見工藝問題分析「新手必備!」

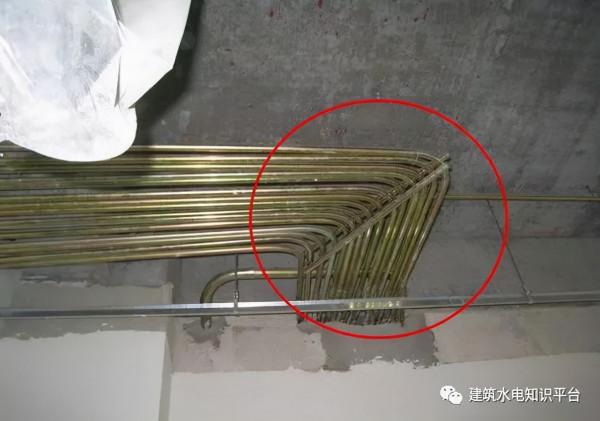

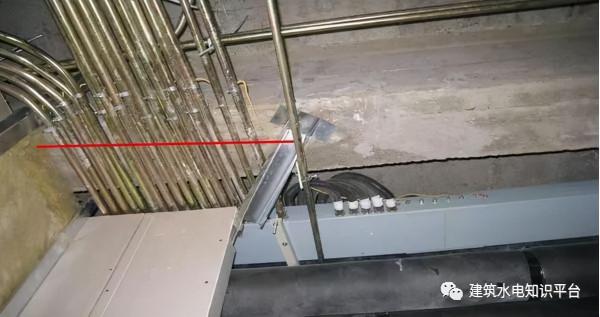

成排導管在一起排布彎頭處沒有使用吊筋吊裝

電氣常見工藝問題分析「新手必備!」

弱電專業做的接地聯接

電氣常見工藝問題分析「新手必備!」

管透過輕質隔牆通貫龍骨時使用開孔器開孔的做法

輕質隔牆接線盒在龍骨上的固定使用橫龍骨拉錨固定

電氣常見工藝問題分析「新手必備!」

配電箱安裝時使用寬度一樣的木龍骨卡箱子的邊緣保證箱體安裝好後與牆面平行

電氣常見工藝問題分析「新手必備!」

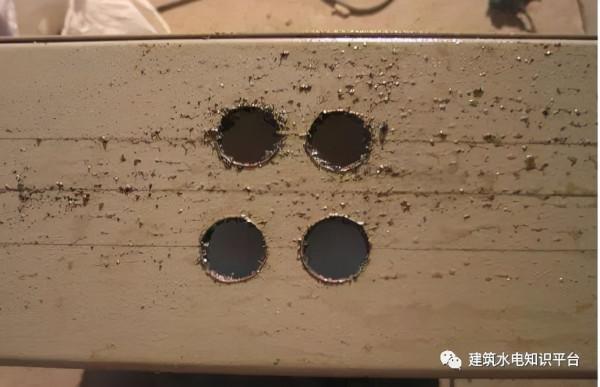

使用開孔器開進線孔

電氣常見工藝問題分析「新手必備!」

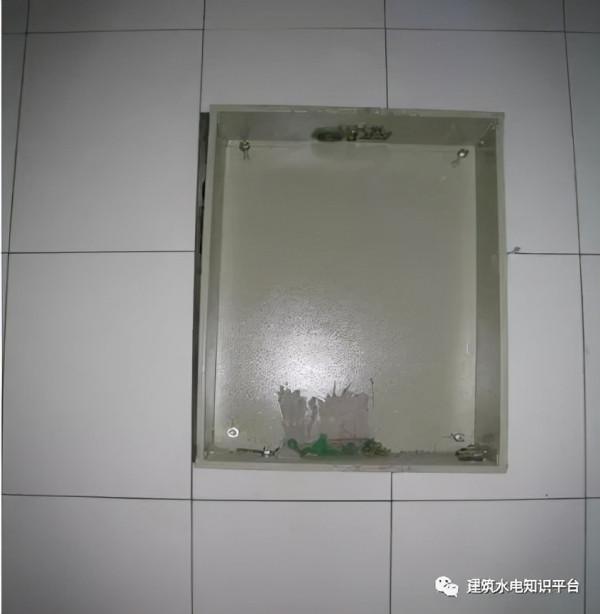

在安裝時箱體必須固定牢固安裝垂直度允許偏差為1.5%o 下圖為沒有固定牢固導致安裝好後配電箱傾斜

電氣常見工藝問題分析「新手必備!」

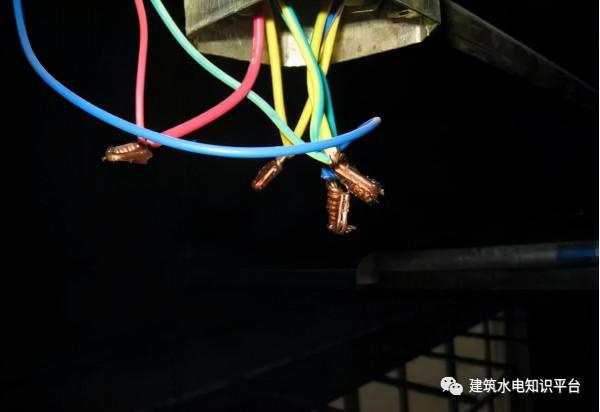

接線盒處的導線之間的纏繞匝數為5-6圈

電氣常見工藝問題分析「新手必備!」

導線接頭處進行搪錫處理,接頭需要使用兩層膠布包紮,一層防水、一層絕緣膠布。

電氣常見工藝問題分析「新手必備!」

插座併線時進行搪錫處理

電氣常見工藝問題分析「新手必備!」

導線連線完後需要進行絕緣遙測確保安裝裝置時線路的安全,防止安裝好燈具或者裝置後不能正常合閘。

電氣常見工藝問題分析「新手必備!」

燈帶連線時不要留縫隙否則會留下黑影

電氣常見工藝問題分析「新手必備!」

使用金屬軟管透過變形縫

電氣常見工藝問題分析「新手必備!」

燈具安裝金屬軟管使用專用接頭與燈具的連線 注意安裝燈具時佩戴手套

電氣常見工藝問題分析「新手必備!」

軟管連線不牢固導致管接頭處脫落

電氣常見工藝問題分析「新手必備!」

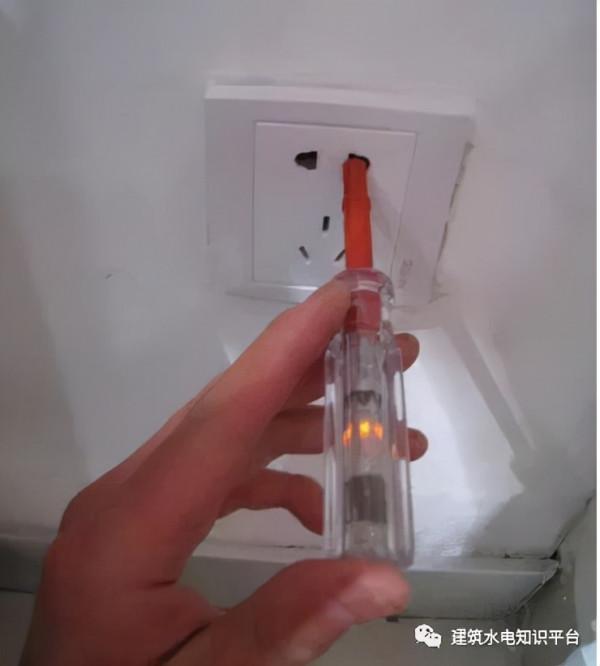

相線連線的位置(兩孔插座面對插座左側為零線右側為相線、三孔左側為零線右側為相線上側為地線)

電氣常見工藝問題分析「新手必備!」

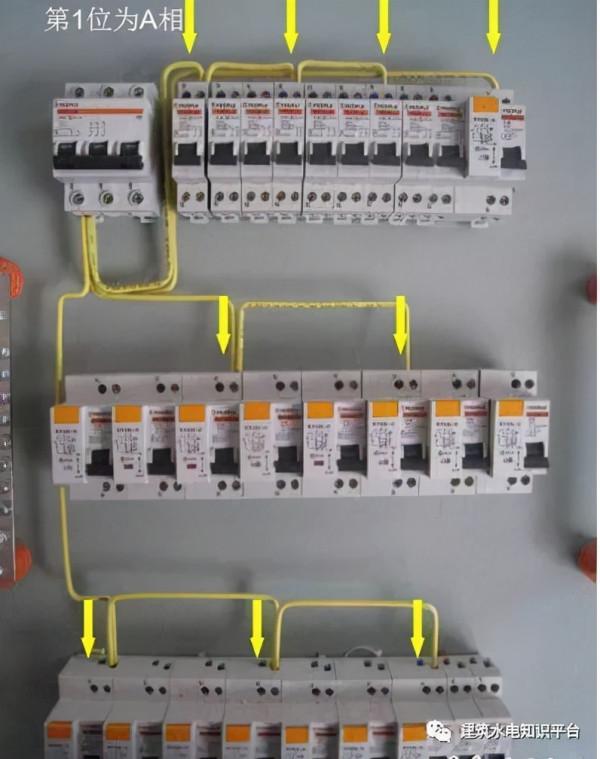

有黃色的箭頭可以看出總空開下控制下的分空開按照第一排算起1、4、7、10、13、16、19、21、24、27為A相空開的位置,空開所連線的相線導線的顏色均採用黃色

電氣常見工藝問題分析「新手必備!」

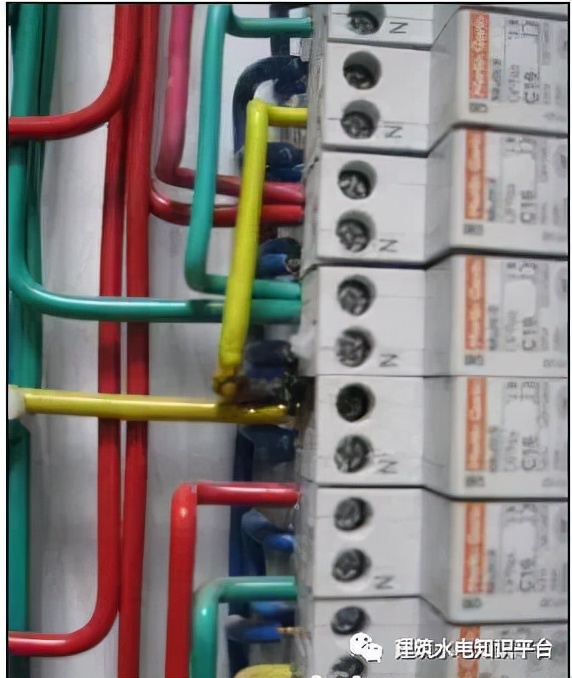

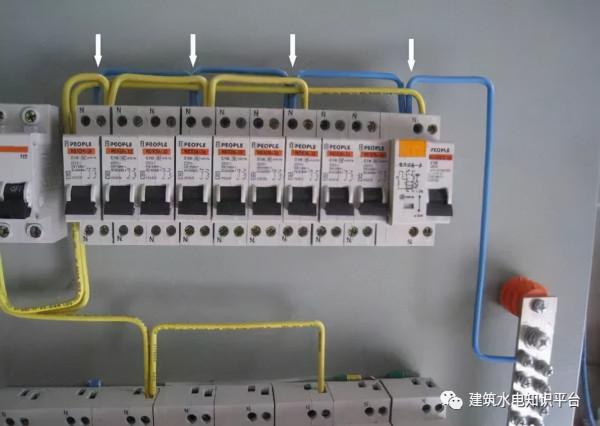

第一排的零線按照進入A相的開關順序跨接,一般採用2.5mm2的導線時跨接空開的個數不能超過三個。(照片中採用的是4mm2的導線股跨接較多。但是跨接的數量越多容易出問題的機會就越大,如果末端零線燒壞所有跨接的迴路都會斷電)

電氣常見工藝問題分析「新手必備!」

(北京築維)配電箱二次側出線使用標籤標註方便檢修

電氣常見工藝問題分析「新手必備!」

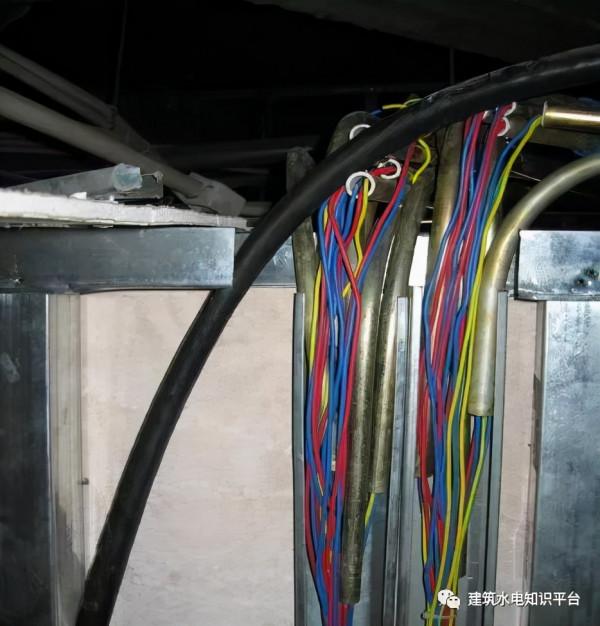

導管長短不一而且沒有進入豎向橋架

電氣常見工藝問題分析「新手必備!」

匯流排的截面積遠遠小於接線端子的截面積這樣可能接觸面積不夠容易導致匯流排和接線端子處發熱量過大燒壞端子

存在問題:

1.使用三個1P空開代替一個3P空開作為三相空調開關。

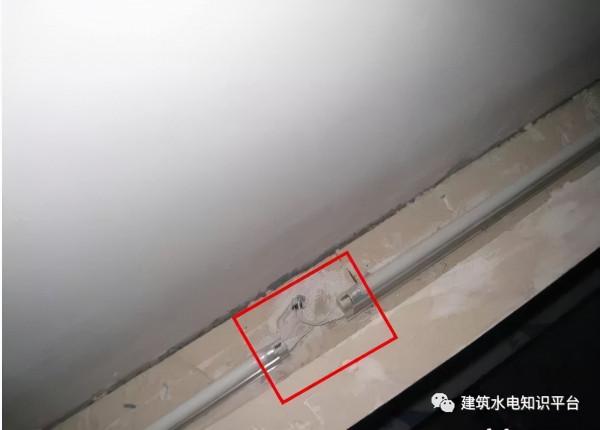

2.管內有接頭

電氣常見工藝問題分析「新手必備!」

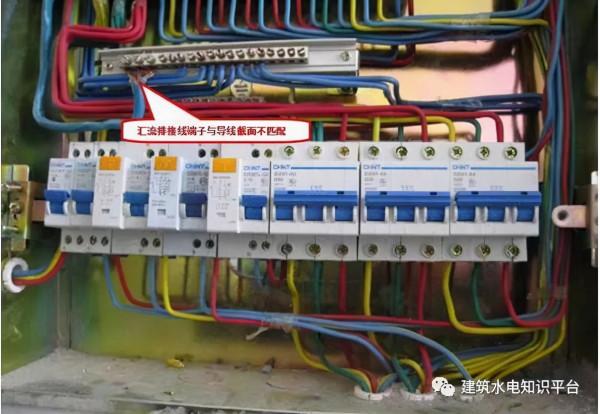

存在問題

1.匯流排接線端子與導線不匹配。

2.配電箱側面開孔出線。

電氣常見工藝問題分析「新手必備!」

電氣常見工藝問題分析「新手必備!」

電氣常見工藝問題分析「新手必備!」

一樓區域性

電氣常見工藝問題分析「新手必備!」

電氣常見工藝問題分析「新手必備!」

空開一次側燒壞(原因分析:由於導線壓接不緊導致端子處發熱量大燒壞)需要更換,因箱子為甲供可以利用箱內相同型號備用開關替換。

電氣常見工藝問題分析「新手必備!」

1.主零線需要進行搪錫處理或者使用接線端子。

2.箱內空開需要按照公司的要求列印標識。

電氣常見工藝問題分析「新手必備!」

1.主進線(甲方安裝)為鋁線建議專案部與甲方協商使用銅鋁過渡線鼻子壓線或者進行搪錫處理。以免銅鋁發生氧化還原反應是的鋁線氧化。

2.按照02規範軟線需要進行搪錫處理或者使用端子,一次側導線需要區分開顏色。

電氣常見工藝問題分析「新手必備!」

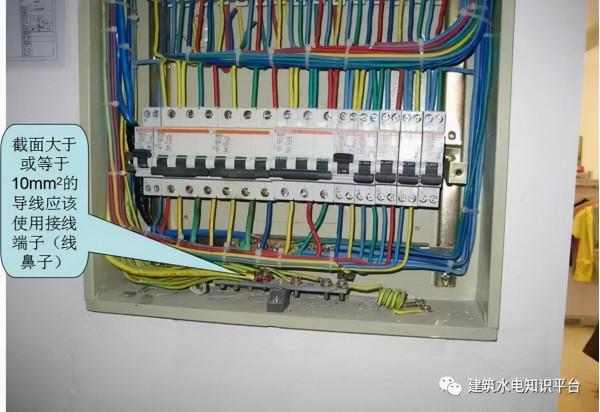

使用軟電纜請進行搪錫處理或者使用接線端子(線鼻子)

電氣常見工藝問題分析「新手必備!」

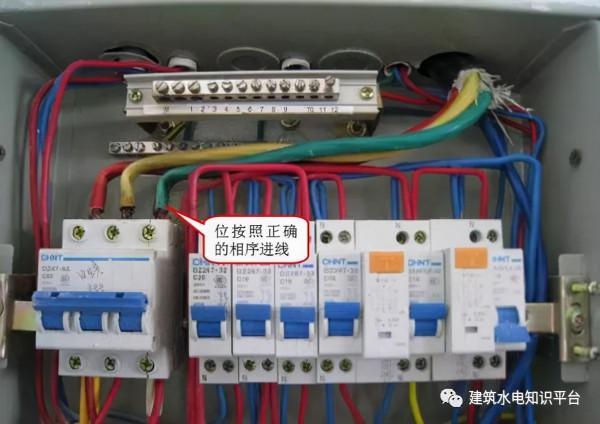

一次側的相線需要按照A-黃、B-綠、C-紅區分不同的相序(解決辦法可以使用不同顏色的色帶纏繞)。

電氣常見工藝問題分析「新手必備!」

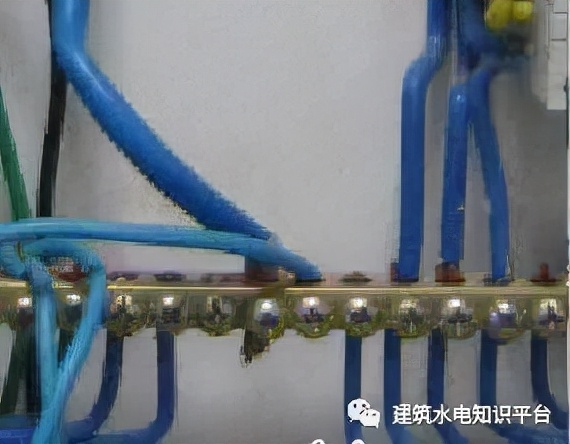

兩個零線排之間需要增加跨接零線以保證導線載流量能夠滿足使用。

來源:機電天下微信公眾號(id:mepbbs)整理,版權歸原作者所有,僅供交流學習,如有侵權請聯絡作者刪除!
