【新智元導讀】Intel最新的12代Alder Lake i9-12900K碾壓了AMD的Ryzen 9 5950X!最新的桌面CPU採用了類似於ARM CPU中的 「大-小」混合設計。可以說是幾年來第一次,Intel不僅成功地超越了自己的上一代產品,而且還幾乎全面超越了AMD最強的消費級CPU。
11月4號,Intel第12代酷睿處理器Alder Lake正式上市開售!
Intel第12代Alder Lake晶片將首次將類似ARM的混合「大小核」架構應用於桌面x86電腦,該架構結合了較大的高效能核心與較小的高效核心。
Intel新的效能(P)核心,其IPC平均比Rocket Lake中的Cypress Cove體系結構高出19%。

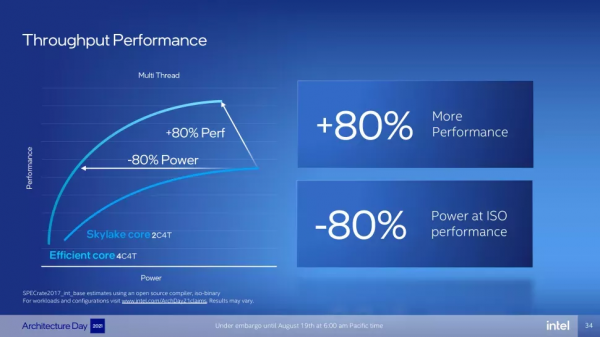

Intel新的效率(E)核心提供了卓越的面積效率(佔地面積小)和效能功耗比。其中四個小核心與Skylake核心位於同一區域,在多執行緒工作時提供80%的效能增益(相同功率)。
在單執行緒工作中,單個效率核心的效能也比單執行緒Skylake核心高40%(相同功率下)。

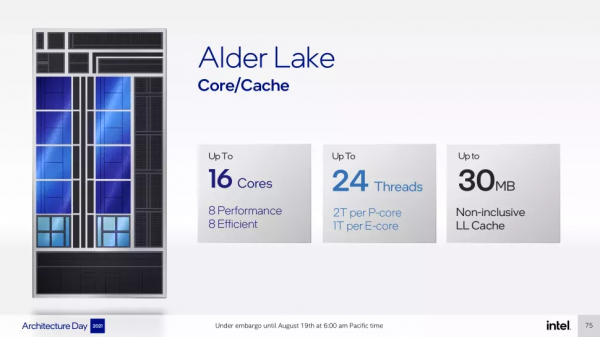

Alder Lake SoC TDP額定值從9W到125W,基於Intel 7製程(10nm Enhanced SuperFin)。臺式電腦配備多達8個性能(P)核心和8個效率(E)核心,總共16個核心和24個執行緒,單個晶片最多30 MB三級快取。
同時,Alder Lake還最新的DDR5記憶體(也支援LP4x/LP5)。臺式電腦晶片支援x16 PCIe第5代連線和額外的x4 PCIe第4代連線。
嗯。。。看上去好像很厲害的樣子。
但AMD表示不服,不服就來跑個分先!
核心| 執行緒 |
P-Core 基頻/超頻(GHz) |
E-Core 基頻/超頻(GHz) |
TDP/PBP/MTP |
L3快取 |
|
Ryzen 9 5950X |
16P|32 |
3.4/4.9 |
- |
105W |
64MB (2x32) |
Core i9-12900K /KF |
8P+8E|24 |
3.2/5.2 |
2.4/3.9 |
125W/241W |
30MB |
Ryzen 9 5900X |
12P|24 |
3.7/4.8 |
- |
105W |
32MB (1x32) |
Core i9- 11900K |
8P|16 |
3.5/5.3 |
- |
125W |
16MB |
Core i7-12700K /KF |
8P+4E|20 |
3.6/4.9 |
2.7/3.8 |
125W/190W |
25MB |
Core i7- 11700K |
8P|16 |
3.6/5.0 |
- |
125W |
16MB |
Ryzen 7 5800X |
8P|16 |
3.8/4.7 |
- |
105W |
32MB |
Core i5-12600K /KF |
6P+4E|16 |
3.7/4.9 |
2.8/3.6 |
125W/150W |
16MB |
Core i5- 11600K |
6P|12 |
3.9/4.9 |
- |
95W |
12MB |
Ryzen 5 5600X |
6P|12 |
3.7/4.6 |
- |
65W |
32MB |
Intel Yes?
這次,Intel的第12代處理器可以說是幾年來第一次,不僅僅成功地超越了自己的上一代產品,而且還幾乎全面超越了AMD最強的消費級CPU(僅限於本測試)。
在AMD最擅長的多執行緒方面,旗艦級的Intel i9-12900K竟然擊敗了Ryzen 9 5950X。
不過在Passmark基準測試中,AMD還是略勝一籌。
滑動檢視下一張圖片

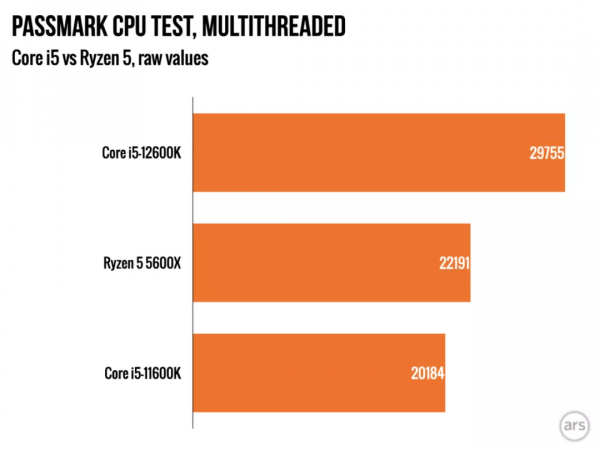

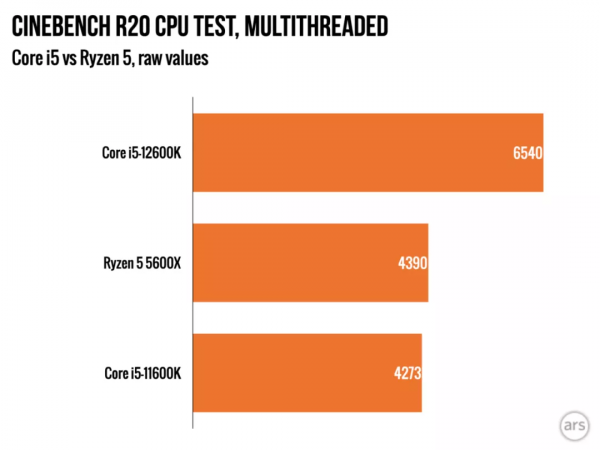

甜品級的Core i5-12600K更加誇張,以30%至50%的「微弱優勢」擊敗了去年的i5和Ryzen 5600X。
這種程度的提升可以在與CPU有關的任務中立即感受到的,甚至都不需要用到秒錶。
滑動檢視下一張圖片

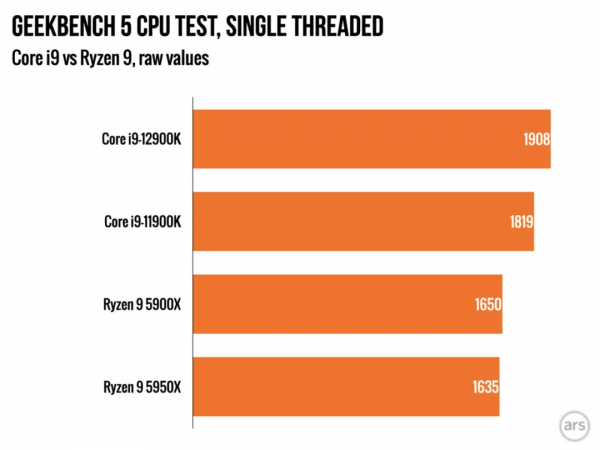

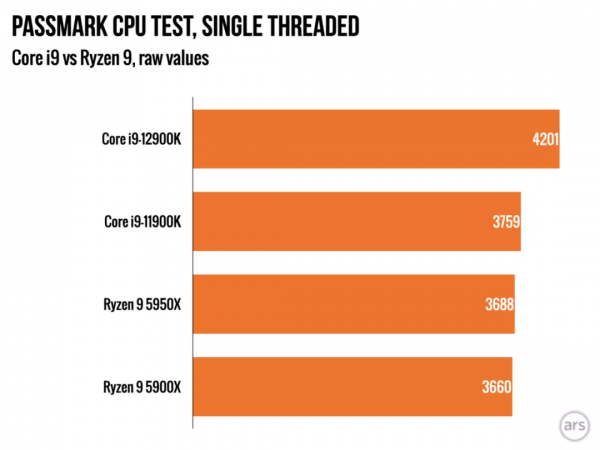

單執行緒一直以來都是Intel的主場,由於AMD的Zen 3系列連Intel的11代CPU都沒跑過,面對這次進行了全面升級的12代Alder Lake就更加束手無策了。
滑動檢視下一張圖片
其實,i9-12900K擊敗12核、24執行緒的Ryzen 9 5900X並不讓人感到很驚訝,畢竟憑藉著DDR5記憶體和四核優勢,有點勝之不武。
不過,看到i9-12900K超過5950X是一個相當大的驚喜。
要知道,AMD的旗艦產品Ryzen 9 5950X採用傳統的16核、32執行緒設計,所有核心都是「大」的高效能核心,採用對稱多執行緒(SMT,也稱為「超執行緒」)。
相比之下,i9-12900K僅提供16個核心和24個執行緒,其中8個「效能」核心採用SMT,8個低效能「效率」核心不採用SMT。
用更少的執行緒,卻取得了更高的效能,難道這次Intel真的要Yes了嗎?
功耗拉胯,效率核心不節能!
先別急,來看看「溫度」怎麼說。
根據@馮偉文的測評顯示,使用240一體式水冷在26℃的室溫環境下,迴圈執行Blender CPU渲染,i9-12900K默頻就達到了99℃,差一點點就撞牆了。
在壓力更大的Prime95 Small FFT壓力測試裡面,i9-12900K的核心溫度直接來到100℃並觸發了溫控保護。
於是乎,想在i9-12900K上發揮默頻效能,就需要至少280的水冷。想要全核心超頻的話,360的水冷散熱器直接變成了剛需。
所以說,雖然Intel在理論效能上超過了AMD,但是Intel Alder Lake的原始功耗和每瓦效能仍然比競爭對手的設計差得多。
Alder Lake更高的核心數量也意味著更高的功耗,幾乎達到了Intel第10代的水平,遠高於銳龍9 5900X或5950X。
綜合系統功耗測試中,i9-12900K有超過300瓦的系統功耗,比Ryzen 9 5950X在全速執行時高出100多瓦,雖然i9-12900K的中央處理器的封裝報告宣稱功耗約為230瓦,但事實很明顯不是這樣。
不過,雖然i9-12900K比i9-11900K消耗更多的功率,但12代提供了驚人的高效能,大約有50%的淨收益。儘管i9-12900K在能耗比上,仍然遠遠落後於銳龍9 5950X,但至少可以領先自己的前代。
關鍵的關鍵是,Intel這次主打的不是混合「大小核」帶來的效率提升嗎?
所以,如果考慮到Alder Lake宣稱的混合大小核節能設計,這整體效率確實說不過去,至少得比AMD的傳統全效能核心設定有優勢才行,對吧。
估計啊,這罪魁禍首恐怕是Intel的「10奈米」工藝。
雖然Intel聲稱其10nm工藝在密度上與AMD Zen 3的7奈米臺積電工藝基本相似,但密度不代表一切,有些地方肯定是拉垮了,否則這種功耗比差異(效能效率比銳龍9 5950X低約40%)還真沒法解釋。
不過,如果讓Intel和AMD的粉絲們現在就一件事達成一致的話,那就是看到這兩家x86架構巨頭之間真正的競爭和隨之而來的逐代效能的巨大提升。
畢竟,「把牙膏擠爆」是多麼令人高興的一件事。
