隨著手機效能的日益提升，做好散熱也成為了保障體驗的重中之重。石墨、熱管、VC液冷，幾年時間手機散熱技術持續更迭。今天，小米正式推出一項面向未來的散熱技術：環形冷泵散熱技術。 它參考航天衛星散熱方式，將冷卻液抽至手機發熱區，透過汽液相變，讓熱量高速傳導，形成順暢的單向冷卻環路。實現兩倍於VC的散熱能力，是迄今為止手機最強被動散熱系統！將於2022年下半年量產落地。
與VC液冷師出同門
但又大不一樣
環形冷泵由蒸發器、冷凝器、補償腔以及蒸氣和液體管道組成，蒸發器處於手機主機板熱源區域，當處理器等熱源高負載執行時，冷液蒸發為汽態，透過自然膨脹驅動氣流進入蒸氣管道。 當蒸汽流入冷凝器後，凝結成液，透過毛細力吸入液體管道進而回到補償腔為蒸發器進行冷液補給，如此迴圈，無需外加動力。
雖然相變原理與VC液冷相同，但由於結構不同，實際效果大不一樣。常規VC液冷由於無法汽液分離，所以向冷凝器移動的熱蒸汽和向蒸發器迴流的冷液體相向運動，相互阻礙，在高負載情況下容易出現液體迴流困難。 同時，環形冷泵由於特殊蒸汽管道設計，氣道阻力大幅降低30%，蒸汽流通更流暢，從而可以實現熱量定向遠距離冷端輸送，使最大傳熱功率提升100%。
單向流通
散熱重中之重

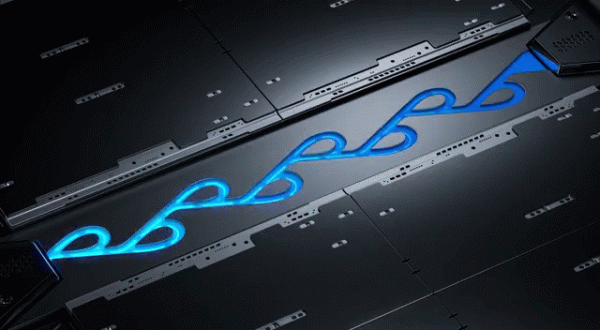

為何環形冷泵中的汽液可以單向流通？最重要設計就是在補償腔內增加「特斯拉閥」結構。 「特斯拉閥」類似單向閥效果，液體透過特斯拉閥從液體管道向蒸發器正向流通時正常放行，而蒸汽從蒸發器向補償器逆向流通時，依靠特斯拉閥內特殊設計讓蒸汽迴流互懟無法正常流通，進而實現單向流通的效果，大大提高氣液迴圈效率。

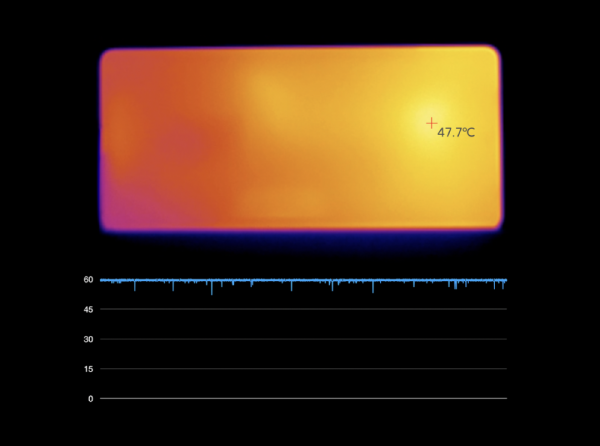

實測方面，我們將一臺小米MIX 4魔改，散熱部分更換為環形冷泵，同時使用《原神》進行30分鐘測試，在60幀+最高畫質下可滿幀持續執行，機身最高溫度47.7℃，相較普通驍龍888手機機身最高溫度低5℃，甚至比遊戲手機有著更好的幀率發熱表現。
得益於特斯拉閥帶來的熱量單向流通、汽液分離和低阻力汽道設計，小米自研環形冷泵的形態可以更加自由，幾乎可以實現在機身內部任意形態的堆疊。 例如可以做成“口”型，透過中空形態為電池增加厚度，提升電池容量；做成“凸”型則在增大電池的同時，為超大相機模組留出空間，堆疊想象空間可觀。
這，是手機散熱的一次跨越式提升
這，就是小米自研冷泵。
