尖晶石是一種歷史悠久的寶石品種，但在古代它一直被誤認為紅寶石。目前世界上最具有傳奇色彩、最迷人的重361克拉的‘’鐵木爾紅寶石‘’和1660年被鑲在英帝國國王王冠上重約170克拉的“黑王子紅寶石”，直到近代才鑑定出它們都是紅色尖晶石。在我國清代一品官員帽子上的用的紅寶石頂子，幾乎全是用紅色尖晶石製成的。
一、尖晶石的基本性質
01、礦物名稱
尖晶石，在礦物學中屬尖晶石族。
02、化學成分
MgAI2O4，可含有AI、Cr、Fe、Zn、Mn等微量元素。
03、晶系及結晶習性
等軸晶系，常呈八面體晶形，有時八面體與菱形十二面體、立方體成聚形。
04、光學性質
04-1、顏色
尖晶石可有紅色、橙紅色、粉紅色、紫紅、無色、黃色、橙黃、褐色、藍色、綠色、紫色等多種顏色。
04-2、光澤、光性及透明度
尖晶石為玻璃光澤至亞金剛光澤；光性均質體；透明至半透明。
04-3、折射率、解理、硬度及密度
折射率：1.718；解理：無；硬度：莫氏8；密度：3.60g/cm3。
二、內外部顯微特徵
01、固態包體
尖晶石內部常見八面體負晶，其內區域性被方解石、白雲石填充，其次可見片狀石墨、柱狀磷灰石時、榍石針狀等包體。

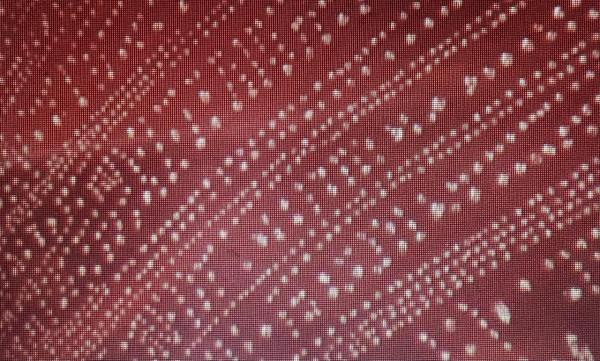

尖晶石內部的八面體負晶串珠狀分佈。

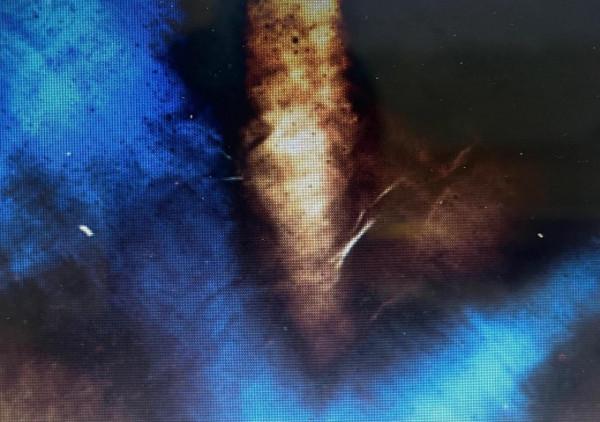

白雲石充填的八面體空晶及放射排列的雲狀物由細小的針狀晶體或管狀物組成

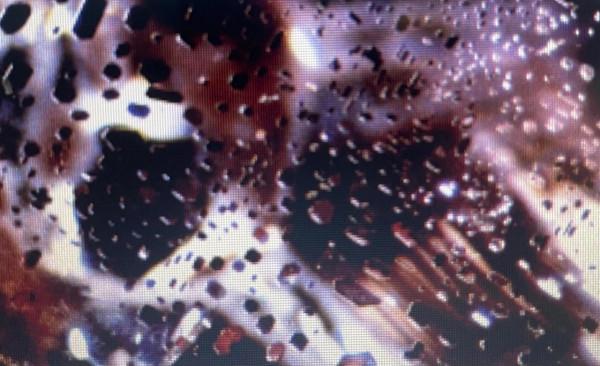

平滑的石墨六邊形小板晶，沿尖晶石的八面體排列。
02、液態包體
開放裂隙中常見的液態包體，八面體晶體包體周圍可有張力裂隙形成的指紋狀包體。
流體包體形成的羽狀物
三、特殊的光學效應
星光效應（四射星光、六射星光）稀少，變色效應。
四、合成尖晶石及其鑑別
01、焰熔法合成尖晶石特徵。
01-1、折射率比天然的尖晶石高一般為1.728(天然的1.718）。
01-2、偏光鏡下呈均質體的全消光，但不均勻常，常有柵格狀或斑紋狀異常消光。
01-3、內部包體：可見氣泡呈串珠狀或異型，弧形生長紋，可能有氧化鋁不溶殘餘物。
01-4、紫外熒光：在長、短波紫外線下均有熒光，而且短波下常呈白堊狀熒光。
01-5、光譜：合成的鈷尖晶石在544奈米、575奈米、595奈米、622奈米有寬吸收帶。
紫紅色尖晶石中的氣泡
尖晶石內過量鋁引起的異常雙折射.在垂直偏光下與羽毛狀、網狀、條狀或雲霧狀消光呈現。
02、助熔劑法合成尖晶石特徵
助熔劑法合成的尖晶石與天然尖晶石的區別。他們主要表現在內部特徵，吸收光譜、熒光特徵的差異。見下圖：
五、尖晶石的主要產地
歷史上尖晶石的著名產地主要是緬甸、斯里蘭卡、柬埔寨、泰國和中國，原蘇聯、非洲也有發現。
我國尖晶石主要產自河南、河北、福建、新疆等。
下節主講〈碧璽寶石鑑定〉
