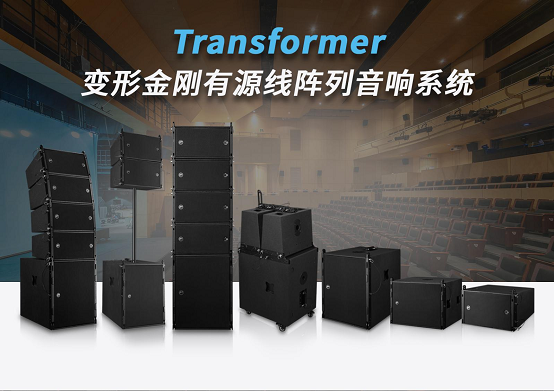

惠威全新推出的TR系列Transformer變形金剛有源線陣列音響系統,是集聚創新元素的一款運裝一體化線陣列音響產品,也是惠威線陣列音響系統向“數字化、微型化、輕量化”方向延伸的一個全新的產品系列。
TR系列涵蓋多種尺寸的超低頻音箱及全頻音箱,精巧的造型設計融合卓越的電聲科技,讓TR系列更容易滿足不同建築環境下多種不同的擴聲需求,例如高品質、高畫質晰度的禮堂、多功能廳及現場流動演出,在提供理想解決方案的同時為演出帶來極大的便利。

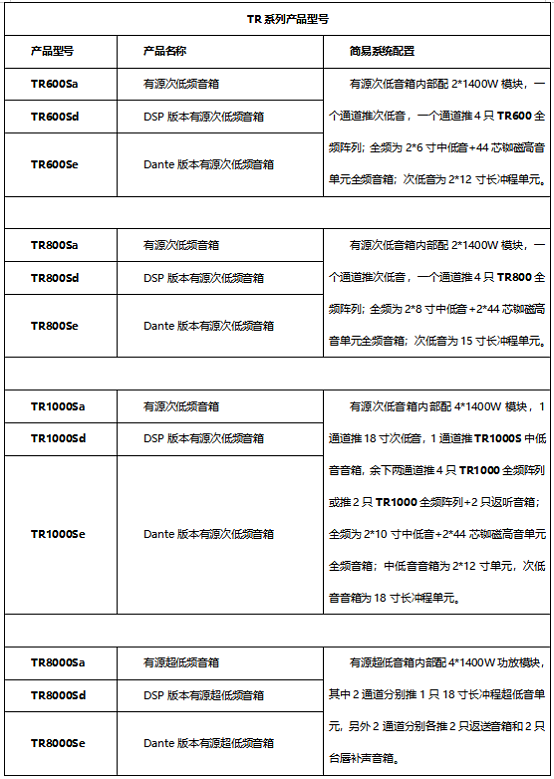

一、產品系列
有源、輕量、微型是Transformer變形金剛有源線陣設計的出發點,融合科技的“有源之聲”,專為便捷安裝打造,是現場擴聲應用的理想之選;TR有源系列涵蓋多個產品型號,包含多種尺寸的有源超低頻音箱和全頻音箱,組成多用途線陣列音響系統,使用者可以根據使用場所來進行合理化選擇,整個系統對於音訊訊號的遠距離傳播十分出色,同時能夠兼具聲音的質感和量感。
其他更為複雜的配置詳見產品說明書。
二、產品亮點
運裝一體的速裝音響系統
惠威專業音響工程師在設計之初,考慮到傳統的線陣列音響系統在安裝過程中大量的運輸工作,為了實現施工減負,輕鬆完成音響系統的運輸、安裝工作,工程師在產品運裝以及組合方面,做了大量的科學設計和模擬實驗來最佳化產品的結構,讓TR系列更加便攜靈活,真正達到“輕量化、簡易化”,實現“輕鬆運輸-輕鬆安裝-輕鬆拆卸”,確保使用者安全快捷的安裝和有效快速的運轉操作。
多通道dante網路傳輸及WiFi無線控制
TR系列根據有源功放模組分為普通版本、DSP版本和Dante版本,來滿足客戶的多樣化需求;其中Dante版本採用行業內最先進的Dante網路傳輸和控制協議,透過PC端、交換機和功放主機組網,實現單根網線同時高速傳輸4通道96KHz取樣頻率的音訊訊號,網路延時在毫秒級以內,整套擴聲系統使用普通的網線和通用的網路交換機連線,實現了簡便,輕鬆操作的目的;系統可以透過USB或WiFi連線電腦,使用定製的上位機軟體對系統進行遠端操作和控制。
(PC軟體部分介面展示)

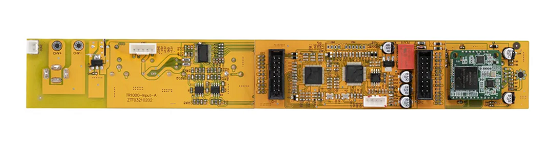

內建進口ADI高速DSP處理器
內建高轉換速率DSP處理晶片,可透過上位機控制軟體,實現對各路訊號進行路由、增益、PEQ、 高低通、遠端開關機等控制:同時有完善的訊號壓限,延時及輸入和輸出電平實時監控和控制,能滿足多種場合的音響系統需求。
帶通聲學設計&同軸線聲學設計
TR系列中的超低頻音箱系列,高效率的帶通式超低音音箱內裝大口徑低音驅動單元,搭載先進的單元設計技術,為TR系列帶來充沛的低頻能量;TR系列的全頻音箱由大尺寸低音單元和44芯數高音單元組成,採用同軸線聲源技術,將高音單元與低音單元位於同一軸線,形成同軸結構的擴聲方式,精準的單元內部佈局契合線聲源陣列設計原理,實現精確及對稱的恆指向波導覆蓋,同時滿足線聲源的準確定位,能夠在試音區域呈現高品質音色和極佳的聲音清晰度。
三、產品單元結構
TR系列的全頻音箱與超低頻音箱組成精巧型的音響系統,秉承惠威一貫的技術特點,經過大量的模擬實驗和測試,先進的聲效處理演算法確保了TR系列在大動態響應下保真度的一致性和可靠性,保證源源不斷強勁的聲音輸出,有效地維持區域內持續高質量的聽音感受;良好的垂直覆蓋面線聲源,指向性好,連續聲壓級高,動態大,瞬態好。
(1)高頻單元
TR系列陣列全頻箱採用44芯數釹磁高音單元,大尺寸的高音振膜配合壓縮驅動器,當高音振膜振動時,高音經壓縮驅動器中心相位調節器的聲道透射,聲波氣流透過時產生加速強化能量的效果,藉以提高工作效率,讓高頻的瞬態表現特性更為凌厲。

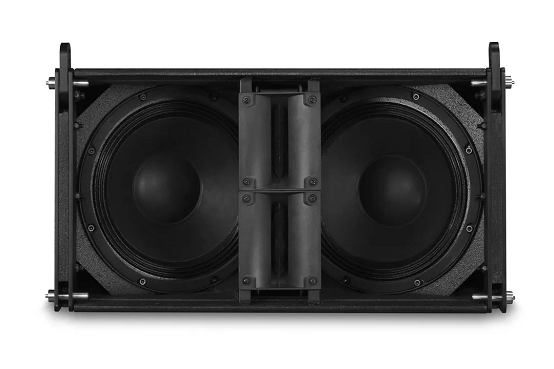

(2)中低頻單元
TR系列採用的是惠威定製的低音單元,TR600Sa/TR600Sd/TR600Se採用的是2x12"(65mm音圈)的低音單元,TR800Sa/TR800Sd/TR800Se採用的是15"(75mm音圈)的低音單元,TR1000Sa/TR1000Sd/TR1000Se採用的是18"(100mm音圈)的低音單元,大口徑的低音喇叭加上獨特的聲腔設計,讓TR系列的超低頻音箱的低音迅猛強勁,寬指向性號角設計,搭配內建專業電聲技術最佳化的分頻網路,讓音箱的低頻表現力充滿質感。
四、產品安裝示意
惠威TR系列的全新亮相,新型的網路傳輸和控制技術,是惠威線陣列音響系統向“數字化、智慧化”轉型的開端,無論是技術、結構設計還是產品工藝,每一個細節都精心打造,運裝一體的速裝系統配合緊湊型的箱體設計,能夠滿足吊掛、堆疊以及支撐使用等多種需求,在不同的應用場所可以自由靈活地搭配組合安裝。
