大家好，我是專注家居美縫知識分享的林哥美縫，6年家居美縫施工經驗，為大家分享最接地氣的家居美縫知識，希望大家能夠支援我，謝謝！
文章導讀:美縫劑發展到現在，可謂是家喻戶曉，火遍了全國。成為了家居裝修環節中，必不可少的縫隙美化產品。相信大家也知道，美縫劑也不是什麼高階技術產品，技術含量不高，看似施工很簡單，人人都會做。但是，會施工並不等於，每個人都能把美縫做好，特別是在施工中出現的各種問題？如美縫劑為什麼會變色發黃？是什麼原因導致的？應該怎樣避免？像這個問題，如果沒有豐富的施工經驗，是很難處理和避免的。林哥美縫今天就給大家，分享下自己的個人觀點和經驗，希望能夠幫助到大家。

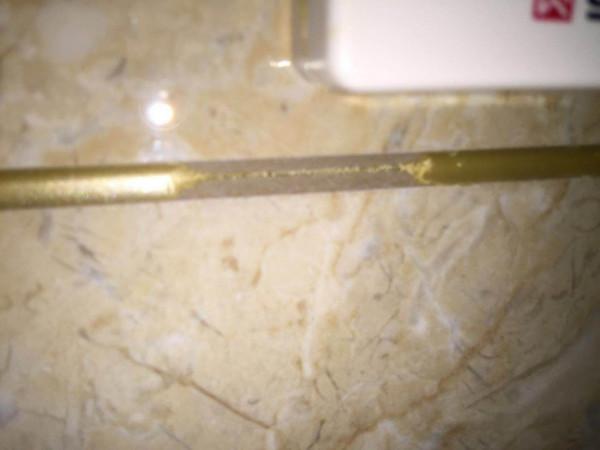

下圖是瓷白美縫劑變色發黃後的效果
瓷白美縫劑變色發黃後的效果
有些美縫劑為什麼會變色發黃？是什麼原因導致的？
不知道大家有沒有發現一個問題？凡是會變色發黃的美縫劑，無一例外，都是淺色系的美縫劑，而深色系美縫劑無論時間多久，都不會出現變色發黃的現象。
那麼，淺色系的美縫劑有哪些呢？
淺色系的美縫劑有以下這些；瓷白色美縫劑、亞光白美縫劑、象牙白美縫劑、月光銀美縫劑、閃亮銀美縫、銀白色美縫劑等。

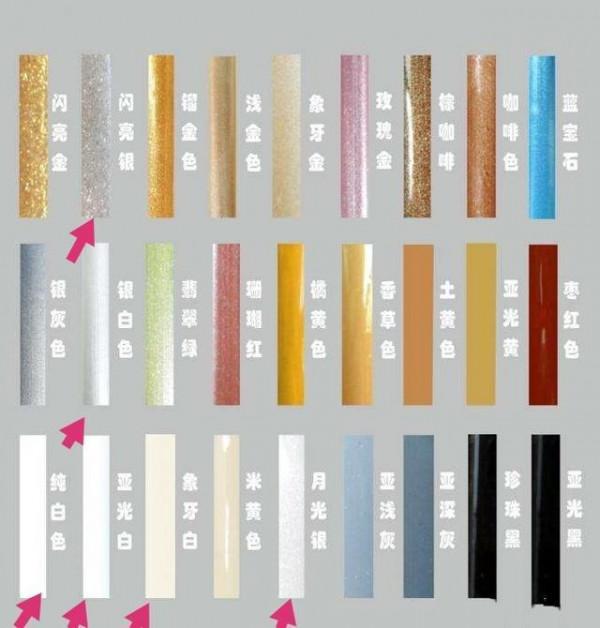

以下部分紅箭頭標註了的美縫劑就會變色發黃的
紅箭頭標註了的美縫劑就會變色發黃的
在分析講解淺色系美縫劑為什麼會變色發黃之前，首先宣告一下，目前市場上絕大部分的美縫劑生產廠家，對於“白色系美縫劑”耐黃變這塊，都還沒有很好的解決方案。雖然聽說只有少數一二個廠家聲稱，已經研發出了“耐黃變白色系美縫劑”，沒用過也不知真假。
導致淺色系美縫劑變色發黃的原因？無非就是以下幾種因素；
一、美縫劑使用添加了壬基酚，也會導致美縫劑變色發黃。
二、外部環境因素影響，長時間高溫暴曬導致美縫劑變色發黃。
三、美縫劑沒有添加了一種叫“1,3BAC耐黃變原料”導致美縫劑變色發黃。

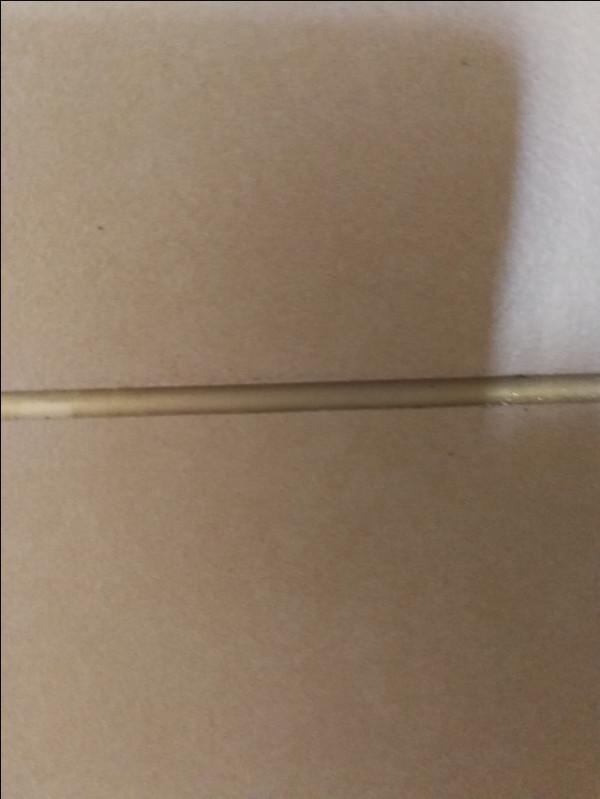

下圖是沒有黃變之前的白色美縫劑效果
沒有黃變之前的白色美縫劑效果
一、美縫劑使用添加了壬基酚，也會導致美縫劑變色發黃。

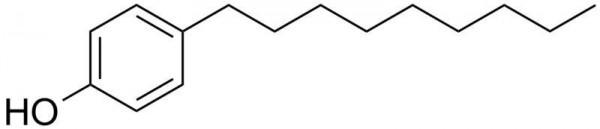

那麼，什麼是壬基酚？
壬基酚是一種重要的精細化工原料和中間體，外觀在常溫下為無色或淡黃色液體，略帶苯酚氣味，不溶於水，溶於丙酮；主要用於生產表面活性劑，也用抗氧劑、紡織印染助劑、潤滑油新增劑、農藥乳化劑、樹脂改性劑等。
壬基酚的作用？
1、促進膠體固化反應，縮短固化時間。
2、增加膠體表面光澤度，增強柔韌性。
3、提高膠體耐溼性，增強抗水滲透性。
4、柔化系統漆膜。
5、改善胺白化，提高系統的抗白效能。
壬基酚在美縫劑中的作用？
作為主流美縫劑的環氧樹脂屬於熱固性樹脂，需要配合固化劑才能實際應用。而固化劑大多采用的是脂環胺和聚醚胺型別。其最大缺點就是低溫下固化非常緩慢，需要升溫“30℃以上”或者新增大量促進劑才能完成固化。
添加了壬基酚的美縫劑，為什麼其耐黃耐黑性更差呢？
雖說美縫劑添加了壬基酚可以改善胺白化，提高系統的抗白效能，使美縫劑短期內的施工效果與正規美縫劑效果差不多。但是，劣質就是劣質，這種效果也只能維持2-3個月，最多半年後，美縫劑就會變色發黃，固化劑腐蝕性越大，耐黃變性就越差，美縫劑變色掉色也就更快。
壬基酚毒性很大，長期接觸不僅危害施工人員身體，並且在室內長期揮發，更會危害業主身體健康，嚴重的會導致不育和癌症。
二、外部環境影響，長時間高溫暴曬，導致美縫劑變色發黃。
外部環境影響是指什麼？
外部環境影響，林哥個人的理解是，像陽臺露臺、陽光房、外牆等區域。這些區域有些是半封閉的，有些全封閉的，還有些是敞開性的，這些區域都是容易受到外部環境因素影響。
美縫劑本身耐候性低，在日曬夜露，高低溫刺激下，特別是在高溫的暴曬下，會使美縫劑快速氧化，變色發黃，甚至脫落。
林哥根據個人的經驗和觀點，總結歸納了，以下6種容易變色發黃的美縫顏色，是很不適合用於陽臺露臺、陽光房、外牆等區域做美縫。
外牆黑色美縫效果
1、瓷白色（亮白）美縫劑；只要做過美縫施工的人，都知道瓷白美縫劑耐黃變效能差，就是在給室內瓷磚搭配美縫顏色時，都會盡量避免選擇白色美縫劑。主要還是因為白色美縫劑，前期效果好看，半年之後就會發生黃變，從而影響美縫美觀效果。至於陽臺露臺、陽光房、外牆等區域，就更不用說，如果做白色美縫劑，不出一個月美縫劑就會變色發黃的。
2、象牙白美縫劑；象牙白美縫劑倒是選擇的人比較多，主要還是因為象牙白本身就是白色偏黃，就算是後期黃變，效果反差性也比瓷白色美縫劑好，有一個過渡期慢慢黃變。
上圖客餐廳牆磚象牙白美縫效果
3、銀白色美縫劑；銀白色美縫顏色，這種顏色就和瓷白色美縫一樣，也是前期效果好看，3-4個月之後，就會變成非常難看的黃色。不過有一點可以放心，發生黃變的是整體，而不是東一點西一點，這樣雖然黃變了，影響也不是很大。
4、亞光白美縫劑；亞光白美縫劑雖說是環氧填縫劑，黃變效能優於雙組分美縫劑，但白色還是白色，始終，逃不過會黃變的命運，只不過黃變時間在1-2年之後才會慢慢出現。
月光銀美縫黃變後的美縫效果
5、月光銀美縫劑；月光銀美縫劑這個顏色，林哥已經2年沒有做過了，真的是怕了，不敢做這個顏色了。2年前做了3個衛生間，用的月光銀美縫劑，結果半年都不到，漂亮的月光銀就全部變成黃色的了，最後全部返工換顏色重做。
6、閃亮銀美縫劑；其實，閃亮銀美縫劑和月光銀美縫劑是一樣的，它們最後的命運都逃不過變色。只不過閃亮銀變色之後的效果，簡直是難以入眼啊！
閃亮銀美縫變黑後效果
市場上大部分的淺色系美縫劑，時間久了，不僅會黃變還會變黑，特別是在外部高溫環境下，會使美縫劑快速氧化變色。
三、美縫劑沒有新增，“1,3耐黃變清水料”，導致美縫劑變色發黃。
什麼是1,3耐黃變清水料？
其實1,3耐黃變清水料，也叫1,3BAC固化劑
產地、日本三菱
1,3BAC固化劑，又名1,3環己二甲胺，1,3-雙（氨甲基）環已烷，縮寫為1,3BAC,是一種脂環胺，由間苯二甲胺氨化而成。
可稀釋溶劑水，酒精、醚、正己烷、環己烷、苯等。
1,3BAC的一般性狀與特點:
結構式:
外觀:無色透明液體
粘度（cps/25℃）:9.1
密度（g/ml25℃）:0.945
凝固點（℃）:-70
活潑氫當量:35.5
主要特點:
1、耐黃變效能優異，具備優秀的耐候性，可在潮溼環境下操作；
2、固化速度快，即使在高溫低溫條件下也可以快速固化；
3、低粘度，易操作；
4、改性固化劑，適用於對色澤穩定性要求較高的場合；
5、清澈透明及良好的耐VU效能；
目前市場上大部分的美縫廠家，在生產美縫劑時，都沒有新增1,3BAC固化劑。只有極少數高階品牌的美縫劑，添加了1,3BAC固化劑。
其實，1,3BAC固化劑，不僅固化速度快，在穩定色澤，耐黃變這塊也是非常出色的。只是進口的1,3BAC固化劑價錢貴，大部分美縫劑廠家為了節省成本，只好使用國產固化劑，這也就是為什麼淺色系美縫劑，會黃變的原因所在。
1,3耐黃變固化劑
溫馨提示:大家購買美縫劑時，一定要選擇品牌美縫劑，雖說貴點但質量有保障，耐黃變時間比普通美縫劑長。品牌美縫劑2-3年才會黃變，普通美縫劑2-3個月就會黃變。
在選擇美縫劑時，應該怎樣避免呢？
個人觀點和經驗:
1、灰色系瓷磚搭配美縫顏色；深灰瓷磚配亞淺灰美縫，貴族銀美縫，淺灰瓷磚和白偏灰瓷磚配貴族銀美縫，或者配銀灰色美縫。
2、白色系瓷磚搭配美縫顏色；爵士白配珍珠黑美縫，黑金沙美縫，淺灰配貴族銀美縫。
3、黃色系瓷磚搭配美縫顏色；深黃色瓷磚配鑽石金美縫，或者香檳色美縫，淺黃色瓷磚配象牙金美縫，或者淺亮金美縫。
結束語:家裡美縫選色，應該多聽專業美縫師傅的建議，畢竟專業的美縫師傅做過的美縫多，經驗豐富，知道什麼顏色可以配，什麼顏色不可以配。
切記，別一味聽從設計師的話，因為大部分的設計師，為了追求效果，多數都會選擇白色美縫顏色。可不會幫你考慮，後期白色美縫，是否會變色發黃，而影響美縫效果，一句話，因為房子不是他的。
如果這篇文章能夠幫助到你，就請用你發財的手點個贊，再轉發給更多有需要的人，謝謝！
林哥美縫原創文章，頭條首發
