當我們按一下開關，LED燈就會被點亮，然後定時幾秒鐘，最後自動熄滅，怎麼實現這個功能呢？
如果透過微控制器程式設計是很容易實現的，但如果不用微控制器呢？
這可就有點犯難了。
其實不用微控制器，也有很多方法實現這個功能。
接下來我們就使用555定時器來實現，在上一個影片中我們說過，它的應用非常廣泛，利用555實現這個功能，對它來說簡直是小菜一碟。
555定時器有3個工作模式。
上一個影片中，我們用555製作的LED燈閃爍，屬於無穩態工作模式。因為它輸出的電平一直在變化，沒有一個穩定的狀態，所以叫無穩態工作模式。
而今天我們要應用它的單穩態工作模式，在它工作的時候，它一直輸出低電平，而當我們按下開關時，它輸出高電平，並延時一段時間，然後又自動恢復低電平，並一直保持。
你看只有我們去觸發它，它才輸出高電平，而在預設情況下，它一直輸出穩定的低電平，這就是單穩態工作模式。
接下來我們說一說怎麼讓它去實現我們開頭說的那個功能。

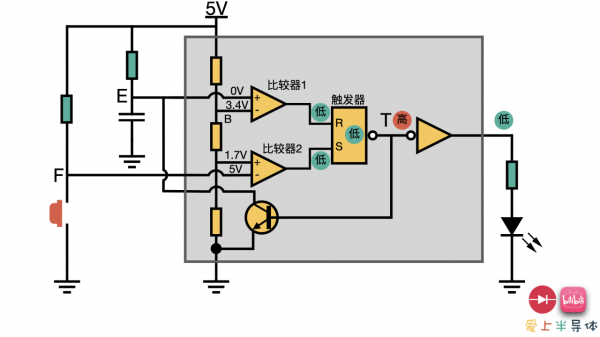

這是它的電路原理圖，為了讓大家更容易理解，原理圖上省略了一些無關緊要的東西。
555定時器部分，我們不再贅述，上個影片已經講過。
當我們給它上電之後，它的輸出是低電平，LED燈一直是熄滅狀態。
因為這個輸出緩衝器對結果取反，此時T點應該是高電平，所以三極體此時導通，所以E點電壓可以看做0V。而B點電壓為3.4V，對於比較器1而言，反向電壓大於同相電壓，所以它輸出低電平。
同理比較器2也輸出低電平。
如果都是低電平，觸發器會一直保持這個狀態。
然後當我們按一下開關，注意是按一下就馬上鬆開。
按下的一瞬間，F點的電壓為0V，對於比較器2，此時同相輸入端大於反向，所以它輸出1，對於觸發器來說S為1,R為0，所以它輸出高電平，但是這個小圓圈會對結果取反，所以T點為低電平，後面再一次取反，所以它最後的輸出就是高電平，LED燈被點亮。
還有就是當我們鬆開按鈕之後，F點即使電壓變為5V，但觸發器的輸出依舊為高電平，因為鬆開之後，F點的輸入變為5V，比較器2的反相大於同相，它輸出低電平，對於觸發器來說兩個都是低電平，它的狀態不會發生改變。
因為T點是低電平，所以三極體截止，相當於斷路，此時電源開始往電容上充電，當充電到3.4V時，比較器1的同相開始大於反相，所以它的輸出為高電平，對於觸發器，此時R為1，S為0，所以它輸出低電平，經過兩次取反之後，最終它的輸出也是低電平，所以LED燈熄滅。
此時T點為高電平，所以三極體又導通，電容開始透過三極體放電，E點又會小於3.4V，所以比較器1又開始輸出低電平，但即使輸出低電平，對觸發器來說也沒有影響，因為它的兩個輸入都是低電平，它會一直保持上一個狀態，也就是輸出低電平的狀態。
如果我們不按開關它會一直保持。
最後我們來說一下，LED燈的延時時間怎麼算。
當我們按下開關的一瞬間，LED燈被點亮，電容充電到電源電壓的三分之二時，LED燈熄滅。

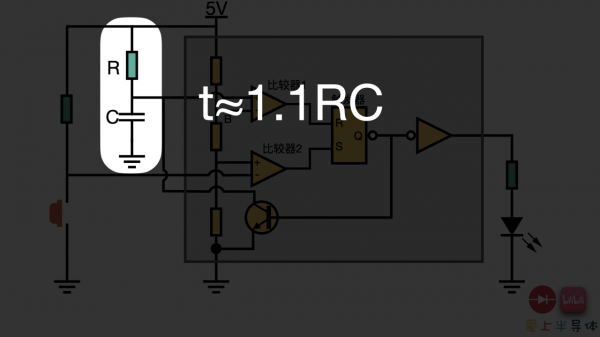

這是延時時間t的計算公式，如果我們想要延時3秒鐘，只需要選擇10K的電阻，273uf（微法）的電容就可以。
如果我們選擇10F（法）的電容，100K的電阻，就能延時100萬秒，也就是277個小時。
好了影片到此結束。
