近幾年，不少手機廠商有拓寬智慧家居類的產品，其中智慧攝像頭也是一大市場。而真要說到安防類的智慧家居，還是要看專業品牌。例如eWiseTech這次入手的螢石，就是一個非常有名的智慧安防品牌。今天要拆解的就是螢石精靈球新C6，一款4MP智慧家居攝像機。
拆解步驟
螢石精靈球新C6拆解從底座開始，底座有3顆用雙面膠固定的矽膠防滑墊。取下防滑墊，就可以看到螺絲。接縫處有一處缺口，可以用來撬開底座與外殼間的卡扣，方便拆解。底座配有鋁製金屬配重材料，配重金屬用來增強整機穩定性。
介面板透過2顆螺絲固定在底座支架上，支架中間配有金屬的軸承和固定墊片。底座支架內側為鋸齒設計，鋸齒間有潤滑油痕跡。連線導線穿過支架與介面小板連線攝像機內部元件。
介面小板整合Micro USB介面和RJ45乙太網口，USB口為整機電源輸入端，RJ45網口邊上有1顆S16503乙太網變壓器。

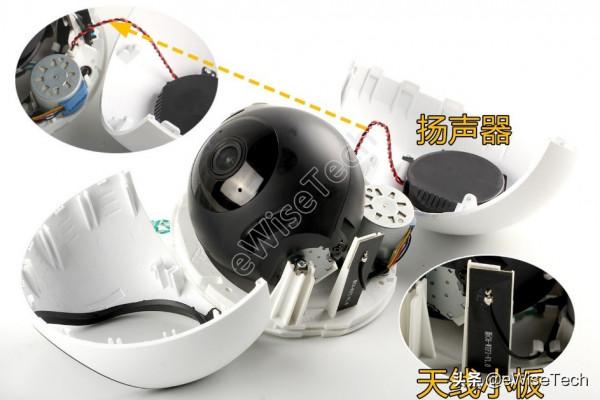

攝像機前後外殼用卡扣方式固定。攝像機主體結構被包裹在前後殼內，殼體為PC+ABS材料。後殼揚聲器模組與支撐架轉介面連線，轉介面連線到黑色球殼內主機板。PCB天線小板用雙面膠貼在塑膠支撐架側面。
水平和垂直電機馬達用螺絲分別固定在各自安裝位。各元件連線線都被支撐座上線槽卡扣固定。攝像機背面，支撐架上各元件透過連線線連線至黑色球殼內部。
後殼配有40毫米揚聲器單元，揚聲器與殼體間有一圈泡棉膠，後面是PC+ABS材質黑色音腔蓋用2顆螺絲固定。
攝像機黑色球殼使用1顆螺絲加卡扣方式固定。球殼為PC+ABS材質，前半部為主機板，攝像頭安裝位，各個元件連線線與主機板連線。水平步進電機與支撐架之間有一層白色膠墊。
主機板背面有一塊鋁製金屬散熱片，球殼後半部為大面積鏤空設計,有助於攝像機主體散熱。殼體一側安裝有垂直步進電機。
拆下支撐架上所有元件。
螢石精靈球新C6支援2.4G/5G雙頻無線連線，無線通訊天線採用PCB平板天線，無線訊號更穩定。
水平旋轉歸位微動開關，在攝像機進行雲臺校準時攝像機水平旋轉至極限角度時，開關會限制雲臺繼續旋轉並反方向推動，使攝像機歸位至正確角度。
主機板背面配有鋁製散熱片，散熱片與主機板間有2塊白色散熱膠墊。獨立無線射頻模組小板，呈90度直角用插針式介面與主機板連線。

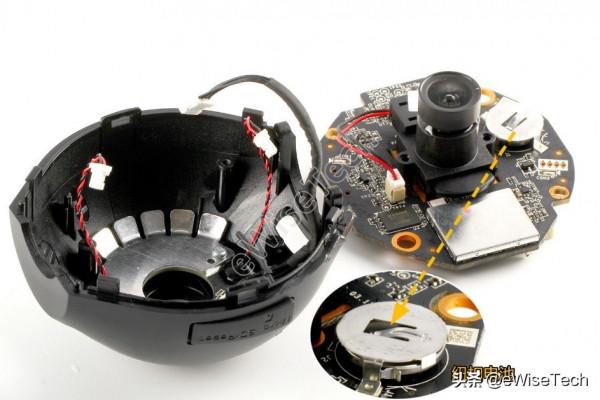

主機板透過卡扣固定在黑色球殼前半部，一側晶片有金屬遮蔽罩保護。主機板上配有一顆型號為CR1220紐扣電池，用於主機板記憶時間。

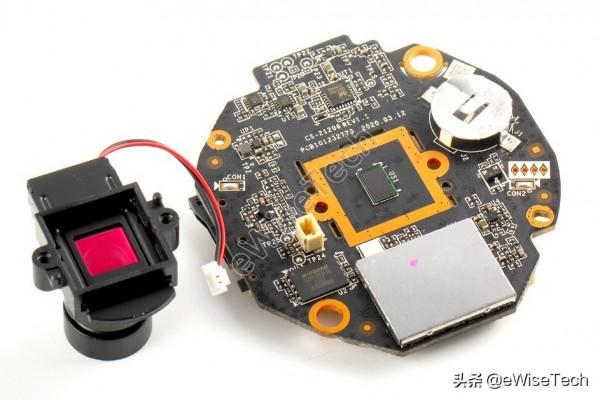

攝像機採用400萬畫素專用模組，鏡頭驅動模組與CMOS感測器分離設計，星光級CMOS感測器，400萬畫素，1/3英寸，F1.6光圈支援2K高畫質影片採集。
球殼內還有1塊LED燈板和2顆駐極體麥克風。燈板上整合2顆紅外燈和2顆資訊指示燈，與主機板之間透過連線線連線。在主機板背面有1塊鋁製配重金屬，配重塊用於輔助燈板散熱同時起到增強攝像機球殼模組穩定性。2顆駐極體麥克風用軟膠分別安裝在球殼兩側。
主機板資訊
主機板主要IC，背面主要整合各個元件聯結器和記憶體卡擴充套件槽。
1、ECZ5450S-雙核SOC晶片
2、Winbond-W25N01GVZEIG-快閃記憶體晶片
3、RM瑞盟科技-MS41939-馬達驅動
4、3PAEK- TPM8837C-馬達驅動

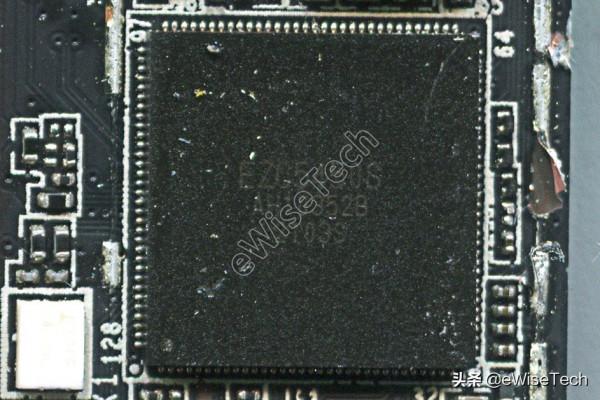

螢石精靈球新C6主控晶片使用的是一顆標示為ECZ5450S定製晶片，該晶片搭載CNN卷積神經網路模組，透過AI演算法能夠讓精靈球C6具備更強更靈敏的感知能力，讓攝像機起到更好的監控預警能力。
共使用了1顆瑞盟科技MS41939，和2顆思瑞浦微電子TPM8837C為攝像機垂直水平2個電機提供電源驅動。
總結資訊
螢石精靈球C6 4MP版整機採用PC+ABS材質外殼，拆解較為簡單。由於產品定位於室內智慧監控攝像機，主機內部沒有采用任何防水措施和防水材料。
內部多為螺絲加卡扣固定，各元件間連線導線配有尼龍編制網包裹並用理線卡扣固定。內部配有3塊鋁製金屬配重材料，對整機起到良好的穩定性，其中2塊位於攝像機主球殼體內，同時為主機板和LED燈板提供散熱。（編：Judy）
