從事電工的朋友們肯定都沒少遇到過低壓線路短路故障吧，說到短路故障大家不外乎就是用萬用表測量兩根導線阻值，阻值太低基本上屬於短路故障無疑，排查短故障的過程一是透過插拔電器、把線路分段解頭後複測阻值，如果阻值恢復說明已拔出的電器或已解頭的線路後端存在短路故障；二是在短路迴路上串接較大功率的電器，使短路點流過這個電器的電流，保證短路線路可以持續通電便於使用鉗形電流表測量故障迴路電流，直到找到故障點。上面的方法實際上都是處理短路故障的正確方法，但是本人經實踐覺得處理短路故障還有改進的空間，特別是大家遇到室內暗線短路故障，由於線路走向不清楚，處理的時候很可能要拆開很多線盒進行檢查，當拆開檢查後又沒有故障，馬上又要把開關插座面板恢復原狀，是不是非常麻煩而且耽誤時間？本文今天介紹一種土洋結合查詢室內線路短路的方法，現在就分享給大家。
所謂“土”，就是我用閒置電流鉗自制的一個小玩意兒這裡稱它為電流探頭吧，所謂“洋”，我指的就是萬用表、鉗形電流表等工廠化生產出來的儀器儀表。
說道這裡可能有人會說：查詢室內暗線走向我們可以用市面上售賣的感應電筆啊，貼著牆面測過去，有導線的地方他就發光不是很方便嗎？你這勞神費力不是畫蛇添足嗎？其實感應電筆和我自制的電流探頭是兩個工作原理大相徑庭的東西，感應電筆是靠接收電場輻射訊號再透過高阻抗場效電晶體放大後驅動聲、光顯示裝置的工作原理，此種電筆無論線路有無電流，只要感應到電場存在就會發光；而我自制的電流探頭必須迴路有電流產生磁場，感應線圈感應磁場後產生感應電壓驅動聲或光指示線路有電流存在，電流消失就不會有聲光指示。
土、洋結合查詢室內暗線短路故障過程就是將發生短路故障的線路串聯較大功率電器（200w以上），確保短路點有持續的電流流過，然後用我自制的土炮電流探頭，先貼著牆面或到每個線盒四周測試電流流向，有電流的地方揚聲器會發出較強的嗡嗡聲，沒有電流或電流很小的地方，揚聲器嗡嗡聲很小，依據這個現象我們知道短路電流的流向，當粗測鎖定短路範圍後，再對少部分線盒拆開用鉗形表精確測量鎖定短路點，這樣我們可以少拆很多接線盒，少拆很多線頭，是不是很省時省力呢？
好了，不廢話，馬上詳解具體制作過程，首先準備一套閒置不用的交流電流鉗，一臺具有音訊輸入介面的藍芽小音箱，一根3.5mm插頭音訊線。
所需材料：有音訊輸入功能小音箱、3.5mm音訊插頭線、閒置電流鉗
將電流鉗的銷子拆下，只利用其中一半鉗頭，因為電流鉗兩邊鐵芯和線圈是對稱的，利用其中任意一半即可。
電流鉗拆開後任意選一半使用
將3.5mm插頭線的一端外皮剝開，把遮蔽線和任意一根訊號線分別與電流鉗線圈的分別用錫焊進行焊接，接頭穿絕緣蠟管進行保護。
把鉗頭線圈和3.5mm插頭訊號線小心焊接並處理好接頭
注意鉗頭轉軸處的兩邊凸起應該鋸掉，以便鉗頭使用過程中能與前面緊密貼合，把線頭適當隱藏後把鉗頭轉軸處缺口妥善處理好後製作就算完成了。
電流鉗轉軸兩側凸起要鋸掉，以便緊密貼合牆面
裝好後插上藍芽音箱試試工作是否正常
下面我們就來詳細介紹如何開展短路故障的排查過程。
一定要斷開其餘正常回路的開關，防止正常回路故障電流乾擾短路故障判斷，再把有短路故障的線路串接一個200W以上的負載（負載越大訊號越明顯，有助於判斷），以保證短路迴路有持續的電流流過，然後把鉗頭3.5mm訊號插頭插入藍芽音箱音訊輸入插口，開啟藍芽音箱電源開關，
藍芽音箱貼近耳朵聽電流聲的強弱變化

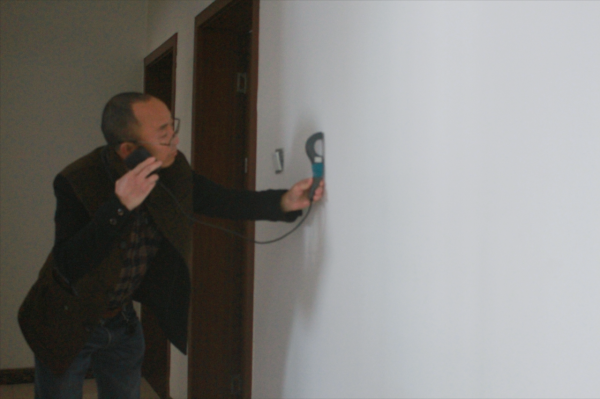

線上盒四周掃描辨別電流流向的方位
如果已知導線走向就將鉗頭順著線路走向測過去，或者在每個線盒四周測量，如果有很強的交流嗡嗡聲，說明短路電流經過了此處，然後再次排查下一個點直到訊號消失處，短路故障就在訊號消失處至最後有訊號的接線盒之間，這樣短路大致位置已測出，此時再用萬用表或鉗形表出場對大致範圍的線路阻值或電流進行測量即可證實短路具體位置，故障找到後處理方法就不再贅述，以上方法本人制作出來後親測後非常好用，不想據為己有，所以分享給大家，如果能真真正正幫助大家提高短路故障處理效率，那真不枉我碼1000餘字的辛苦。
