AUKEY是知名的跨境電商公司，主要從事自主品牌科技消費品的研發、設計和銷售。名字由AU金和KEY鑰匙結合，AUKEY即金鑰匙，中文寓意驕傲的基石。Key Series“音鑰系列”是其旗下的無線耳機系列，今天將要拆解的是其中的一款真無線耳機產品KeySeries T10。
AUKEY KeySeries T10真無線耳機在外觀設計上非常的具有特色，榮獲了德國IF設計獎。充電盒採用了圓形造型，180°旋轉開蓋設計，耳機為豆狀入耳式，配備矽膠耳翼和耳塞，提供舒適穩固的佩戴效果。
功能配置方面，耳機採用了6mm石墨烯振膜微動圈揚聲器，藍芽5.0晶片，支援AAC解碼，提供高保真音質；採用觸控操作，支援喚醒語音助手；支援IPX5級防水；支援無線充電，擁有7+17小時的整體續航。下面就讓我們來看看這款產品的詳細外觀設計和內部功能配置吧~
一、AUKEY KeySeries T10真無線耳機開箱

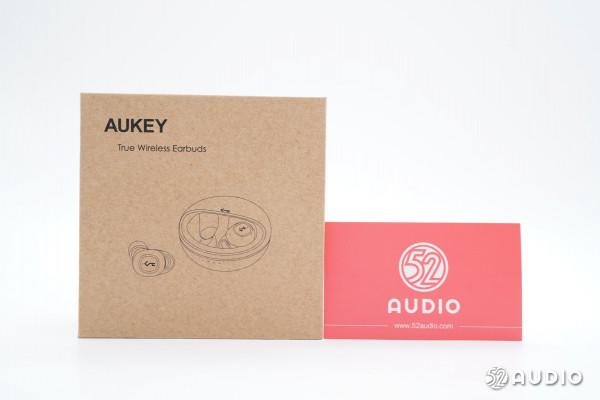

包裝盒採用了天地蓋結構，環保材質。正面設計有產品的速寫外觀圖，以及AUKEY品牌LOGO，和產品型別真無線耳機。

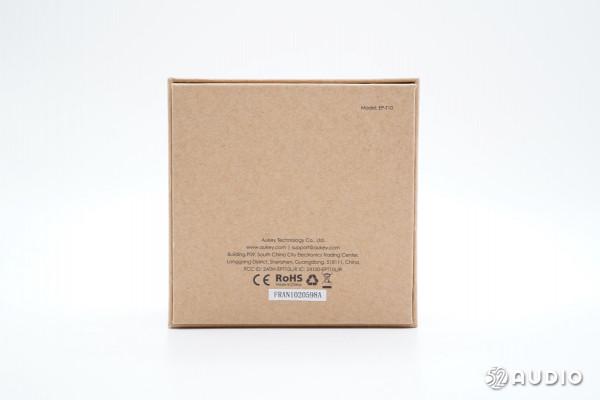

包裝盒背面是AUKEY的部分公司介紹，右上角有產品型號：EP-T10。
側邊印刷有可迴圈標誌和“GO GREEN WITH AUKEY”。

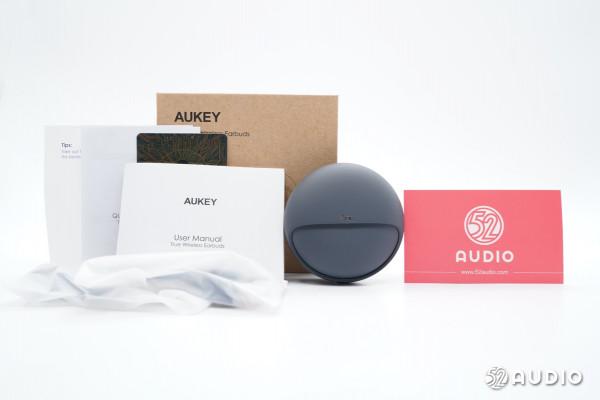

包裝盒內物品有耳機、充電線、耳塞、耳翼和產品說明書。

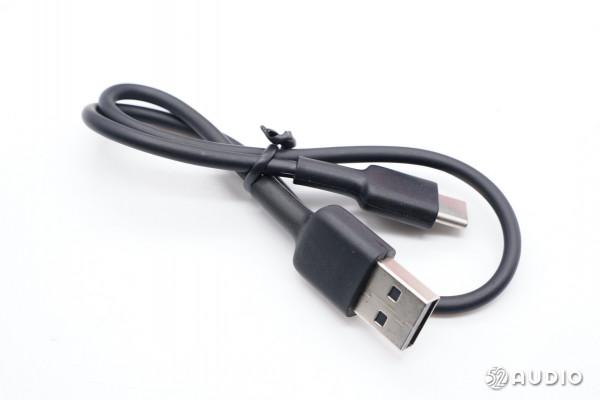

USB-A to USB Type-C充電線。

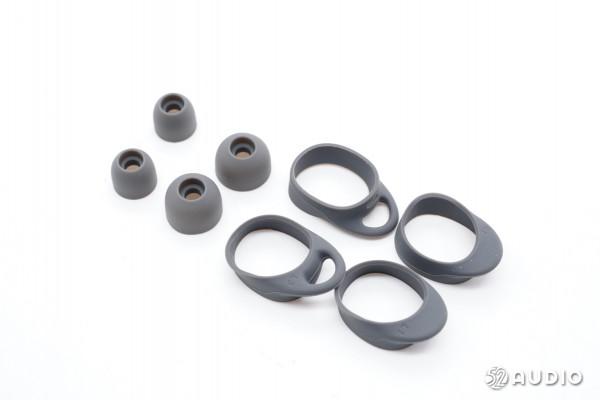

額外附贈的兩副不同尺寸的矽膠耳塞和耳翼。

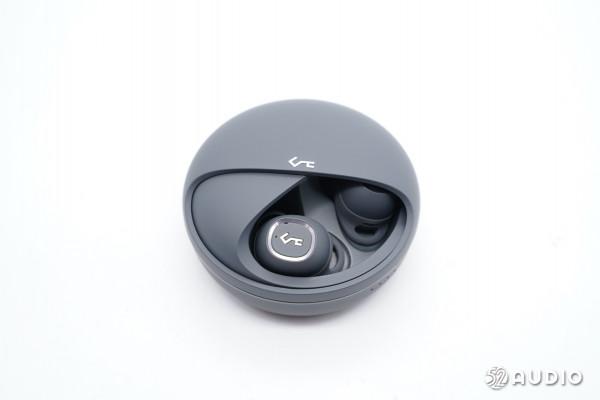

AUKEY KeySeries T10真無線耳機充電盒採用了圓形造型，旋轉的開蓋設計，頂部觀感類似於張大嘴巴的“吃豆人”，非常獨特有趣。

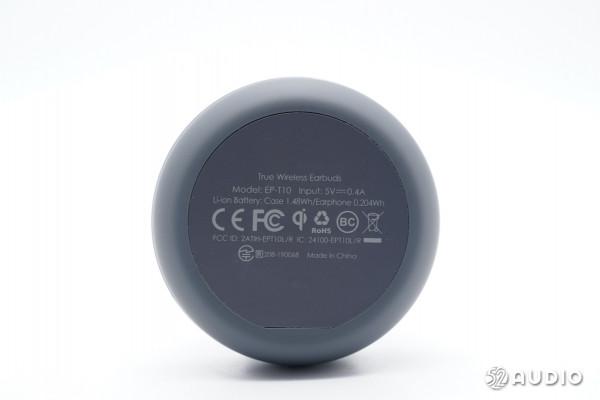

充電盒底部絲印有產品部分引數資訊，以及各種認證標識。產品型號：EP-T10，輸入：5V-0.4A，充電盒容量：1.48Wh，耳機容量：0.204Wh等。
充電盒背面設定有4顆指示燈，能夠直觀的獲取充電盒剩餘電量。
正面設定Type-C充電介面。
充電盒旋轉開蓋狀態展示。

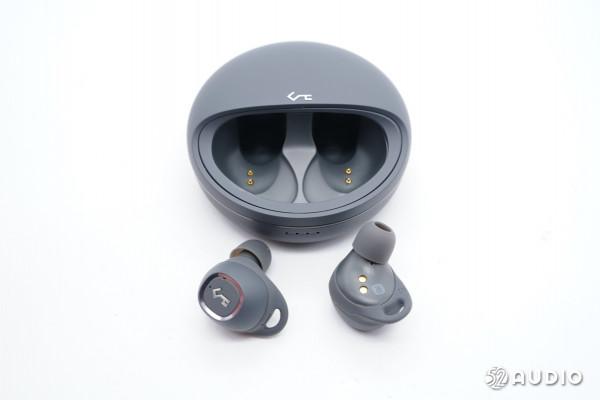

AUKEY KeySeries T10真無線耳機整體外觀一覽。

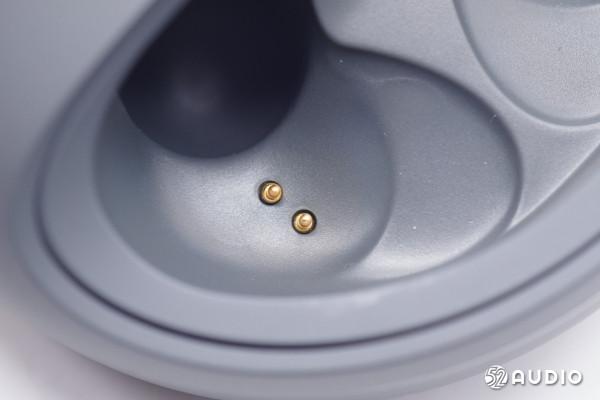

為耳機充電的金屬頂針。
AUKEY KeySeries T10耳機採用了豆狀的入耳式設計，質感與充電盒一致，設定有耳翼，提供更穩定的佩戴效果。

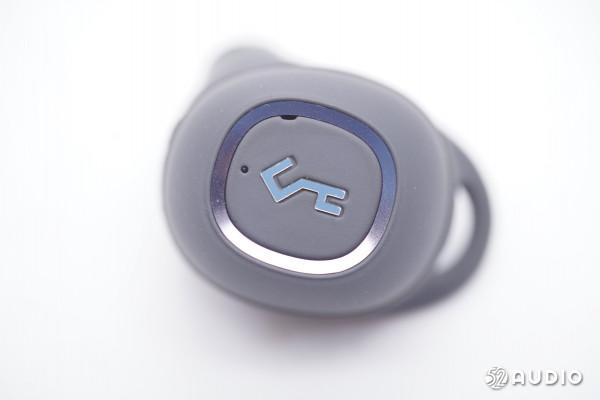

耳機背部為觸控區域，設計有亮銀色裝飾環和“AUKEY”鑰匙
品牌LOGO。

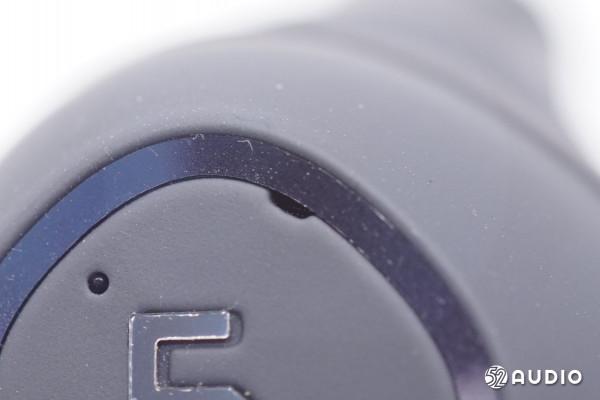

耳機指示燈特寫。

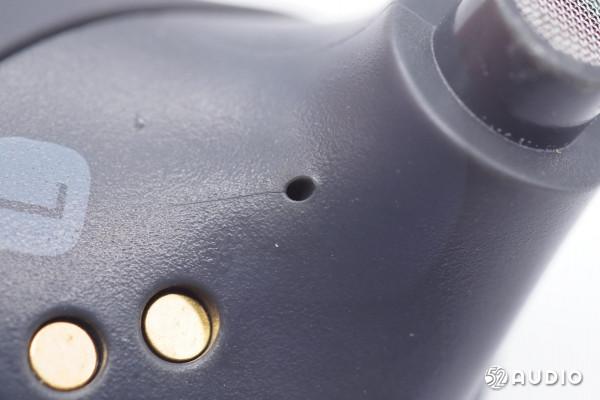

語音通話麥克風開孔特寫。

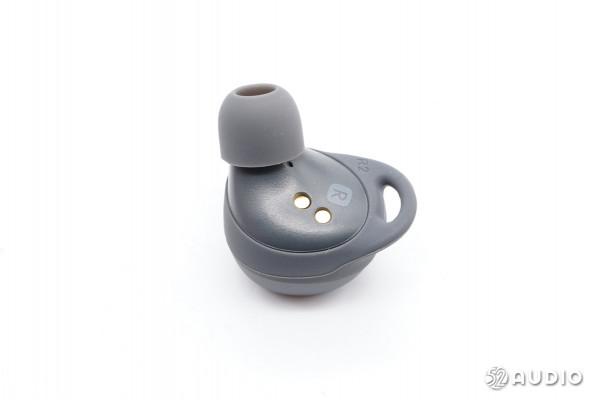

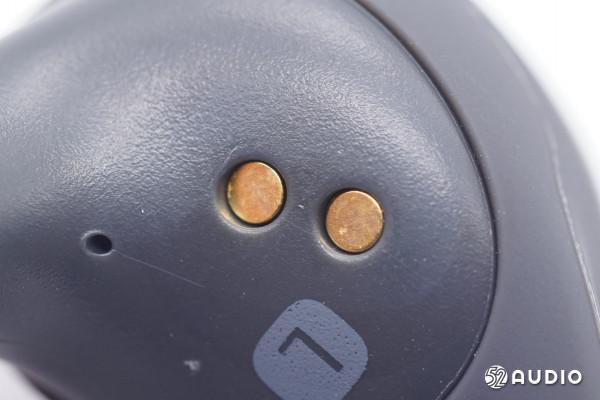

耳機內側外觀一覽，印刷有L/R左右標識。
耳翼透過定位槽和定位柱固定。
充電盒為耳機充電的金屬觸點特寫。
音腔調音孔特寫，保證腔體內空氣流通。

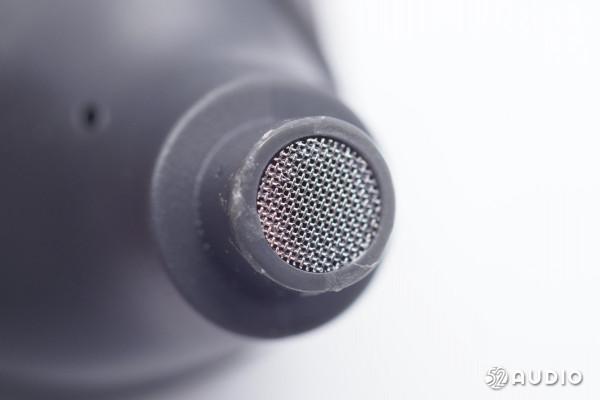

耳機出音嘴特寫，採用了金屬防護網，防止異物進入音腔。
經我愛音訊網實測，AUKEY KeySeries T10真無線耳機整體重量約為58g。

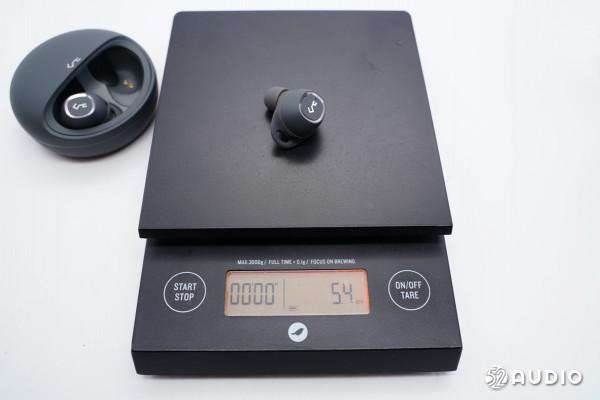

佩戴耳塞耳翼單耳重量約為5.4g。
我愛音訊網採用ChargerLAB POWER-Z KT002行動式電源測試儀對AUKEY KeySeries T10真無線耳機進行有線充電測試，輸入功率約為2.05W。
我愛音訊網採用ChargerLAB POWER-Z KM001C行動式電源測試儀對AUKEY KeySeries T10真無線耳機進行無線充電測試，充電功率約2.43W。
二、AUKEY KeySeries T10真無線耳機拆解
看完了榮獲德國IF設計獎的外觀設計，下面進入拆解部分，看看內部結構配置資訊~
充電盒拆解
卸掉螺絲，開啟腔體。
盒蓋內側結構一覽，中間貼有無線充電接收線圈，線圈背面是隔磁片。

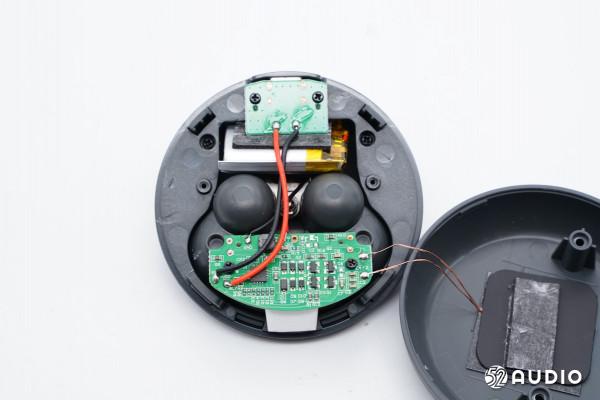

座艙底部電路一覽，固定有主機板、充電小板和電池單元。
AUKEY KeySeries T10充電盒拆解一覽。

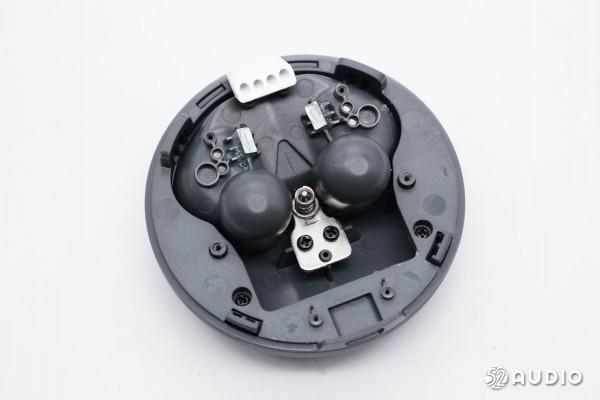

座艙底部結構一覽，中間位置是旋轉盒蓋的金屬元件。

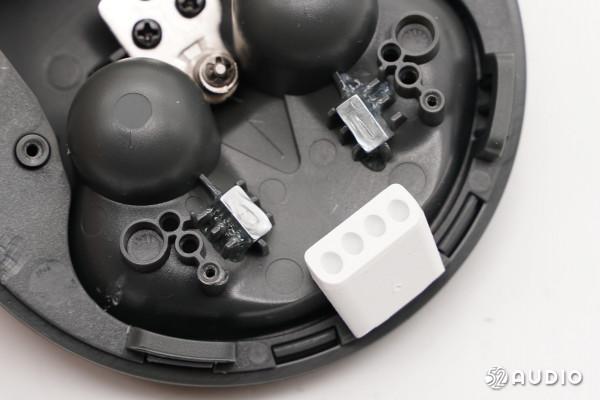

腔體內用於吸附耳機的磁鐵，下方是四顆指示燈導光柱。

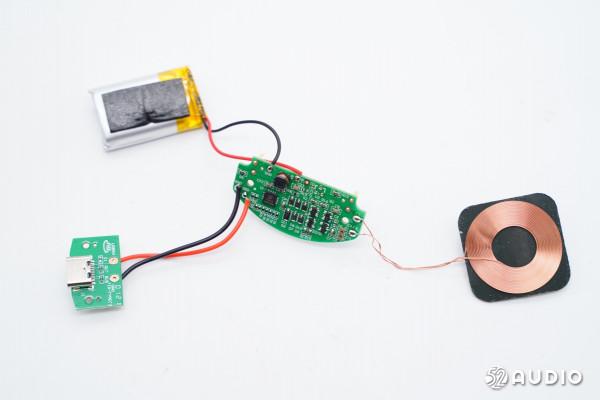

充電盒內主要電路一覽。

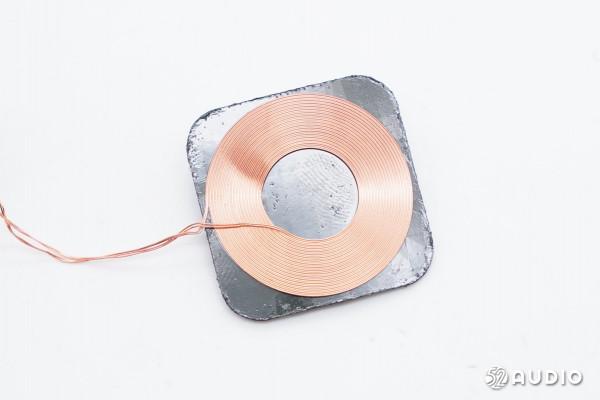

圓形無線充電接收線圈特寫，固定在隔磁片上。
充電盒內建聚合物鋰離子軟包電池型號：QS702030，額定電壓：3.7V，額定容量：400mAh，生產日期：2020年12月。
電池配備有電路保護板，由一顆DW01A
鋰電保護IC和8205C NMOS管組成，正負極介面處設定有保險絲。

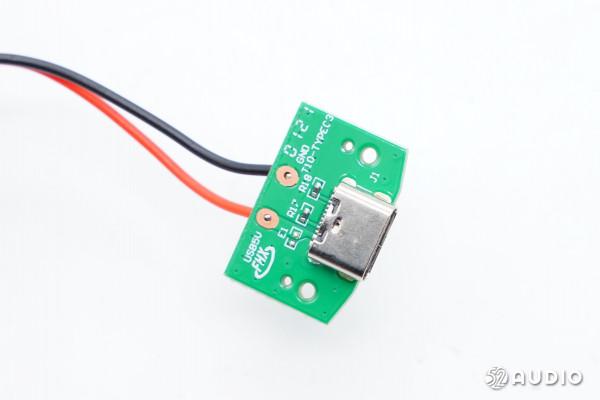

電源輸入小板正面電路一覽，採用了Type-C充電介面。

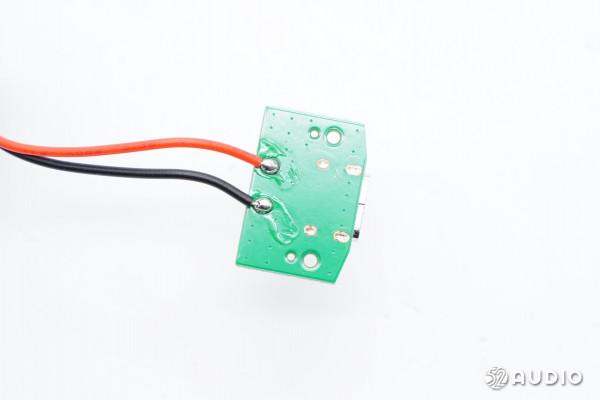

電源輸入小板背面電路一覽，與主機板連線的導線焊接在小板上。
充電盒主機板一側電路一覽。
主機板另外一側電路一覽。
INJOINIC英集芯IP6816 TWS耳機充電倉管理SoC，這是一款整合 Qi 無線充接收、5V升壓轉換器、鋰電池充電管理、電池電量指示的多功能電源管理SoC，支援雙路耳機獨立入倉自動檢測，1-4LED呼吸燈效果以及188數碼管電量顯示，同時支援客製化5V通訊功能，為無線充 TWS 藍芽耳機充電倉提供完整的電源解決方案。
IP6816的高整合度與豐富功能，使其在應用時僅需極少的外圍器件，並有效減小整體方案的尺寸，降低 BOM 成本。
據我愛音訊網拆解了解到，目前已有漫步者、JLab、海貝、倍思、網易雲音樂、Pioneer先鋒、PIHEN品恆、公牛、傲基、MPOW、BoAt、諾基亞、聯想等大量品牌的TWS耳機充電盒採用英集芯的電源管理方案。
INJOINIC英集芯IP6816詳細資料圖。

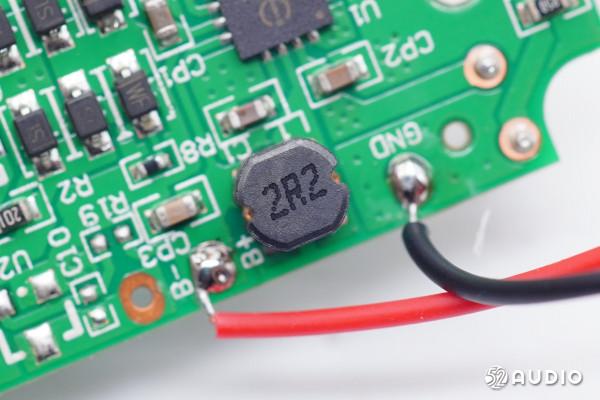

2R2升壓電感，用於電池輸出升壓為耳機充電。

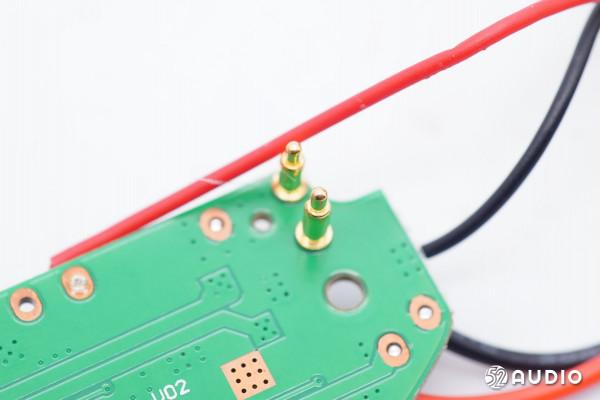

主機板上為耳機充電的正負極pogo pin聯結器特寫。
耳機拆解
取掉耳翼，沿合模線撬開耳機腔體。

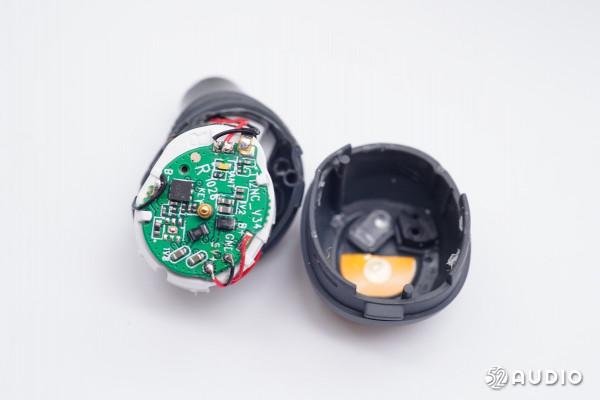

後腔內部結構一覽，底部設定有觸控檢測貼片、指示燈導光柱和麥克風聲學結構。
耳機內元件固定在白色塑膠件上，一側透過卡扣固定主機板。
塑膠件內側固定電池。

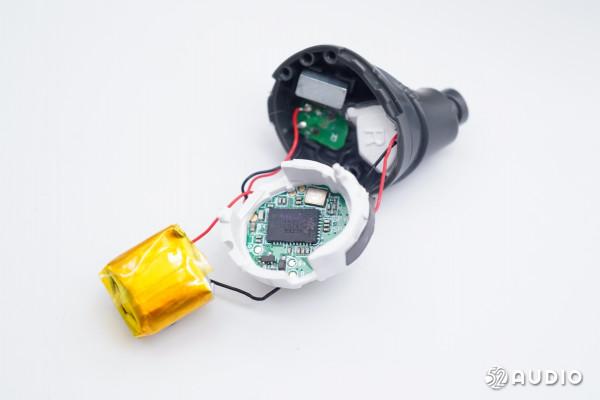

取出電池，耳機拆解一覽。
前腔內部結構一覽，揚聲器獨立音腔，白色蓋板，磁鐵右側是充電觸點小板。
取掉白色蓋板和充電小板，前腔內部結構一覽。

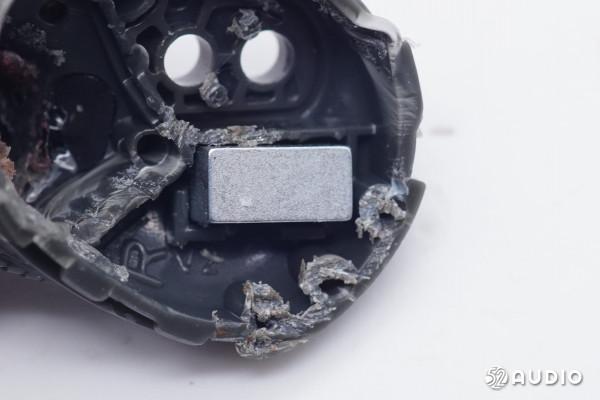

耳機內用於吸附充電盒的磁鐵特寫。

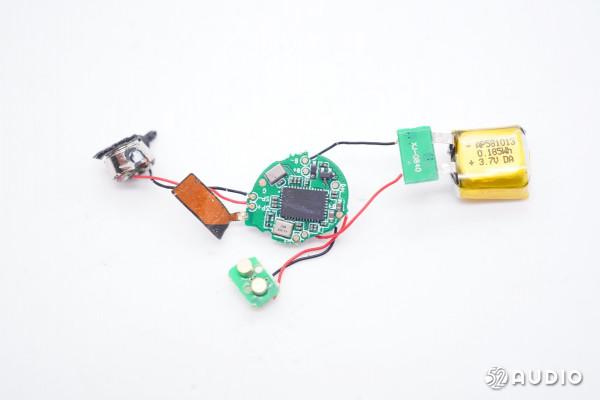

耳機內主要元件電路一側一覽。
另外一側電路一覽。
充電盒為耳機充電的金屬銅柱聯結器特寫。
耳機內採用了軟包鋰離子電池，型號：AP581013，額定容量：0.185Wh，額定電壓：3.7V。
耳機內電池設定有獨立的電路保護板，電池正負極鎳片焊接在小板上，焊點飽滿圓潤。
小板背面絲印“XJ-0840”。
絲印R01 21的一體化鋰電池保護IC。
主機板正面電路一覽。
主機板背面電路一覽。
耳機採用了Realtek瑞昱RTL8753B藍芽音訊SoC，能夠支援藍芽5.2規範。採用雙核心架構，獨立DSP做音效和降噪處理，提升了音樂品質和通話降噪效果。晶片本身支援遊戲模式，延時低至40ms，並可支援3D音效演算法。
瑞昱RTL8753B支援audio pass through (APT)，除基本通透模式外，還能夠實現基礎輔聽功能。值得一提的是，RTL8753B可以支援Android/iOS雙裝置切換功能，能夠解決現階段TWS耳機僅能連線一臺手機的困擾。

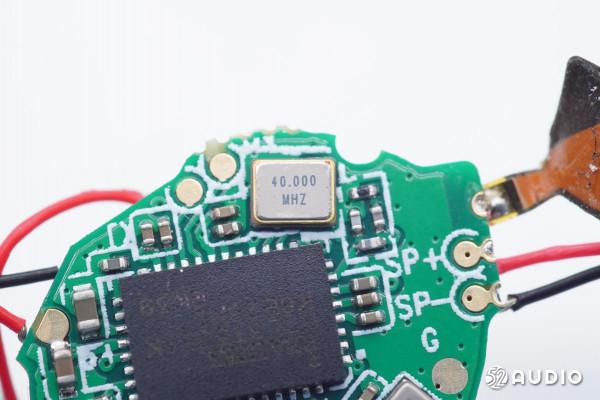

為藍芽晶片提供時鐘的40MHz晶振特寫。

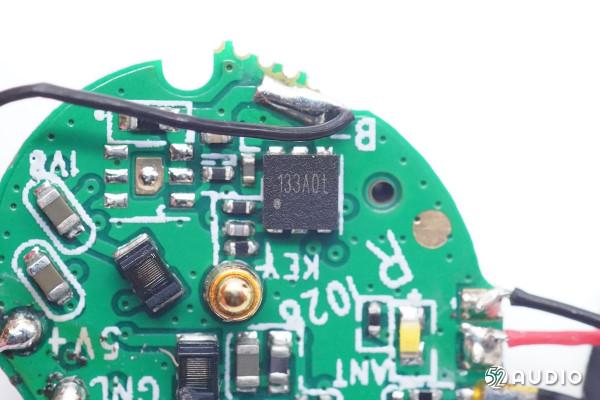

絲印133A0t的觸控IC，用於耳機觸控操作。
鐳雕056 10H的MEMS麥克風特寫，用於語音通話拾音。
耳機FPC天線特寫。

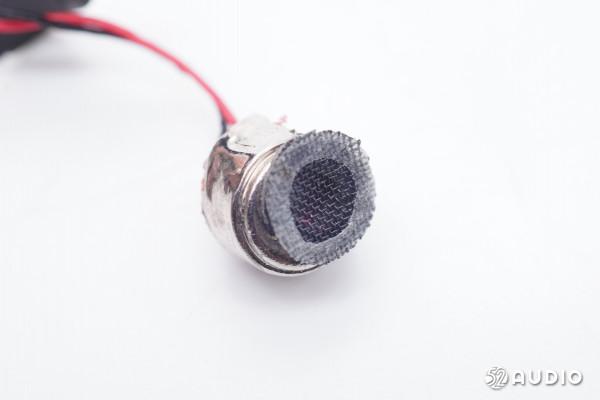

耳機揚聲器正面出音孔上還貼有防塵網。
揭開防塵網，揚聲器單元正面特寫。
揚聲器單元背面特寫。
經我愛音訊網實測，揚聲器尺寸約為6mm，與官方宣傳一致。
AUKEY KeySeries T10真無線耳機拆解全家福。
三、我愛音訊網總結
AUKEY KeySeries T10真無線耳機在外觀設計上充電盒採用了圓形的旋轉開蓋設計，張大嘴巴的“吃豆人”形象，非常獨特有趣。機身採用了一種類矽膠的質感，觸感舒適細膩。豆狀的入耳式耳機採用了與充電盒相同的質感，搭配上柔軟的耳塞和耳翼，提供舒適穩固佩戴效果。
內部電路方面，充電盒內建400mAh鋰離子軟包電池，配備有獨立電路保護板；充電盒支援有線、無線兩種輸入方式，由英集芯IP6816充電倉管理SoC單晶片負責無線充電接收，鋰電池線性充電管理，升壓為耳機充電，以及電池電量指示、入倉檢測、通訊等功能，具有高度整合，降低BOM成本。
耳機內部採用了6mm動圈單元，0.185Wh軟包電池，電池設定有獨立的電路保護板；主機板上，主控晶片採用了瑞昱RTL8753B藍芽音訊SoC，能夠支援藍芽5.2，支援雙裝置切換，採用雙核心架構，獨立DSP做音效和降噪處理，提升了音樂品質和通話降噪效果；一顆MEMS麥克風用於語音通話拾音。
