當今世界，在網際網路多模式發展和工業智慧化趨勢的背景下，傳統制造業逐漸向“智慧製造”轉型升級。汽車產業在移動互聯、大資料及雲計算等技術的推動下向智慧化、網聯化發展的趨勢愈發明顯。當前，CAN匯流排作為汽車行業專用的匯流排，已暴露出了越來越多的車聯網資訊保安問題，無法適應汽車的發展趨勢。
對此，傳統的CAN匯流排引入一套通訊認證的方法，即SecOC（Secure Onboard Communication）。SecOC作為新一代車內網路安全匯流排方案，美亞網安已將該技術整合在車聯網資訊保安自動化檢測試驗裝置中，透過在國內主機廠進行SecOC匯流排驗證性測試，積累了測試用例，並取得了良好的效果。
前段時間，美亞網安技術專家就車聯網資訊保安方面為我們分享了SecOC匯流排加密通訊原理，本期，技術專家將帶來SecOC匯流排新鮮值及含義。
在上一期《車聯網資訊保安之：SecOC匯流排加密通訊原理》文章中，技術專家對SecOC匯流排加解密通訊進行了介紹，並且對整個匯流排通訊加密流程做了較為詳細的闡述，透過MAC碼實現身份認證，防止匯流排資料被篡改。除此之外，為了避免CAN/CAN-FD被重放攻擊，SecOC同樣引入新鮮值，透過不同的新鮮值在一定程度上大大提升了匯流排的安全性，在效能與安全性之間做了很好的權衡。
整個SecOC匯流排報文結構如下所示，Authentic I-PDU是需要被保護的資料；Authenticator為認證資訊（通常使用訊息認證碼，即Message Authentication Code，簡稱MAC，後文以MAC來簡稱此內容）；Secured I-PDU Header為可選用的報頭；Freshness Value為可選用的新鮮度值。
新鮮值傳達了資訊的實時性，可以由時間戳校驗和幀計數器校驗兩種模式生成。時間戳檢驗的最大挑戰在於要求多個 ECU 間進行時間同步，消除 ECU 振盪器自身產生的偏差，所以時間戳檢驗需要同步機制。
目前只有 TTCAN 以及更先進的 Flexray 匯流排支援這種機制，因此我們選用了幀計數器模式。在每個傳送者或接收者的 ECU 中，都有一個專用本地幀計數器將用於跟蹤 CAN 訊息事件。該幀計數器只會在每個 CAN 成功傳送或接收事件計數，這避免了時間同步上的問題。當出現報文錯誤或丟失情況時，ECU可以透過幀計數器重新同步來恢復正常工作。

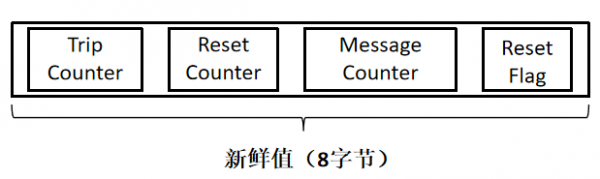

新鮮值由Trip Counter、Reset Counter、Message Counter、Reset Flag共8位元組組成，如下圖所示：
Trip Counter
此計數器為遞增計數器，初始值為0，在上電、喚醒等操作時自增，當Trip Counter自增時，Reset Counter清零；Master ECU將一個新的Trip Counter和Reset Counter放到同步訊息中傳送給Slave ECU，所有Slave ECU都儲存Trip Counter和Reset Counter。每一次自增後都將當前值寫入非易失性儲存中，建議儲存在安全儲存區域。
（建議Trip Counter為3位元組，0XFFFFFF = 16777215 ，按使用壽命30年計算，16777215 / 30 /365 = 1532，即平均每天可重複上電1532次，30年後才會出現溢位。若Trip Counter 溢位，將不會有效抵禦重放攻擊。）Reset_counter溢位時，Trip Counter + 1
Reset Counter
此計數器單調遞增，ResetCounter可根據實際場景設定不同的週期，週期單調遞增（即Reset Counter + 1）；當Reset Counter自增時，Message Counter清零；Master ECU將當前最新的Trip Counter和Reset Counter作為同步訊息傳送給Slave ECU。所有Slave ECU都儲存Trip Counter和Reset Counter。
（建議Reset_Counter為3位元組，0XFFFFFF = 16777215， CAN總線上最快10MS一幀報文發出，這裡設定Reset Counter的遞增週期為200ms（可配置），每秒鐘會遞增5次，每天遞增5*60*60*24 = 432000次。16777215 / 432000 = 38，即不下電的情況下，ResetCounter在第38天后會發生溢位。溢位後將不再能夠抵禦放攻擊）。
Message Counter
此計數器單調遞增，傳送ECU每傳送一次報文資料幀，傳送ECU的Message Counter + 1,擷取Message Counter的低位（Message CntLower），作為新鮮值部分組包到CAN匯流排報文幀中（Secure I-PDU）。接收到成功驗證一條指令後同樣執行Message_Counter + 1操作。
（Message Counter建議14bit,高位10bit不出現在訊息體中，低位4bit出現在訊息體中。需保證在一次Reset週期內，Message Counter不會出現溢位，溢位後將不在能夠抵禦重放攻擊）。
Reset Flag
實時同步來自MasterECU中的Reset Counter的值。取Reset Counter的低2位，作為新鮮值部分組包到CAN匯流排報文幀中。需要特別注意的是，建議要將Trip Counter、Reset Counter、Message Counter等儲存在非易失性儲存器（NVRAM）中，因為如果用普通Flash，通常只能擦寫10萬次，如果Reset Counter每200ms同步一次，Flash很快就會被寫壞。因此可以考慮對Flash做磨損平衡處理，即Reset Counter和Message Counter不儲存，但是安全性會受影響，如果網格發出同步指令之前，某些ECU間的通訊可能存在被重放攻擊的可能性。
