- 前不久分享了一期利奧博德FC980M鍵盤的G613主控Lightspeed無線雙模改造過程，有很多玩家對FC750R鍵盤的Lightspeed無線雙模改造也非常感興趣 那麼今天他來了。
- FC750R是傳統的美式87鍵設計 6.25x標準空格，相比FC980M的98鍵佈局缺少了數字區 但在尺寸方面小了大約1指半，對於不需要數字區的使用者來說 傳統的87鍵更符合自己的使用習慣。
- 對於遊戲玩家來說無線技術的首要兩大要素一個是快速穩定 另一個就是功耗省電。Lightspeed無線技術的穩定可靠 功耗低等優點，無論是辦公還是遊戲 哪怕是對操作性要求比較高的遊戲都可以輕鬆應對。
- 此次改造所用到的配件材料有：利奧博德FC750R機械鍵盤*1、FC750R適配Lightspeed無線雙模改造套件*1、zhudi（朱迪）NCR-V2 水泥軸*87、恆溫焊臺等工具*若干
一、鍵盤、Lightspeed無線雙模改造套件、改造注意事項

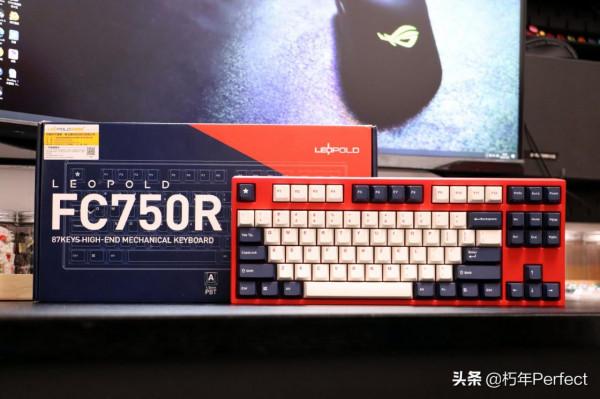

▲首先要準備一把FC750R鍵盤作為母體進行改造
▲改造所使用的G613主控Lightspeed無線雙模改造套件和zhudi（朱迪）NCR-V2 水泥軸

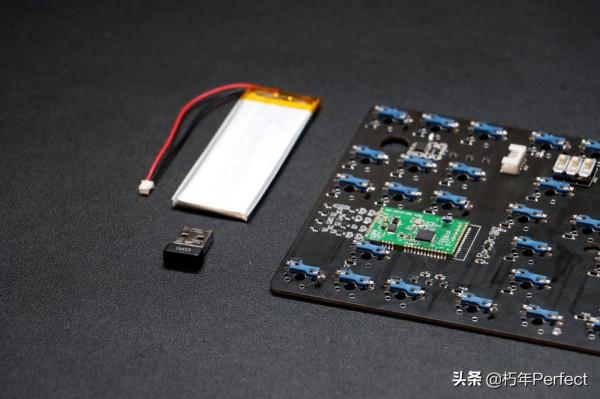

▲Lightspeed無線雙模改造套件包括：已經焊接好Lightspeed主控和TTC職業電競軸座的主PCB*1、G613無線介面卡*1、1300mAh可充電鋰電池*1

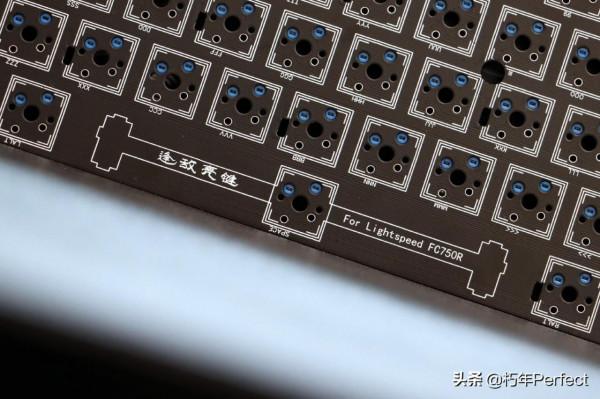

▲改造所需要使用的Lightspeed無線雙模主PCB
▲Lightspeed無線雙模主PCB同時支援熱插拔和焊接兩種方式，並且全盤的熱插拔方向均為正裝軸位 也就是說可以適配原廠高度鍵帽以及更低一些的PD高度鍵帽 不會出現卡軸、頂軸蓋等現象。插拔軸座對面的兩個圓形孔位是給焊接軸體準備的 因為熱插拔不建議安裝解焊後拆下來的舊軸 會有機率把插拔軸座撐壞，而有些玩家又不想浪費鍵盤上拆下來的舊軸 那麼可以選擇焊接的方式繼續使用 不過焊接位為倒裝軸體 對原廠高度和PD高度鍵帽不太友好 R1-R3高度會出現卡軸、頂軸蓋等現象，不過經測試OEM、OE、MDA等高度鍵帽不會出現相容性問題 可以正常使用。全盤所有軸位均相容支援三腳軸和五腳軸 能夠適配市面上所有類MX結構的機械軸體
▲在Esc鍵下方設有電量指示燈，它是一組三色燈，隨著電池剩餘電量變化而變化，電量75％以上是粉紅色，低於50％是紅色，低於25％時燈光熄滅、電量指示燈隨著Lightspeed無線狀態和藍芽無線狀態指示燈一同亮 ，開啟背後的2號電量指示燈開關後 會在開機和喚醒時點亮
▲在CAPS（大寫鍵）下方設有一顆白色指示燈 為大小寫切換指示燈
▲在F11和F12鍵下方各設有一顆指示燈，其中F11鍵下方的為Lightspeed無線模式指示燈 顏色為白色，在開機和喚醒時會進行點亮提示；F12鍵下方的為藍芽無線模式指示燈 顏色為藍色，會在切換至藍芽無線模式時或進入藍芽配對模式時會進行點亮提示；其中長按Fn＋F12鍵3秒以上即可進入藍芽配對模式。
▲在ScrLk鍵下方設有一顆充電指示燈 顏色為紅色，充電時點亮 充滿時自動斷電並且指示燈熄滅
▲PCB在主控訊號線部位進行了開孔 目的是儘量減小無線訊號的阻擋 以達到無線訊號的穩定性和傳輸距離
▲在PCB背面設有3個撥動開關 關閉狀態時撥杆在下 開啟狀態時撥杆在上（圖中所有撥杆均處於開啟狀態），1-3號開關從左至右的功能分別為：1號開關為遊戲模式開關（開啟時遮蔽Win、Fn等按鍵，可以在GHUB驅動內進行更改需要遮蔽的鍵位）、2號開關為電量指示開關 控制著Esc鍵下方的電量指示燈是否起作用、3號開關為鍵盤總開關 日常使用保持常開即可 主控自帶休眠模式 無需關閉開關，當鍵盤關閉開關後再次開機時需要連續開關兩次 這也是對鍵盤電路的一種保護機制。
▲鍵線分離模組插頭的連線母座
▲位於右上角的鋰電池插介面
▲主PCB上所使用的熱插拔軸座為TTC職業電競軸座 插拔壽命高達10000次 這也是市面上壽命最高的插拔軸座 長久使用 確保萬無一失。並且透過設計上的調整 避開了軸座與定位板固定腳的衝突 在組裝時無需扭動定位板固定腳 完整相容原裝定位板
▲主PCB背部的Lightspeed無線雙模主控及周圍電路
▲改造過程中需要將原鍵盤上的所有鍵帽、軸體以及PCB進行拆卸
▲Lightspeed無線雙模主PCB安裝完畢
▲鋰電池安裝位置展示。不過在改造過程中發現 由於PCB背部有插拔軸座 增加了PCB的佔用空間 在模擬安裝時發現底部的毛氈消音墊會頂住PCB 導致整個內膽無法完全下潛安裝到位，所以在實際改造過程中要將原本的毛氈消音墊拿掉 以確保鍵盤不會受到頂撐損傷
二、軸體
▲軸體選擇了zhudi（朱迪）與TTC聯合定製的 “NCR-V2 水泥軸”
▲NCR-V2 水泥軸為三腳線性軸 自帶改良版導光柱，自身的顏色為水泥灰色，上蓋顏色稍淺 底殼顏色稍深，表面磨砂啞光，觀感上更接近真實的水泥質感。
▲整個軸體由五部分組成：軸蓋、軸心、彈簧、導光柱、軸座
▲淺灰色的尼龍PA材質軸蓋 可以避免像PC等材質的軸蓋回彈時產生的撞擊聲
▲POM材質的線性軸心 雙側牆設計 出廠自帶潤滑，觸發鍵程2mm 觸底鍵程4mm，TTC對線性軸的調教功底相當紮實 順滑、穩定、靜音
▲軸體採用單段鍍金短彈簧 觸發壓力52g，並沒有使用市面上盛行的二段式或者三段式彈簧 使用長彈簧勢必會增加初始壓力和回彈壓力 相比傳統線性軸會出現頂手的現象 不夠溫和舒適
▲改良版的導光柱不會再出現卡鍵帽的情況 在側面做了坡度倒角
▲軸座的材質同樣為尼龍PA，鍍金觸點和彈片透過鉚接固定 8000萬次使用壽命 穩定可靠
▲隨著NCR-V2 水泥軸一起發來的還有幾顆用做體驗的淺雲軸 也是zhudi與TTC聯合定製，採用TTC靜音雙保險結構 1.2mm觸發 可以看做是靜音快銀軸
▲雲白色的尼龍PA材質上蓋 雲白色與乳白色稍微有些不同 略微發淺
▲POM材質的線性軸心 雙側牆設計 出廠預設潤滑，1.2mm觸發 3.5mm觸底，所採用的TTC第三代靜音雙保險結構能夠大大消除按壓和回彈過程中產生的噪音 並且同時觸底的粘滯和阻尼感也得到最佳化。
▲雙段式鍍金彈簧 觸發壓力45g 觸底壓力58g，短鍵程軸體容易發生誤觸的問題 雙段式彈簧透過提高初始和觸發壓力 從而達到防誤觸的目的
▲同樣是改良版的導光柱 在側面做了坡度倒角 不會出現卡鍵帽的情況
▲尼龍PA材質的軸座 鍍金觸點和彈片透過鉚接固定 8000萬次使用壽命 穩定可靠
▲將FPS遊戲常用鍵位換成了淺雲軸 玩起遊戲來很是舒服 觸發快 觸底Q彈 還靜音
三、總結
很多玩家都在尋找的能玩遊戲的究極穩定的支援軸體熱插拔的無線87鍵機械鍵盤 終於得以實現，利奧博德紮實的用料和對外殼契合度精準的調教與傳輸速度快、訊號穩定的Lightspeed無線雙模主控的搭配 這應該是現階段無論是從質量上還是技術上都很難找出詬病的組合。整套改造操作完後 基本畢業 配合手感甚佳的Ncr V2軸 也基本無慾無求，這把鍵盤會成為很長一段時間的主力鍵盤 直到出現更加適合自己的配列布局鍵盤出現。此次改造分享到此結束 我們下期再見！
