四通換向閥在熱泵型空調系統中的作用：

四通換向閥是熱泵型空調裝置上用來作改變製冷劑氣體流向用的閥，用它能改變室外熱交換器和室內熱交換器各自的功能，以達到人們所需的夏天製冷、冬天採暖的要求，它也可用來作除霜用，當室外熱交換器上結霜時，用它來切換製冷劑流向，使室外熱交換器上的溫度升高，完成短時間內除霜。

用了帶四通換向閥的熱泵型空調器有以下兩個優點：

1、一機兩用：即夏天製冷，冬天制暖，特別適合一年有四個季節變化的地區使用，大大提高了空調的利用率。

2、節能：這是就冬天採暖時，與電加熱方法相比較而言的，由於熱泵型空調的能效比約為3左右，即其熱效率約為電加熱效率的3倍左右，因此購買熱泵空調器使用者可節省一半以上的電費，而且它比電加熱要安全可靠。

以上兩個優點，使得熱泵型空調器的產量特別是近十幾年來在全世界迅速發展。

四通換向閥的工作原理、結構：

四通換向閥由主閥、導閥和電磁線圈組成。使用導閥控制主閥，採用壓差切換動作，換向靈活可靠。

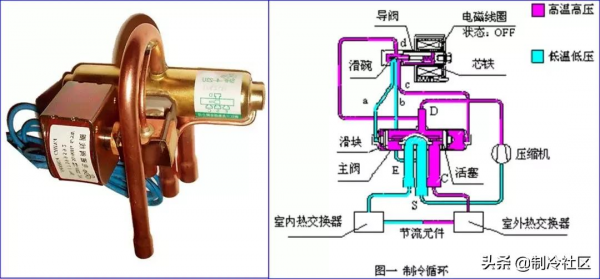

當空調器設定在製冷狀態時，電磁線圈斷電，芯鐵在彈簧的作用下，使滑碗移至左端（如圖一），使a和b相通，壓縮機吸氣管透過b、a使主閥左腔產生低壓，同時壓縮機排氣管（D）透過d、c使主閥右腔產生高壓，活塞在壓差的作用下向左移動。此時，吸氣管（S）與室內熱交換器相通，排氣管（D）與室外熱交換器相通，實現製冷迴圈。

當空調器設定在制熱狀態時，電磁線圈通電，芯鐵吸上，使滑碗移至右端（如圖二），使b和c相通， d和a相通，使主閥左腔產生高壓，右腔產生低壓，活塞在壓差的作用下向右移動。此時，排氣管（D）與室內熱交換器相通，吸氣管（S）與室外熱交換器相通，實現制熱迴圈。

四通換向閥主要效能專案和測試方法：

四通換向閥製冷介質適用性問題：

四通換向閥主要為三花製冷集團生產，根據製冷介質不同分三類，SHF-4/7/9/11系列適用R22 ，SHF-4K/7K/9K/11K系列適用R22 、R407C ，SHF-4H/7H/9H/11H系列適用R22、R407C、R410A 。通用型SHF-14/20A/35A/50系列適用R22、R407C、R410A。

安裝位置及使用注意事項：

1、安裝位置：四通閥安裝時線圈不能倒放，請參閱以下示意圖。

2、使用注意事項

2.1請注意避免溼氣及雜物進入閥體。

2.2在焊接接管時，為使閥體的溫度不超過120℃，請用水或溼布冷卻。

2.3請勿從高處落地，以避免銅管變形及其他構造破損，萬一落地，請充分檢查後使用。

2.4確認電源電壓與電磁線圈標記電壓一致。

2.5電磁線圈接線時，要提供足夠長的引線與其連線。

2.6確認電源已切斷，方可從主閥上取下電磁線圈，單個電磁線圈通電時間過長會被燒壞。

四通換向閥常見故障分析及排除：

關於V型改良四通換向閥：

總體結構無多大變化，仍由三部分組成：導閥、主閥、線圈，主要的改變是導閥結構及其固定方式。

導閥固定結構方式的改進：原來透過一個彈簧片零件將導閥固定在主閥的支架上，改進後則取消了彈簧片，而將支架立邊加長，然後彎曲收口抱住導閥從而獲得固定（固定原理與日本鷺宮的相同）。

導閥的改進：在不改變其結構原理的情況下，使其結構更為緊湊，主要就是減小了小閥體和芯鐵的長度（L和H），套管長度A也隨之減小，其它則無原則性的變化。

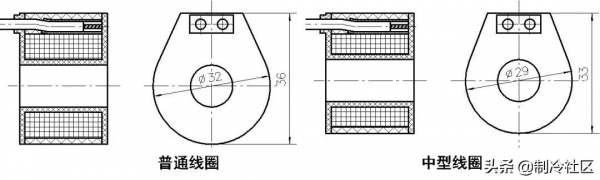

線圈結構的改進：該型閥配套中型線圈，與普通的相比，其體積有所減小，主要是徑向外形有所縮小，而軸向高度仍保持不變，其中的繞組引數也進行了一些調整，材料和工藝則未做變動。相應的導磁體也做了變動。

主閥結構採用了普通無錐塞結構（給日本松下的也是無錐塞結構，所謂無錐塞結構也就是日本鷺宮的四通閥結構，而有錐塞結構也就是蘭柯的四通閥結構。
