小新Pad Pro拆解:安卓平板也不差,現多家國產廠商

相對於IOS平板,安卓平板雖然不那麼突出,但也在不斷進步。今天拆解2499的聯想小新Pad Pro(2021版),它搭載驍龍870處理器,並且帶來了90Hz高刷,配置資訊上的對比上一代,提升效能的同時,也擁有相當不錯價效比。

小新Pad Pro拆解:安卓平板也不差,現多家國產廠商

那擁有如此價效比的安卓平板在拆解後,在內部可以發現多少國產廠商呢。

拆解

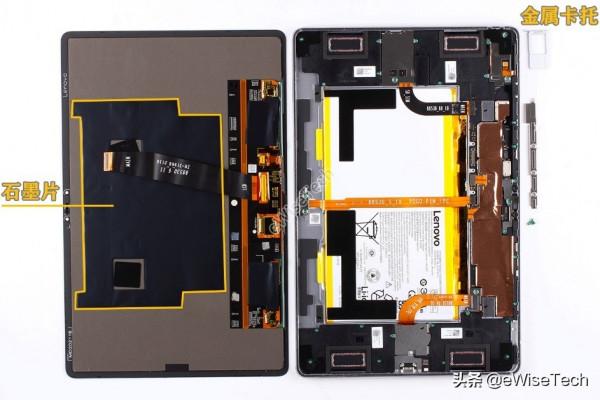

平板電腦的拆解大多從螢幕開始。加熱臺加熱後利用吸盤和撬片開啟。小新Pad Pro的螢幕排線透過螺絲和金屬片固定,這是大多數平板都會採用的設計。將螢幕取下之後平板內部的佈局就一覽無餘了,螢幕正對電池位置處貼有石墨片。

小新Pad Pro拆解:安卓平板也不差,現多家國產廠商

上下共4個JBL揚聲器模組透過螺絲固定,連線位置設有金屬蓋板保護。在後殼左側有2塊大泡棉,主要作用是對螢幕軟板起到緩衝作用,泡棉內側各有2塊磁鐵用於吸附鍵盤。

小新Pad Pro拆解:安卓平板也不差,現多家國產廠商

取下Micro SD板、USB Type-C板、揚聲器轉接板、充電軟板、USB Type-C轉接軟板和2根揚聲器轉接軟板;以及主機板上用螺絲固定金屬蓋板和2塊黑色塑膠蓋板。

小新Pad Pro拆解:安卓平板也不差,現多家國產廠商

接下來是拆解主機板和前後置攝像頭。由於電池排線經過遮蔽罩上方,需要先撕下主機板遮蔽罩上的銅箔斷開電池介面後才能將主機板取下。

邊上的麥克風軟板透過膠固定在後殼內側。從左至右分別是TOF攝像頭、光線感測器、距離感測器、800萬前置攝像頭和麥克風軟板。

小新Pad Pro拆解:安卓平板也不差,現多家國產廠商

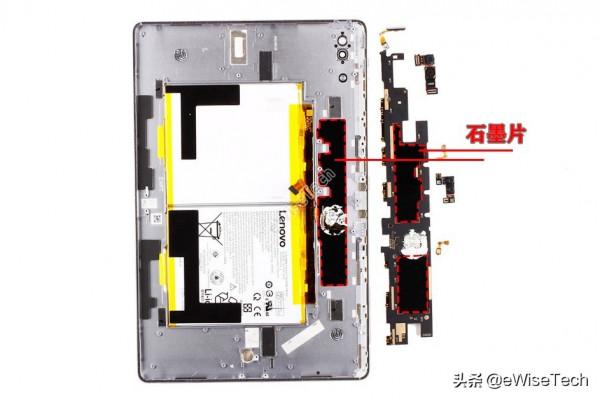

隨後將主機板、前後4顆攝像頭、指紋識別軟板和2塊麥克風軟板一併取下。主機板採用單面板設計,考慮到散熱,在主機板背面貼有導熱矽脂及石墨片散熱,並且後殼上正對主機板位置也貼有石墨片。

在小新Pad Pro的攝像模組中,其中前置800萬畫素的攝像頭與8MP TOF攝像頭是來自於三星。而後置雙攝中的主攝是來自於豪威科技。

小新Pad Pro拆解:安卓平板也不差,現多家國產廠商

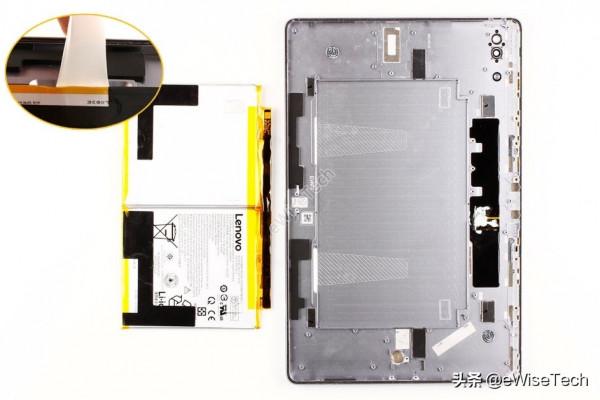

最後取下電池,電池透過2條易拉膠固定,方便拆卸,電池容量為8400mAh,電池廠商為飛毛腿公司。

小新Pad Pro拆解:安卓平板也不差,現多家國產廠商

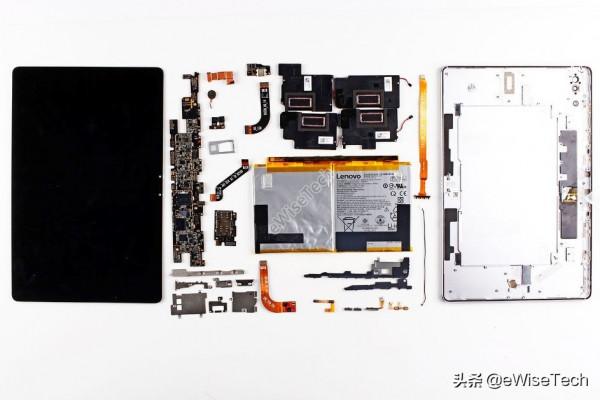

小新Pad Pro內部設計簡單,共計25顆螺絲固定。佈局整潔,對於拆解維護會更方便。內部共有10塊位置有磁鐵,用於吸附鍵盤和支架。其中USB Type-C和SD卡槽板功能都獨立了出來。內部天線設計相對簡單,都整合在主機板那一側。

小新Pad Pro拆解:安卓平板也不差,現多家國產廠商

E分析

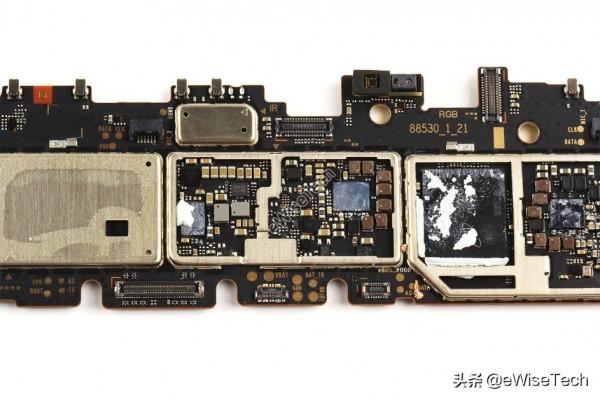

前面說到了小新Pad Pro主機板採用單面板,並且在後殼和主機板遮蔽罩上都設有石墨貼,而遮蔽罩內的記憶體&處理器、快閃記憶體晶片和電源管理晶片處塗有導熱矽脂。

小新Pad Pro拆解:安卓平板也不差,現多家國產廠商

主機板正面主要IC標記如下圖:

小新Pad Pro拆解:安卓平板也不差,現多家國產廠商

1:Qualcomm-SM8250AC-高通驍龍870八核處理器

2:Micron- -031 -6GB記憶體

3:Toshiba- -128GB快閃記憶體

4:Qualcomm- -電源管理晶片

5:Qualcomm- -WiFi6/BT晶片

6:HOLTEK- -微控制器

7:Everest Semiconductor-ES7210-音訊ADC

8:4顆Cirrus Logic- -音訊放大器

9:SGMICRO- -OLED電源管理晶片

10:Qualcomm- -電池充電管理晶片

11:Qualcomm- -音訊放大器

12:InvenSense- -陀螺儀+加速度計

13:AKM--電子羅盤

採用高通驍龍870處理器,採用了順芯電子ES7210高效能四通道音訊模數轉換晶片並且在平板內出現艾為電子、聖邦威電子、順芯等多個國產晶片公司。我們目前拆的這款小新 Pad Pro並不支援通話功能,在拆解後也並沒有發現主機板上有空的射頻晶片焊盤,所以猜測小新Pad Pro平板多半不會有通話版。
