故障描述:車輛間歇性出現無法啟動的情況,無法啟動時轉動點火鑰匙至啟動位置,但啟動機不運轉,且防盜指示燈點亮。

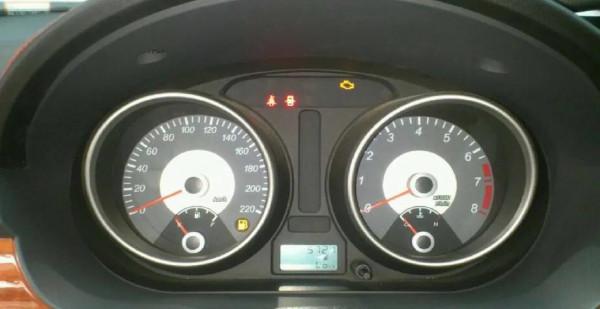

車輛進廠後,再次出現無法啟動的狀態。當 時的儀表狀態
使用RDS診斷儀讀取車輛相關故障碼,故障碼為:B1004保持儲存記憶體重置,B2961鑰匙插入開關電路。

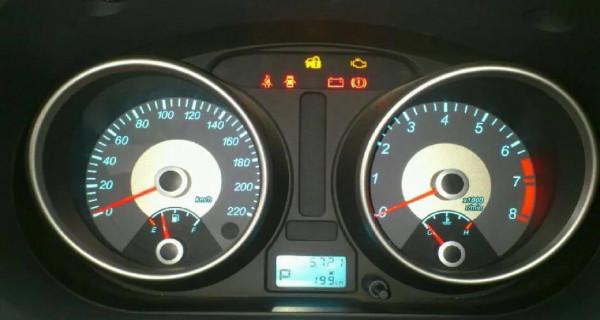

晃動點火鑰匙時,儀表背景燈點亮,防盜指 示燈點亮,充電指示燈點亮。
反覆關閉鑰匙後重新開啟點火鑰匙並晃動點火鑰匙多次後,故障消失並不再重現。
經過前一步驟的試驗,發現當點火鑰匙開啟時,只要儀表背景燈點亮、充電指示燈點亮、燃油表指標正常指示,這時啟動車輛,車輛可以正常啟動,無任何異常。
若是開啟點火鑰匙時,充電指示燈和儀表背景燈不點亮,燃油表指標不動,這時轉動鑰匙至啟動檔位置,啟動機不會運轉,車輛無法啟動。
根據RDS診斷岀的故障碼,檢視維修手冊,在車輛啟動時車身控制模組(BCM)需要接收2個訊號,點火開關的鑰匙插入訊號和起動請求訊號。
檢查B56鑰匙輸入開關,從表面觀察,未發現異常狀態。

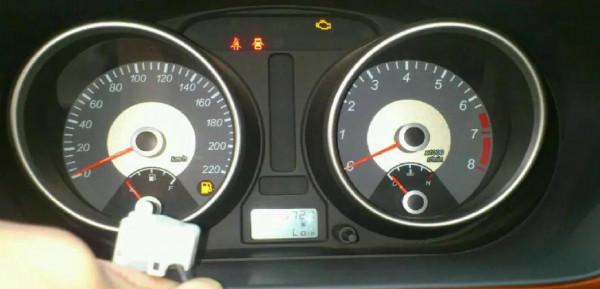

拆下B56鑰匙輸入開關,開啟點火鑰匙,儀 表狀態與出現故障時的狀態一致。

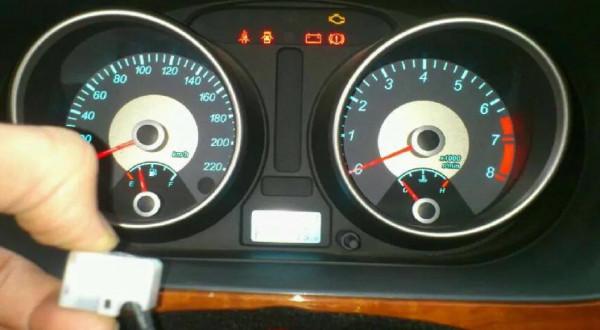

當按下B56鑰匙輸入開關後,再開啟點火 鑰匙,儀表狀態與正常狀態一致。
模擬鑰匙輸入開關狀態,與岀現故障時的狀態,高度一致,說眀車輛岀現故障時的故障點就是B56鑰匙輸入開關。
更換點火開關殼後,故障排除。
