各型別供熱系統圖大全,一飽眼福!
區域供熱系統

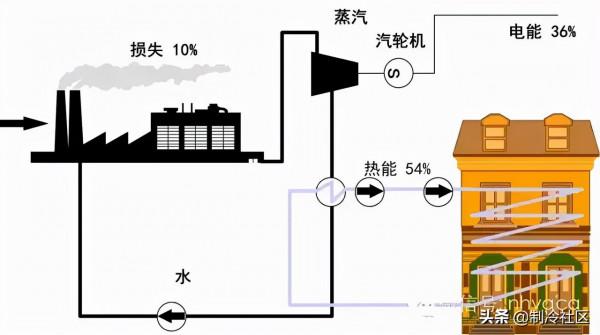

熱電聯產系統

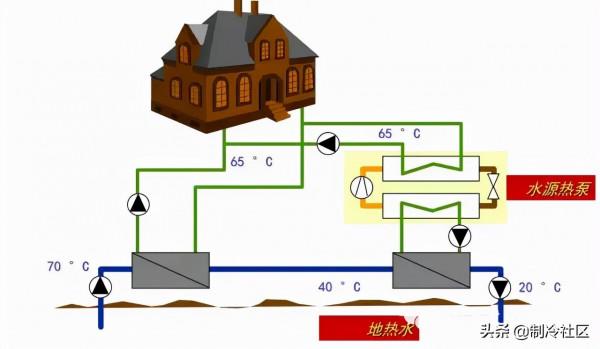

地熱水供暖系統
即熱式生活熱水系統
即熱式特點: 可保證使用者隨時隨地均有熱水供應,系統緊湊,無需儲罐,需要較大的鍋爐容量需要較大的熱交換器。
半即熱式生活熱水系統
半即熱式特點: 需要較小的鍋爐容量,需要較小的熱交換器,儲罐內易生長細菌,需要額外的地方安放儲罐。

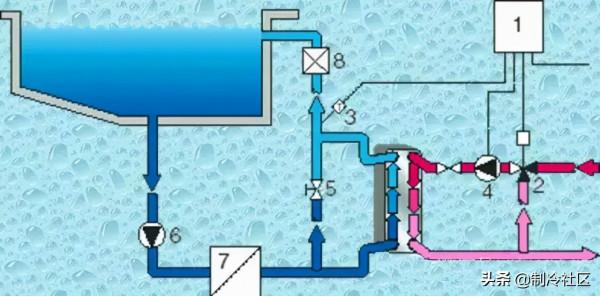

游泳池恆溫保持系統
太陽能熱水系統

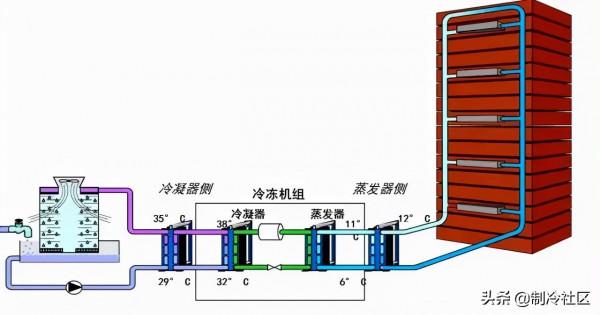

供冷空調系統
冷凝器側應用:
1 冷卻塔水冷卻凝結水
2 海水、河水或井水冷卻凝結水
3 乙二醇冷卻凝結水
4 短路冷凍機組系統
5 地下水冷/熱源系統
6 熱回收系統
冷凝水側熱交換器可以起到以下作用:保護冷凝器免受汙染、結垢和腐蝕;代替冷凝器承受冷卻水側壓力;能夠在季節許可時不執行冷凍機組;能夠實現熱回收;節省昂貴的新增劑。

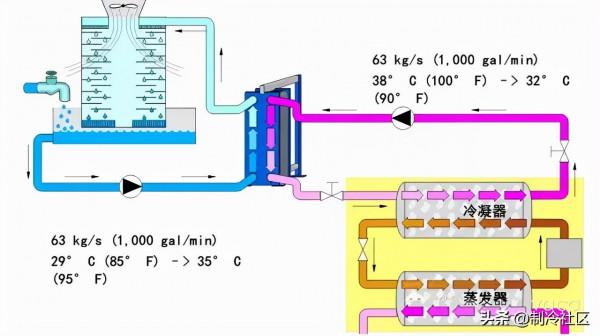

冷卻塔水冷卻凝結水
海水、河水、或井水冷卻凝結水
乙二醇冷卻凝結水
短路冷凍機組系統

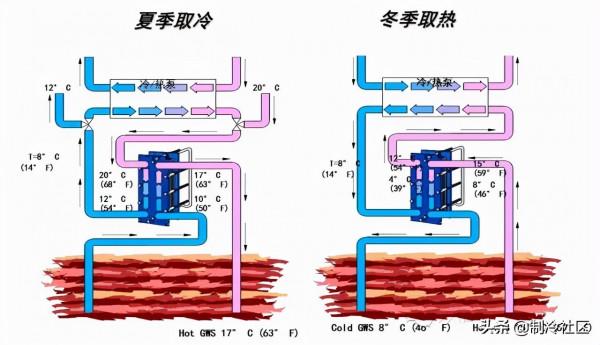

地下水冷/熱源系統

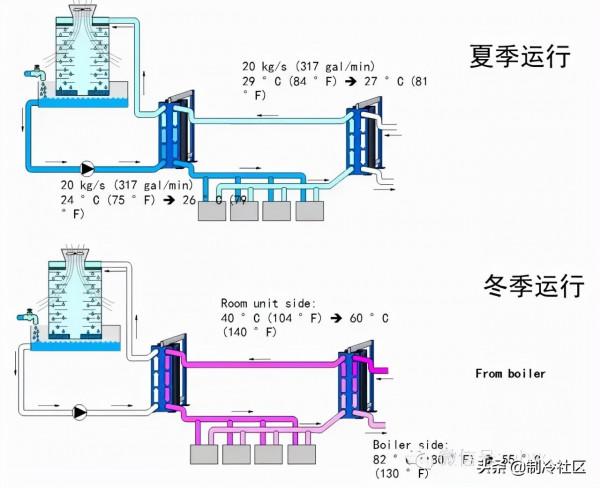

熱回收系統
蒸發側的應用:
1 壓力接力系統
2 分離冷卻迴圈水 (無壓力接力功能)
3 蓄冰系統
4 區域供冷系統
5 天花板供冷系統
蒸發器側熱交換器可以起到以下作用:避免冷凍機組承受高壓(壓力接力系統);減少昂貴、低效新增劑的用量;分離冷卻水系統,以保證區域性系統清潔度很高(電子元件生產);減少洩漏所帶來的損害。

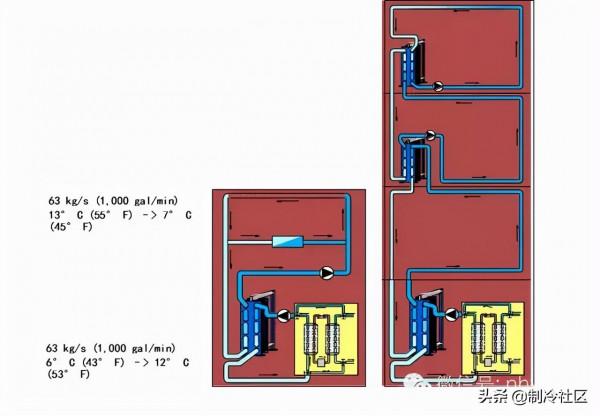

壓力接力系統
分離冷卻迴圈水系統

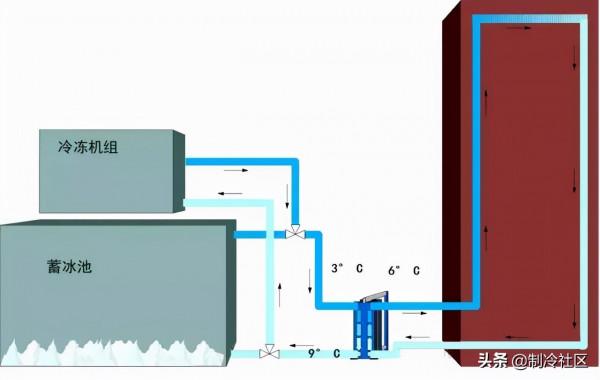

蓄冰系統
蓄冰系統設計基本要素: 設定空調要求;執行方案;全蓄冰系統;部分蓄冰系統;冷凍機組為主系統;蓄冰為主系統。
區域供冷系統

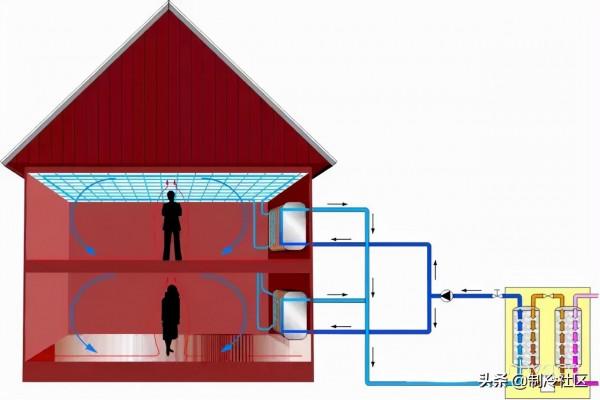

天花板供冷系統
空調系統其它應用方案
板式換熱器在供冷空調系統中的優勢:
1. 傳熱係數高,對數溫差可作到0.5度。
2. 體積小,重量輕,便於安裝,可放置於裝置層。
3. 易於拆卸,方便清理內部汙垢。
4. 結構堅固,可承受較高工作壓力,最高 3.0MPa。
5. 換熱效率高,降低執行成本。
6. 固定投資低。

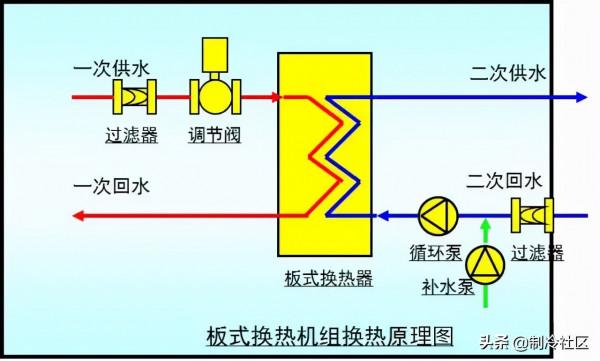

板式換熱機組基本原理
流經使用者散熱片後的低溫水(二次回水)經過濾器除汙後,由迴圈泵加壓進入換熱器,吸收一次熱媒放出的熱量,達到供水設定溫度後,再流向供熱管網對使用者進行供熱;
熱源經一次熱網(一次水)流經過濾器、調節閥、進入換熱器放熱後(二次水),由熱媒回水管返回熱源(二次回水)被加熱後再次參與迴圈換熱;補水泵根據系統執行情況適時對二次迴圈水系統進行定壓補水。
