1、受力構件（指參與受力和傳力的杆件）應經試驗或計算確定，其未經表面處理的型材最小實測壁厚：窗應≥1.4mm，門應≥2.0mm。（注：此處新的鋁合金門窗GB/T８４７８—２０２０中有新的要求：ａ） 外門不應小於2.2ｍｍ，內門不應小於20ｍｍ； ｂ） 外窗不應小於1.8ｍｍ，內窗不應小於1.4ｍｍ。）

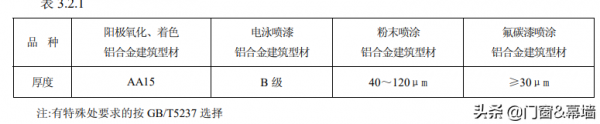

2、鋁型材表面處理需滿足：
表面處理方式及要求
3、塑鋼門窗需滿足：
a．氣候老化效能：暴露 4000h 後，其顏色變化△E≤5；△b≤3；
b．可焊性（平均值）≥35Nmm 2 ；最小測試值≥30Nmm 2 ；
c．彎曲彈性模量≥2200Mpa；
d．低溫落錘衝擊性能；在 1.0m 高度下，錘體質量 1Kg，型材可視面破裂個數≤1 個；
e．主型材兩個相對最大可視面的加熱尺寸變化率為±2.0%,每個試樣兩可視面的加熱尺寸變化 3 率之差應≤0.4%,輔型材的加熱尺寸變化率為±3.0%；
f．維卡軟化溫度按 B 法要求進行，為 75℃；
g．主型材可視面最小壁厚：平開門窗≥2.5mm，推拉門窗≥2.3mm；
h．主型材斷面應具有獨立的保溫（隔聲）腔室、增強鋼腔室及排水腔室
4、建築門窗與牆體連線件、PVC 塑膠窗增強型鋼、建築外窗用副框的材質應符合 GB716《碳 素結構鋼冷軋鋼帶》的規定，其最小壁厚：門≥2.0mm；窗≥1.5mm；副框≥1.5mm。
5、PVC 塑膠門窗增強型鋼橫截面為開口形狀，其表面鍍層應符合 GB/T9799《金屬覆蓋層鋼件 上的鋅電鍍層》電鍍鋅處理的規定，其鍍層厚應≥8μm；增強型鋼截面為封閉形狀，內外表面應進 行熱鍍鋅處理，其鋅層厚度：外表面≥8μm；內表面≥6μm。
6、填充建築外門、外窗與洞口之間的伸縮縫內腔以及副框與洞口之間的伸縮縫內腔，應採用聚氨酯發泡密封膠等隔熱隔聲材料。
7、密封建築外門、外窗的室外防雨水槽必須採用中性矽酮系列密封膠，不得采用丙烯酸密封膏。
8、帶副框的建築門窗，其相連線處應採用矽酸系列密封膠。
9、中空玻璃應符合現行國家標準《中空玻璃》GB/T11944 的有關規定。密封膠層厚度：單道密 封膠層厚度為 10±2mm；雙道密封外層密封膠層厚度為 5～7mm；膠條密封膠層厚度為 8±2mm。
10、建築外門、外窗用窗紗的徑向（25.4）不低於 18 目
11、建築外窗宜為內平開下懸開啟形式，中高層、高層及超過 100m 高度的住宅建築嚴禁設計、 採用外平開窗。採用推拉門窗時，窗扇必須有防脫落措施。
注：住宅建築按層數劃分為：I～3 層為低層；4～6 層為多 層；7～9 層為中高層；10 層以上為 高層；高度超過 100m 時，為 超高層。
12、建築外窗的物理效能應滿足：
注：建築外窗的保溫效能由原來的小於或等於 3.5w（/ m 2 ·k） 調整為小於或等於 2.8w/（m 2 ·k）。
13、建築外窗物理效能宜按氣密、水密、抗風壓效能順序試驗。
14、建築外窗構造要求：
a．建築外窗玻璃鑲嵌處選用橡膠密封條材料時，在窗的型材上應設定排水孔及等壓孔，以便將 滲入窗內的雨水及時排向室外。
b．建築外窗的窗框與窗扇配合的搭接處（減壓腔）宜按等壓 原理設計。
c．建築外窗內平開形式的窗扇下部宜設定披水板。
d．組角裝配式的建築外窗，構件連線處應採取防雨水密封措施。
e．為避免建築門窗的密封膠條脫槽，安裝密封膠條應在 90°拐角處斷開，並採用 45°組角粘結 方式，膠條介面處要保持嚴密。
f．在臥室、客廳部位安裝的建築外窗宜設定空氣調節裝置，便於調節室內空氣，改善室內空氣 質量。
15、建築外窗在下列位置使用必須設計使用安全玻璃：
a．傾斜窗；
b．單塊大於 1.5m2 的玻璃；
c．易遭受撞擊、衝擊而造成人體傷害的其他部位；
d．落地窗距地面淨高 900mm 之內必須全部採用安全玻璃。
16、帶副框門窗，副框固定後．洞門內外側與副框槽口用水泥砂漿等抹平，當外側抹灰時應用片材將抹灰層與門窗框臨時隔開，其厚度為 5mm，待外抹灰層硬化後，撤去片材，預留出寬度為 5mm、深度為 6mm 的防雨水槽，待門窗固定後，用中性矽酮密封膠密封門窗外框邊緣與副框間隙及防雨水槽處，密封 寬度自窗框邊緣至防雨水槽處。

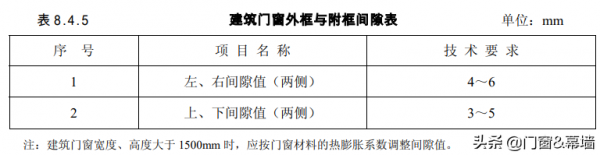

17、窗框與副框之間的間隙就符合：
18、根據有關資料．中空玻璃的空氣層厚度的最佳值在 12～18mm之間，目前適應這種中空玻璃的 門窗型材不多，適用 9mm 空氣層厚度的門窗型材，市場基本有保障，經測試，配置（5+9+5）中 空玻璃的PVC塑膠窗，其傳熱係數K值在 2.6W/（m 2 ·k）以下；配置（5+9+5）中空玻璃的斷冷橋鋁 合金窗，大部分產品其傳熱係數K值在 2.8w/(m 2 ·k）以下。
