賓士E300L轎車右側影像不顯示檢修

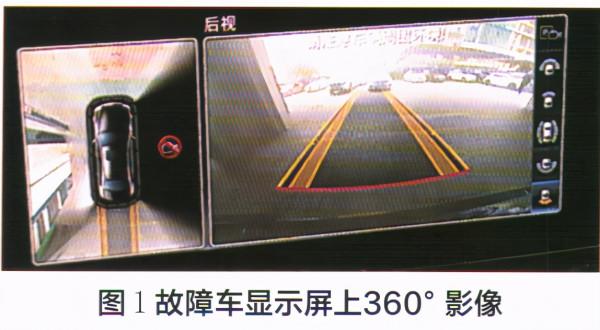

一輛行駛里程約5.2萬km、搭載274 920型發動機的201 8款賓士E300L（CODE808）轎車。該車360度影像系統中右側攝像頭無畫面，黑屏且有攝像頭禁用的紅色標誌（圖1）。

故障診斷：查詢故障車的車籍卡發現，此車搭載了程式碼為P47的高階駐車套件、程式碼為235的主動式駐車輔助系統和程式碼為501的360度影像系統。透過試車發現，掛倒擋後顯示屏中360度影像介面可以自動開啟，但右側畫面不顯示，黑屏並有攝像頭禁用的紅色標誌，其他部分的畫面能正常顯示。

連線診斷儀進行快速測試發現，該車駐車系統控制單元N62中儲存了3個故障碼：BlFC101一右側車外後視鏡內的攝像頭存在一般電氣故障，A+S; B1 FC113-右側車外後視鏡內的攝像頭存在斷路故障，S; B1 FC109一右側車外後視鏡內的攝像頭存在部件故障，S。檢視右側攝像頭B84/8的校準實際值為“正常”。

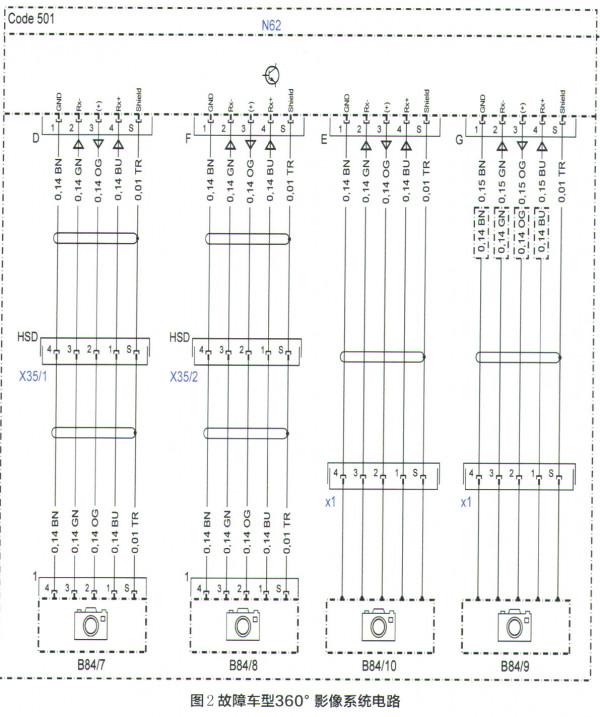

查閱360度影像系統電路圖（圖2）。360度攝像頭與駐車系統控制單元N62之間採用LVDS低電壓差動訊號技術，傳輸載體為4芯同軸電纜；4個攝像頭透過LVDS的4芯同軸電纜將影片數字訊號傳送到駐車系統控制單元N62、N62進行影片訊號處理後將最終的360度環檢視像數字訊號，透過高速影片連結HSVL線（1芯同軸電纜）傳送到主機A26/17，最後又透過高速影片連結HSVL線（1芯同軸電纜）傳送到儀表顯示屏組A40/16。

根據系統工作原理及故障碼分析，導致該車故障的可能原因有：右側攝像頭B84/8與駐車系統控制單元N62之間線路故障；右側攝像頭B84/8電氣故障；駐車系統控制單元N62軟體故障；駐車系統控制單元N62電氣故障。

嘗試進行斷電處理，故障依舊；嘗試更新N62的軟體發現，無新軟體；檢查右側攝像頭B84/8與駐車系統控制單元N62之間的線路，導通且插頭無腐蝕或退針現象。兩側的攝像頭安裝在外後視鏡中，不易拆裝，為了確認故障原因，我們拆下位於後備箱左側的駐車系統控制單元N62，在做好標記的情況下，將N62通向右側攝像頭B84/8的LVDS同軸電纜與其他攝像頭進行互換，結果發現故障畫面出現了轉移，由此可以排除駐車系統控制單元N62存在電氣故障的可能，並可以判定故障原因是右側攝像頭B84/8存在電氣故障。

更換右側攝像頭B84/8後進行路試並校準，該車故障被徹底排除。
