前不久的4G無線網絡卡獲得了很高的關注度,看來大家對於筆記本、iPad 這類裝置還是有外出聯網的需求的。不過初代 Demo 的網速和功能都不夠齊全,經過廠家的不懈努力,這款產品迎來的第二版的更新,大家最為詬病的直插設計這次也更換了形態,支援了 USB-C 充電功能,那效能方面有哪些提升?快來跟著充電頭網試用一番。
產品介紹
和上次的直插設計不同的是,這次的4G無線網絡卡 Demo 採用了延長線連線方式,支援邊使用邊充電,產品形態更加完整了。
多出一塊是天線小板,這裡沒有揭掉表面的不乾膠貼紙。

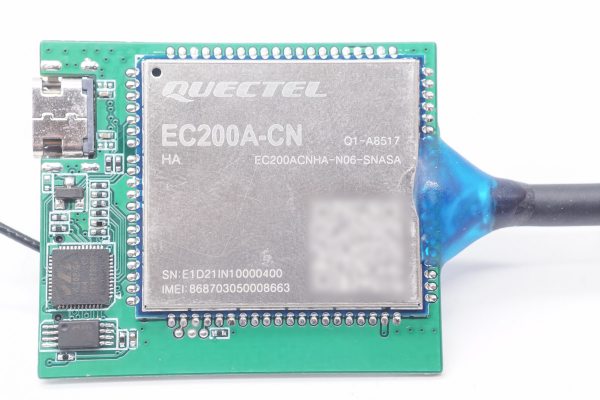

4G通訊模組來自移遠,型號為EC200A-CN。

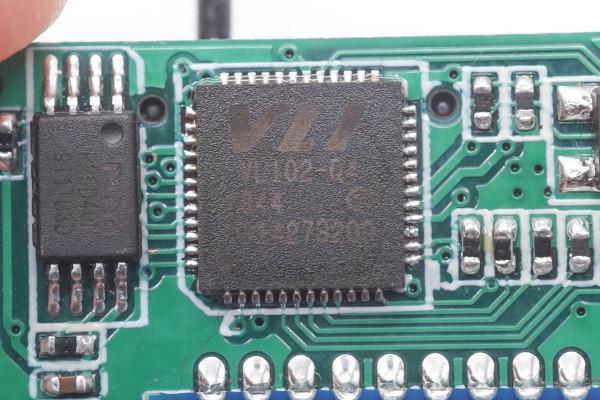

威盛VL102晶片,用於USB PD充電控制,支援PD3.0快充。
P25D40儲存器,來自普冉,用於儲存配置資訊。
來到主機板背面,是4G上網絡卡的供電電路。

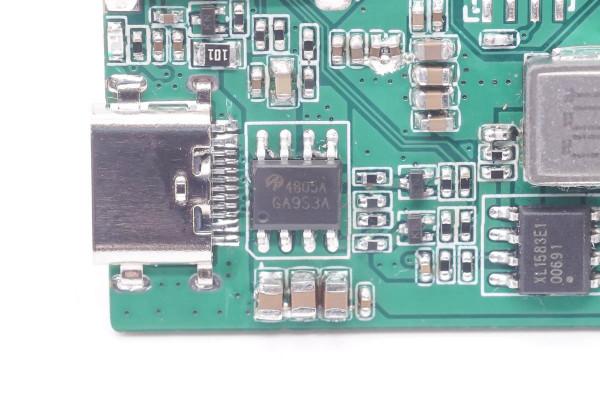

一顆雙MOS管,用於Type-C介面輸入控制。
四路雙向ESD晶片,用於SIM卡訊號通路的靜電保護,防止靜電擊穿內部模組和SIM卡。左側是連線天線的插座,上方是ESIM卡焊盤,右側是SIM卡插座。

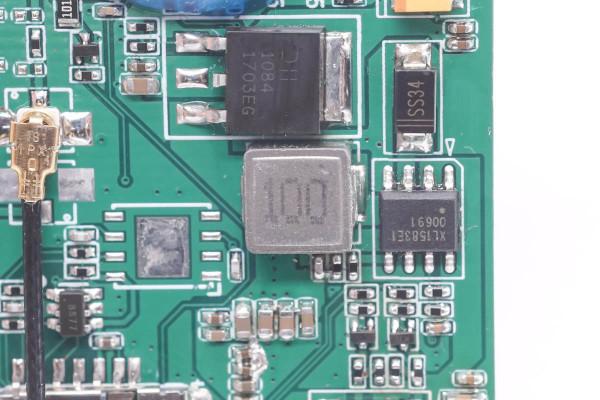

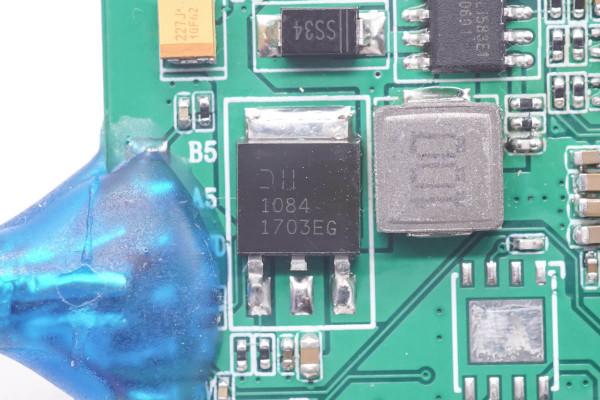

AP1084線性穩壓,用於網絡卡模組供電。
上海芯龍 XL1583降壓轉換器,用於將PD供電降壓為AP1084供電。
SS34肖特基二極體。
10μH降壓電感。

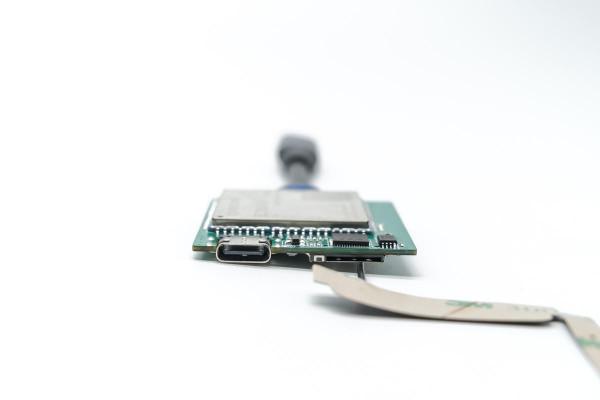

USB-C 充電介面和SIM卡槽都在側面,iPad 這種單介面的裝置終於可以邊充電邊上網了。
USB-C 連線線,金屬的端子保護殼。
和一元硬幣相比,體積很小巧。

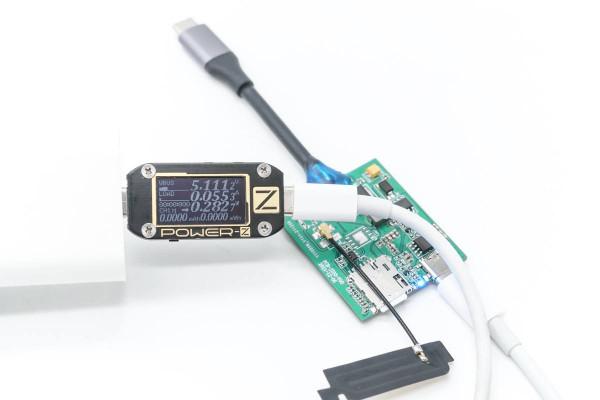

這裡在不連線裝置的情況的單獨對4G上網絡卡供電,顯示有0.28W的輸入功率。

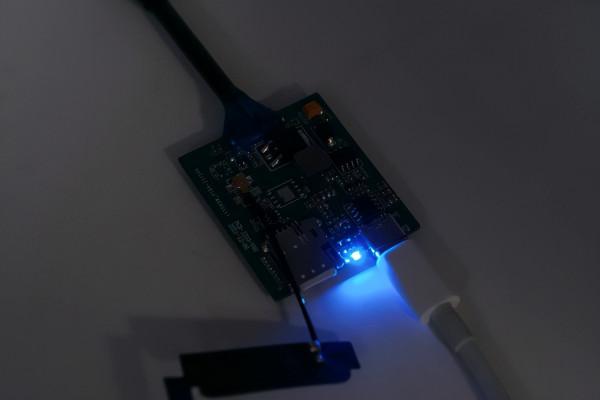

同時亮起藍色LED指示燈。
快充和網路全都要
看完產品的外觀,接下來就實驗一下效能有無提升,首先來看看待機的功耗。

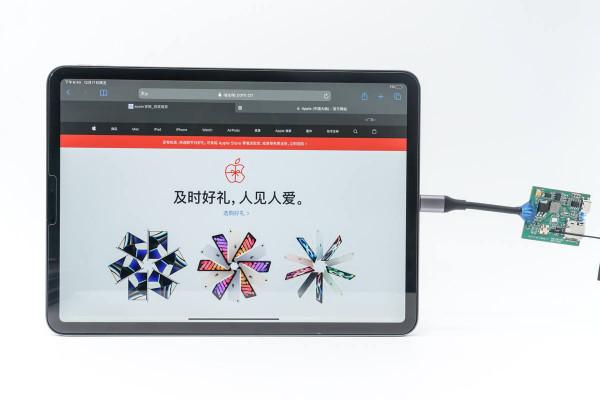

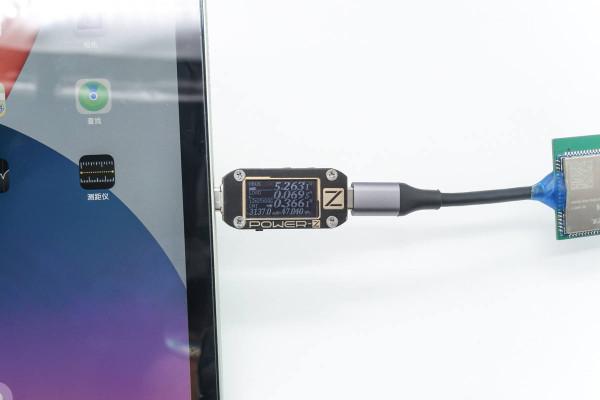

這裡接入 iPad Pro 來測試。
在連線情況下,iPad Pro 的輸出功率約為0.366W,相當省電。
和上次一樣,在設定裡顯示是乙太網連線,名稱變成了 EC200ACCNHA。
感覺網速颼颼的,看來是網速經過一代的升級有了不小的最佳化。
iPad Air 上也一樣能用,畢竟都是 USB-C 介面的。
網速粗略估計差不多。
iPad mini 6 也一樣能識別使用,就是看起來有點小馬拉大車。

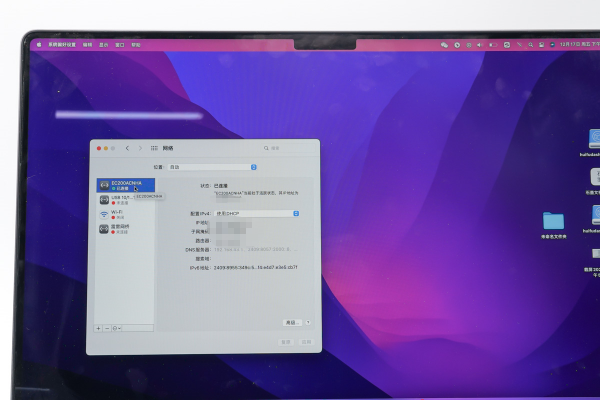

MacBook Pro 16 2021 上也類似,會識別成有線網絡卡的形式,名稱同樣為 EC200ACCNHA。
體驗自不用多說,在外裝置獨立上網,告別手機、網線的約束。

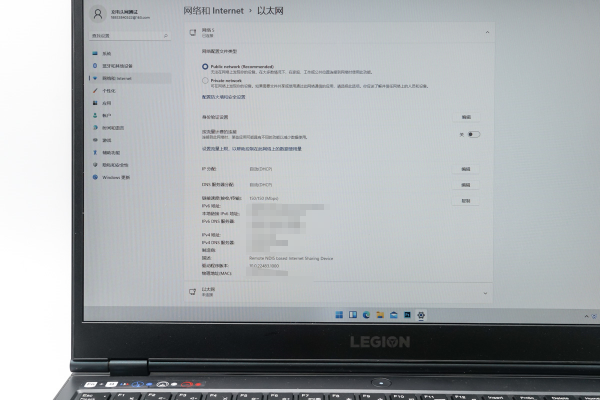

Win本也一樣,會識別為有線網絡卡接入,連結頻寬為150Mbps,當然這可不是實際的網速。
上網一樣暢通無阻。
看完能適配的裝置,再來看看這個新增的 USB-C 充電介面會有怎樣的充電錶現,能支援快充嗎?

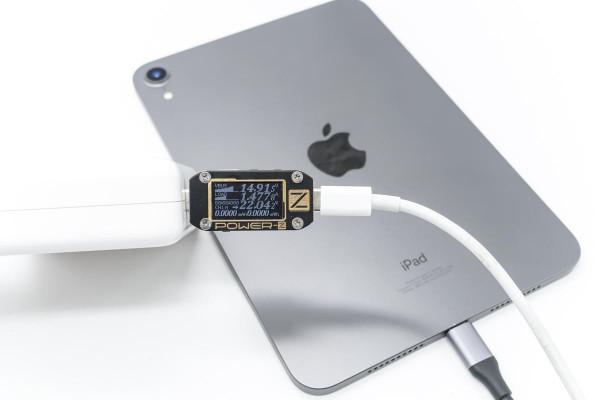

首先是 iPad mini 6 ,輸入功率在22.04W,充電錶現正常。

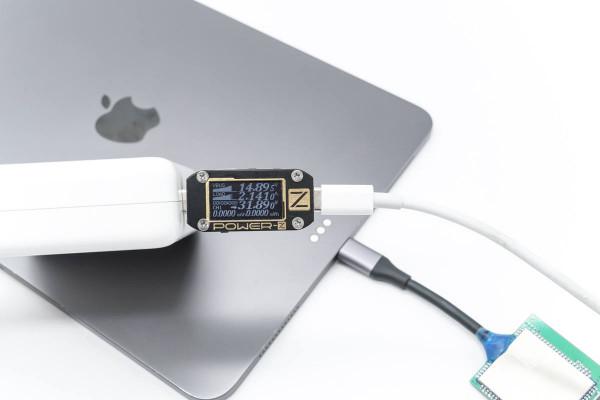

為 iPad Pro 充電,輸入功率約為31.89W,表現正常。

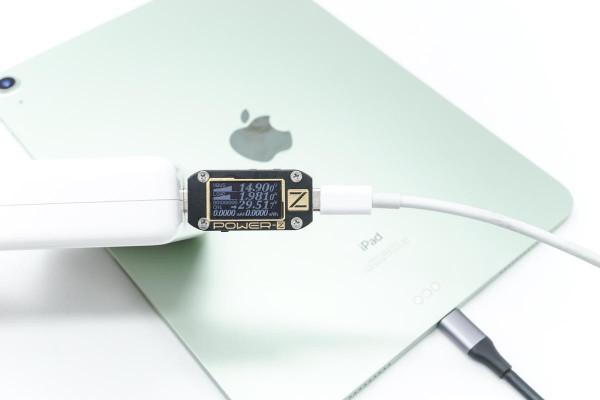

為 iPad Air 充電,輸入功率約為29.51W,表現也在正常範圍。

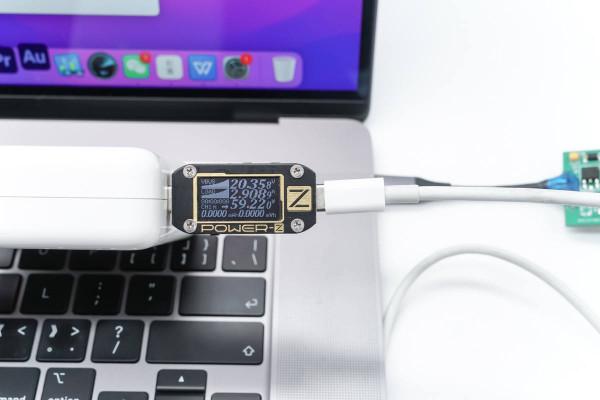

為 MacBook Pro 16 充電,輸入功率約為59.22W,這檯筆記本支援最大100W輸入,所以這款4G無線網絡卡最大支援的充電功率約為60W,滿足絕大多數人的需求。
速度怎麼樣?
大家最關心的還是速度有什麼提升,接下來就是測速環節。

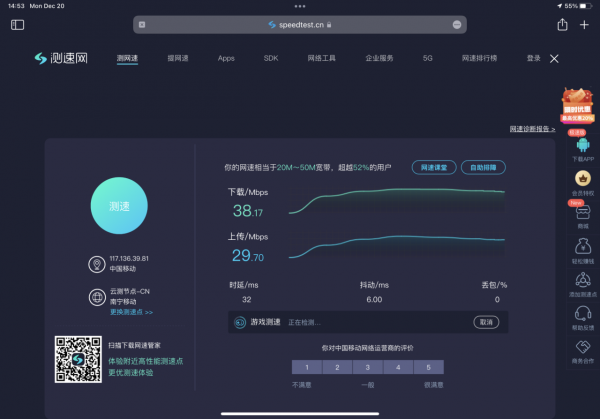

相比上次的10Mbps以內的網速,這次更換4G模組後速度大漲,下載38Mbps,上傳29Mbps,表現基本和手機持平。
這裡測試了不同區域的網速,均採用了移動的手機卡測速,表現相當不錯了。

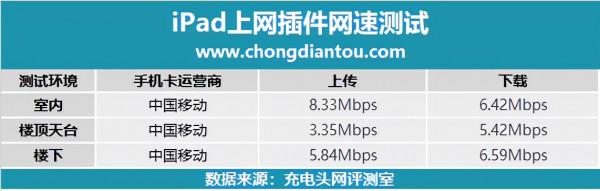

再來看一下上次的速度,高下立判,從能用變成了好用。

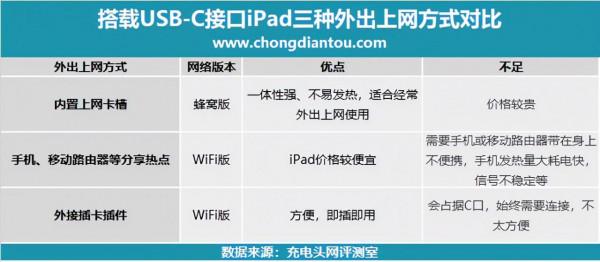

iPad的幾種上網方式
iPad 想要使用蜂窩網,最直接的方法就是購買蜂窩版,當然,價格也要貴出一千塊左右,不是經常外出上網的使用者著實有點肉疼。
以往大家肯定都會選擇手機開熱點或是移動路由器,這種方式不僅會增大延遲,更會消耗手機電量。
而採用這種外接的4G無線網絡卡,則是一個均衡的選擇,在價格和效能上都能為大多數人接受,而且也能給筆記本使用,一舉兩得。
充電頭網總結
看完新款4G無線網絡卡的表現,大家覺得怎麼樣?
經過測試,無論是在 iPad、MacBook 還是 Windows 筆記本上都能暢快使用,功耗也在0.3W左右,相比手機熱點,大大節省了電量,同時也保證了訊號的穩定性和延遲。
相比上次的4G無線網絡卡 Demo,這次的快充版4G無線網絡卡升級了4G模組,讓網速基本和手機相媲美;增加了 USB-C 充電介面,支援60W的快充輸出;也改進了最為詬病的直插設計,讓產品形態趨近完整,看來和大家正式見面的日子不遠了。
