垃圾佬DIY自制 thin itx 超小體積電腦機箱，拿來做軟路由簡直完美

閒著無聊逛論壇，突然被一個大神設計的機箱給種草，心裡各種癢癢，本來大神說要量產的,結果

廢寢忘食，製作了一臺主機！

閒著無聊逛論壇，突然被一個大神自己設計製作的機箱給種草，心裡各種癢癢，本來大神說要量產的，結果等了半年無果人家不量產了。。。

以前的筆記本是大學買的，雖然當時買的時候的配置還是可以的，但是時間過得好快，轉眼畢業工作三年多了都，筆記本也用了6、7年了，該換新的了，我這樣自我安慰道。

那就自己做一臺吧，但是自己不會畫圖，CAD沒有學過，機械設計什麼的更是沒有接觸過，雖然學計算機專業出身的，組裝電腦也是頭一遭，想想工作量不是一般的大呀，沒辦法誰讓長草了呢，那就自己搞一臺吧！

畢竟程式猿是萬能的哈哈！！！(*≧▽≦)

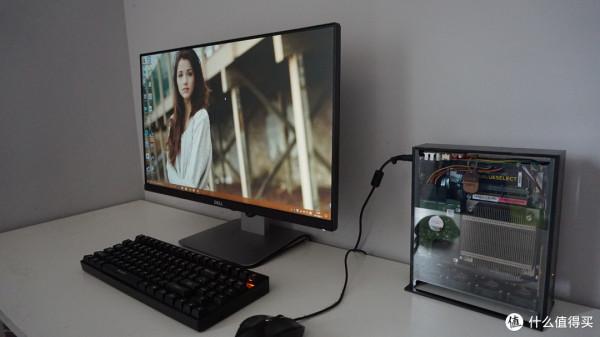

先看看最終的成品吧

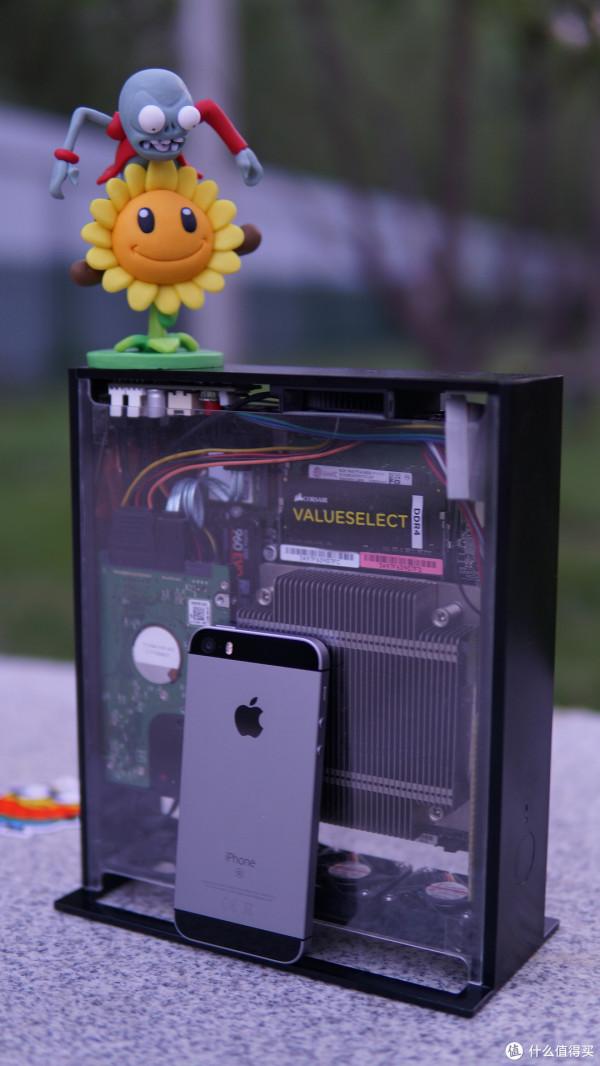

和iPhone SE 的大小對比

裝在揹包裡毫無壓力

先從腦海裡面開始構思吧，怎麼設計機箱的各個零部件硬碟主機板散熱什麼的，每天除了上班其他的時間真的就是滿腦子的機箱3D腦補圖，各種機箱尺寸資料滿腦子的亂飄，感覺幾乎都快走火入魔了。

哎，還是直接借（chao）鑑（xi）大神的設計吧，畢竟第一次搞這個東西，萬一尺寸哪裡有一點不對，各種配件之間有衝突的話，那這加工的機箱結構就報廢了，這個學費我可是不想交的。

先開始學習3D建模軟體的使用，作為一個程式猿攻城獅，學習個3D建模軟體還是沒有太大壓力的，第一個學習的是SketchUp（草圖大師），基本上一兩個小時優酷搜尋個第一視角影片教程看看就入門了，稍微會點差不多的就行了麼，畢竟不是專業的。

開始畫草圖，看看孔距尺寸什麼的是否合適，有沒有衝突什麼的，嗯，理想是豐滿的，現實是骨感的，滿螢幕的輔助線。。。

風扇支架和底座

風扇支架是最難畫的,各種改版各種重畫

差不多了直接找模型過來對比一下尺寸

畫了一陣之後也想過放棄，太花費時間了，但是又有些不甘心，畢竟，這個以後是可以拿來**的，看~看~老子親手製作的電腦機箱，自己畫的3D圖紙！@&%#~。。。

自己閉門造車是不行的，於是網站論壇QQ群各種逛，厚著臉皮求科普。。。(●´ω｀●)

知道了我這機箱要用CNC加工工藝，鈔票大大的需要。。。知道了螺絲的型號一般用沉頭M3，從網上down 了thin itx 主機板和3.5寸硬碟的layout 規範，知道了主機板的空位孔距，知道了擠牙膏的Intel CPU的各種系列，知道了記憶體已經進入DDDR4時代，知道了M.2介面的固態硬碟。。。

每天沉迷於製作機箱的泥潭中不能自拔。(/•ิ_•ิ)/

於是又開始學習3D繪圖軟體，UG，SW 什麼的從來沒有聽說過啊。。。一臉懵逼，趕緊百度下載安裝，一個solidworks 安裝包要8G，可憐了我的4G記憶體的筆記本，雖然執行起來沒有那麼流暢，可是我看著畫出來的圖紙心裡還是美滋滋啊。尺寸圖使勁看使勁看，就怕搞錯 (*≧▽≦)

下面的3D圖紙是使用solidworks 繪製：

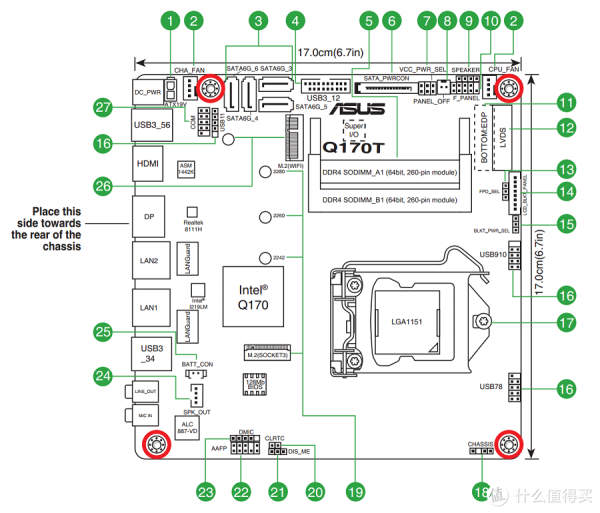

thin-itx主機板尺寸圖:

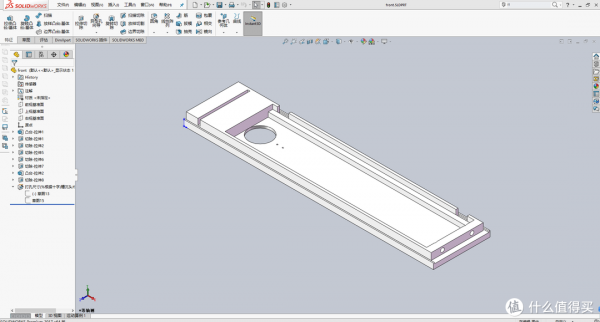

前面板：

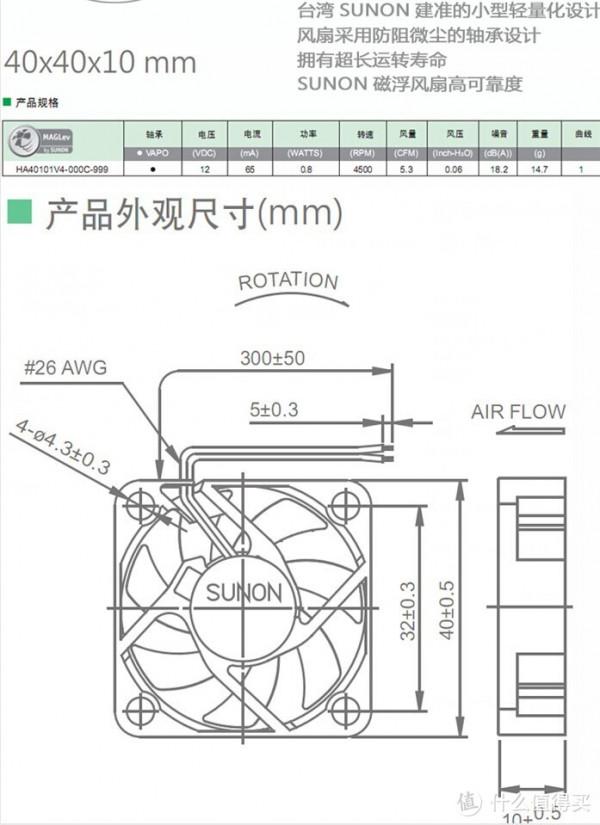

4010風扇尺寸：

風扇支架：

M3沉頭螺絲的尺寸：

軟體確實強大，直接陣列一下，4個就排好了！

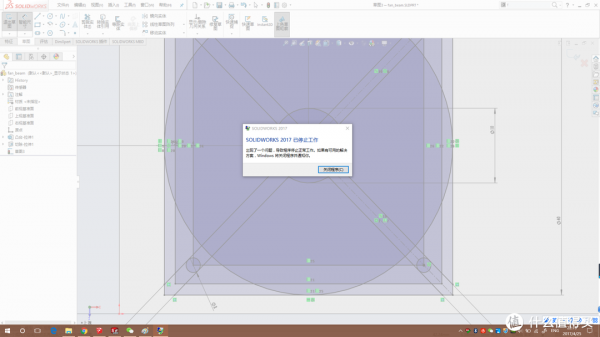

你經歷過絕望嗎請問？

這**！！！

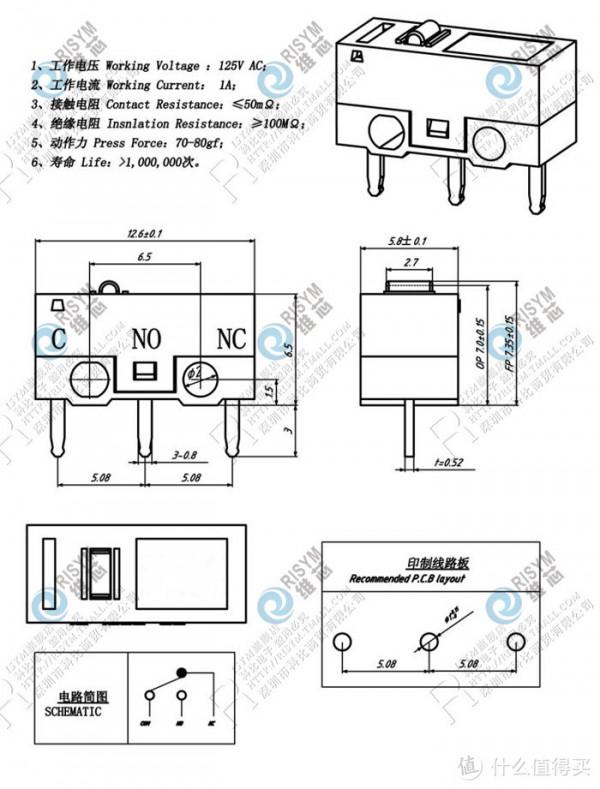

微動開關的尺寸：

電源按鈕：

經歷無數個日夜的奮鬥，終於所有的零件都繪製完成啦！

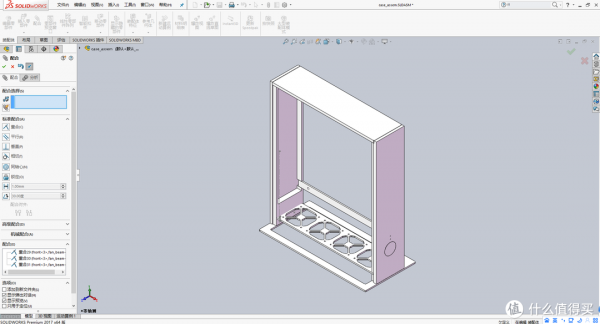

最後的裝配體：最後終於有點機箱的樣子啦！

最後圖紙零件都畫好了，尺寸再三確認，畢竟是第一次發車。。。又沒有老司機帶路，翻車交學費就不好了。๑乛◡乛๑

之後生成各種格式的工程圖檔案，趕緊上馬雲爸爸家問問報價幾何呀，畢竟做出來實物才是檢驗圖紙的最好方法。按照我的預算1000萬以內應該還是可以接受的。但是，BUT，我靠，問的馬爸爸家的第一家的報價給了我個暴擊，2000+，**，我這窮人拿來的這麼多錢去造啊。。。哎想想也是，我就做一套，人家還不夠調裝置的功夫呢。。。沒辦法繼續找找吧，又問了幾家，最後終於有一家報價800的，討價還價真不是我的強項啊，最後人家一毛都不讓，就這家吧，下單坐等快遞，這等的真是煎熬啊，第一次有等快遞等到絕望的感覺。

快遞終於來了，趕緊拆開看，第一次這麼激動地拆快遞。在公司大概比劃了一下，差不多沒有問題，回家繼續搞！

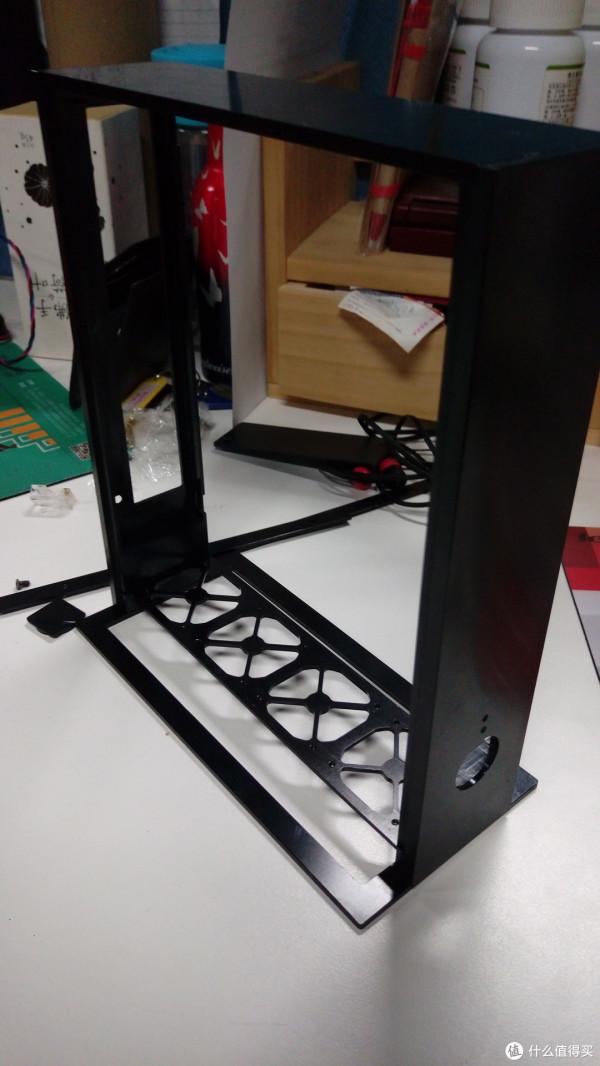

第一次裝配：

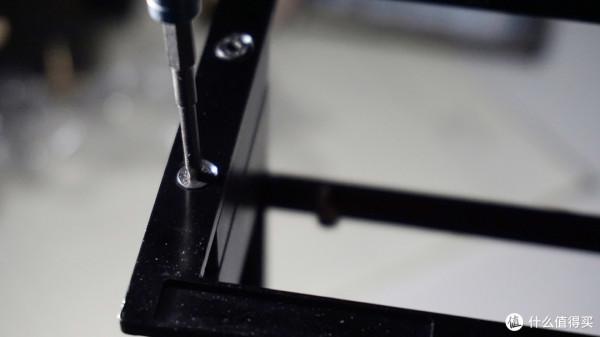

內六角螺絲買的質量太次了。。。

中間裝配真是各種艱辛，此處省略照片N張 ๑乛◡乛๑

既然機箱都到了，那就得開始挑選主機板CPU記憶體什麼的吧，機箱設計的主機板只能使用thin-idx 規格的主機板，想著電子產品買新不買舊，怎麼這也得上6代CPU了吧，DDR4記憶體，還得有個像樣的固態硬碟。。。主機板本來想買華碩h110t,這個，好在便宜，但是不能使用m.2的2280 固態硬碟，找了半天最終發現這Q170t 還是不錯的，是Q商用系列晶片組，有些花哨的功能，但是太TM的貴了，是H110t的二倍。。。主要是這個板子中國大陸沒有上市，只能在美亞上買。。。嗯，還是萬能的淘寶吧，結果就只有一家有賣的要1350大洋。。。下單吧還是乖乖。

主機板特性連線

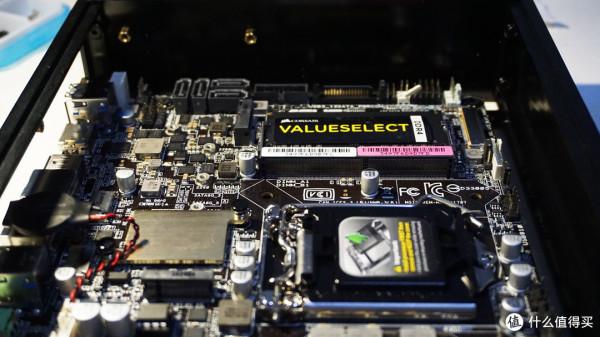

主機板是這樣的，配色沉穩，做工紮實，高階大氣，盡顯奢華。希望能夠用它個100年，啊不對10年 o(>_<)o ~~

等了好久終於等到主機板來了(*′☉.̫☉)

CPU就i5 7500 散片吧，畢竟窮人，沒有保修就沒有吧，十年之內能把CPU用壞算我輸，比狗東盒裝的便宜300多大洋，美滋滋。

記憶體是賊船筆記本規格的 DDR4 2133，嗯，先買一條8G的吧，以後記憶體白菜價了再買一個8G的插上，窮人自我安慰道。(´⊙ω⊙`)

硬碟的話，的話，的話。看著三星960 evo 挺好的呀，挺好的呀，**就是貴，就是貴。。。250G要900大洋，糾結半天天，正好618 ，上午10點下單，下午3點就到了，給蘇寧點個贊，不怕他驕傲，確實挺快的！

調皮的小獅子(^ω^)

下面小丫參演：

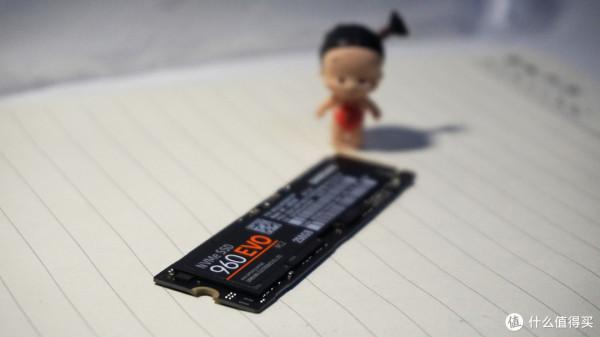

這個硬碟只能說是真的小！M.2 NVME的介面

和記憶體差不多大小。

5年前筆記本上的西數機械盤，掛載上當作儲存用。

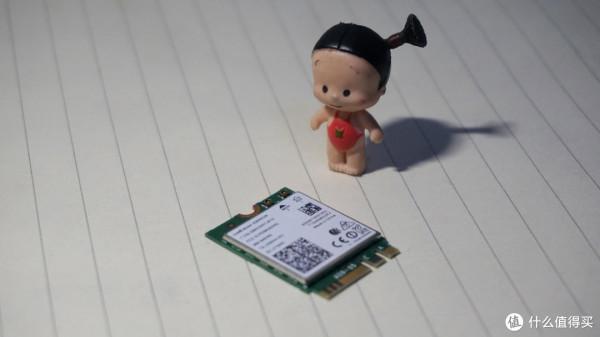

支援5G的 Intel 8265AC 網絡卡，整合藍芽4.2 ，也是非常小，和一元硬幣差不多大。

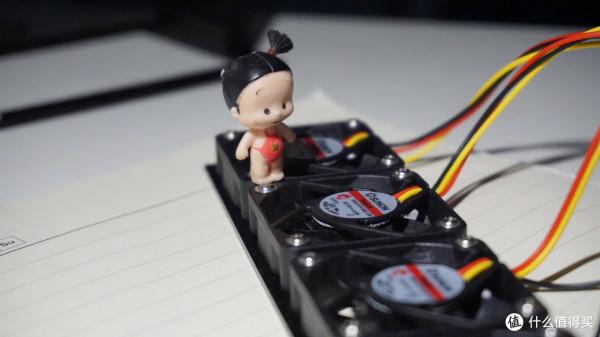

機箱的散熱風扇是標準的磁懸浮4010 ，貓扇的4010 的風扇貴的一筆，一個要100RMB，我這個只要10塊一個。底部的4個風扇都裝上，孔位尺寸完全沒有問題，我想給我自己點個讚了都(*≧▽≦)，（PS：風扇設計的是支援4020 規格的風扇的）

用了個一拖五的PWM轉DC的風扇調速器（忘了單獨拍照片），還支援自定義最大轉速，測速，很穩。

風扇自帶的線是不夠長的，自己動手改線，挺（湊）完（和）美（用）吧。。。

散熱器是超微的1U伺服器散熱器，價格人民幣99包郵。

看我的靈魂塗抹矽脂大法！！！隨CPU贈送的導熱矽脂，最後感覺效果不是很好。

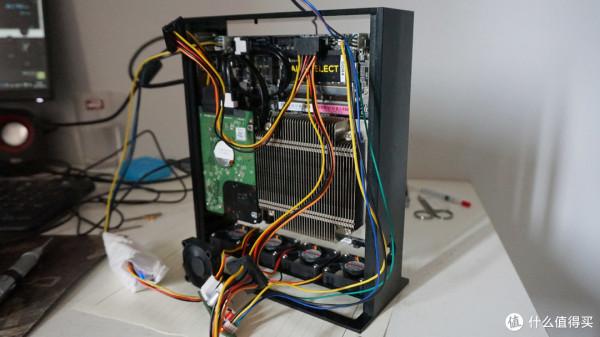

所有準備就緒了，迫不及待的上機測試，電源開關還沒做，杜邦線代替了先(●´ω｀●)

**，萬分謹慎，機械硬碟的掛載螺絲孔位差了1MM，導致只能PCB的一面朝外。。。（當時是按照固態硬碟的引數畫的圖紙，難道固態的和機械的還不一樣嗎？還是我畫錯了！）

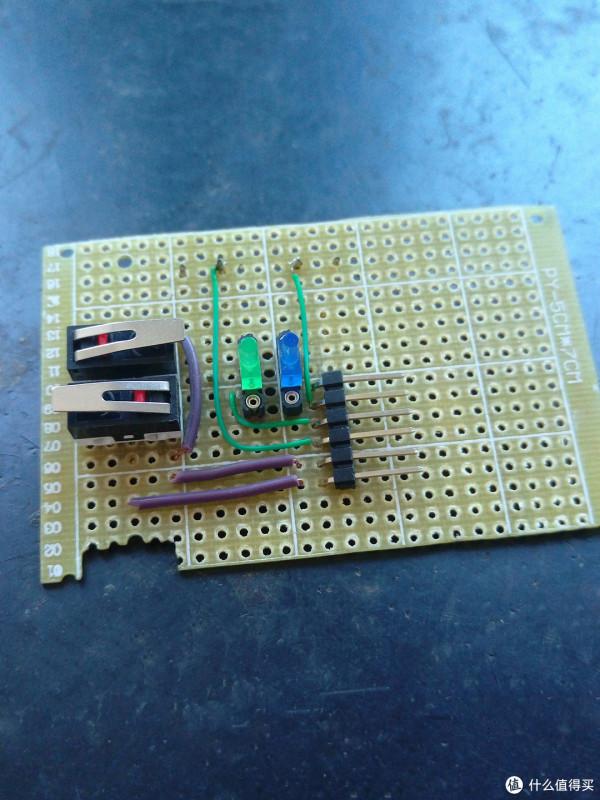

還差最後的電源開關接線板，因為機箱是自己定製的，所以開關面板是不可能直接買到合適的，本來的計劃自己畫PCB，淘寶製作，後來真的是快折騰不動了，其實是懶(jia)癌(ban)發(tai)作(duo)，不想學習畫PCB了，直接買個洞洞板自己跳線搞一個吧，醜就醜吧，能開機就行了。。。製作過程運用了各種黑科技在裡面，三年前買的鑽頭和銼刀友情出演
