常用家庭採暖方法簡介
從採暖散熱器到地板採暖，家庭採暖引入中國已經有幾十年了。隨著人們生活水平的提高和環保節能意識的加強，這兩種採暖方式已經不能滿足人們的需求。十年前，踢腳板採暖散熱器應運而生(簡稱：踢腳暖)，近兩年，水暖行業新秀牆圍裝飾板散熱器(簡稱超薄水牆暖)又火爆登場。現在，我們有四種家庭採暖方式：傳統採暖散熱器、地板採暖、踢腳暖和超薄水牆暖。
傳統採暖散熱器、地板採暖、踢腳暖和超薄水牆暖只是採暖終端。為了達到採暖效果，必須有熱源和連線採暖終端和熱源的採暖系統。熱源一般北方是集中供熱，南方是燃氣壁掛爐，本文不做介紹。在幾種採暖終端中，傳統採暖散熱器和地板採暖大家都很熟悉，但是踢腳暖和超薄水牆暖我們大家就不太瞭解了。本文對它們進行簡要介紹，以便我們更好地理解後面介紹的幾種供暖系統。
踢腳暖看起來像實木踢腳線，但水道和翅片隱藏在面板後面，面板、水道和散熱片由鋁合金整體擠壓而成。可以理解成傳統的柱式散熱器一片片拆卸下來，沿著踢腳線水平安裝。加熱時，熱水從水通道流動，熱量透過翅片傳遞到面板，然後從面板輻射到房子中間。它不僅將採暖和踢腳線的裝飾功能有機地融合在一起，還具有輻射採暖，升溫快，不揚塵，不燻牆等特點。它加熱人體腳部，暖腳涼頭，舒適度高。安裝在裝修後的房子裡，供暖系統管道可以隱藏在後面，在牆面上看不到管道，不會破壞原有的裝修。無論是安裝在毛坯房，還是裝修後的老房子或精裝房，都是一種理想的供暖方式。
想了解更多踢腳暖，請點選以下連結：「連結」。
超薄水牆暖，結構上與傳統散熱器幾乎相同，也是由上下主管和中間散熱片組成。供暖系統和安裝方式與傳統散熱器幾乎相同，只是厚度只有3釐米，靠近牆壁安裝。可根據牆面裝飾和採暖要求，現場組裝任意高度和寬度。它可以像裝飾板一樣安裝在整面牆上，也可以作為牆裙裝飾板沿著房間的牆壁安裝，也可以只安裝一塊。它具有無揚塵不燻牆、表面光滑、無尖銳稜角、不會碰傷兒童、超薄設計、不影響傢俱擺放、安裝維護方便等優點。想了解更多關於超薄水牆暖的知識，請點選以下連結：「連結」。
供暖系統種類簡介
連線熱源和採暖終端的供暖系統模式有五種：單管串聯、單管跨越式、雙管異程式、雙管同程式和章魚式。
由於地板採暖本身既是供暖終端，又是供暖系統，只採用了章魚式，所以不做特別介紹。
超薄水牆暖的供暖系統設計與傳統散熱器幾乎相同。所以下面的介紹就不細分了，通稱暖氣片。
踢腳暖供暖系統和散熱器供暖系統有很多相似之處，但也有一些不同，所以踢腳暖供暖系統單獨說明。
明裝和暗裝說明：
在供暖行業中，供暖系統管道通常埋在地下或牆內，稱為暗裝，而佈置在牆面外的稱為明裝。下面的介紹中提到明裝和暗裝，大家知道是什麼意思就可以。
在這裡，我將從幾種供暖系統的優缺點、使用什麼材料、使用多少材料、水力平衡是否調節良好、風險大小、適合明裝還是暗裝等方面，詳細介紹單管串聯、單管跨越、雙管異程式、雙管同程式、章魚等五種供暖方式。
單管串聯供暖系統
可分為垂直串聯型和水平串聯型。

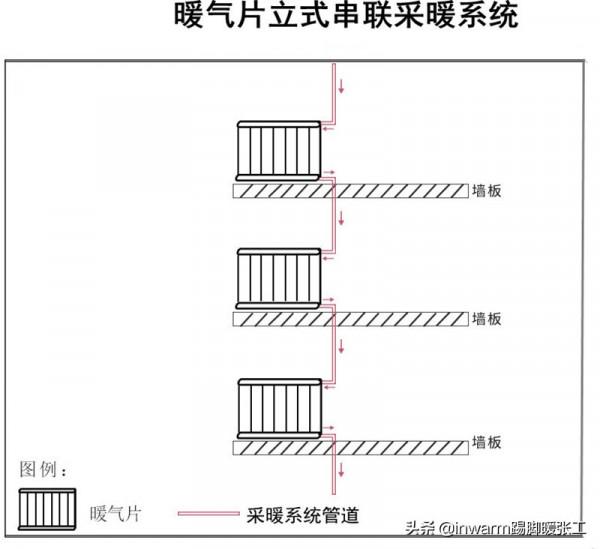

垂直串聯供暖系統
如下圖1所示，也可稱之上下串聯。安裝在樓上樓下不同樓層同一房間的散熱器串聯。第一組散熱器的進水口與熱源連線，然後前一組散熱器的回水口透過供暖管道與後一組散熱器的進水口連線，最後一組散熱器的回水口透過供熱系統管道與熱源連線。
(圖1、垂直串聯供暖系統)
缺陷：
1.不能每組散熱器單獨控制，要用，樓上樓下就要全部用，只要一個房間散熱器關閉，系統就斷了，樓上樓下其他家的散熱器也都不能供暖了；
2. 室溫不均勻。如果供水從頂部房間開始，這個房間溫度就最高，越向下房間溫度越低。
3.無法實施家庭計量。
4.這個系統的設計一般是管道外露，影響美觀。
優點：
節省材料，比雙管並聯節省一半材料成本。
使用的材料：
通常使用鍍鋅鋼管。
說明：
這種供暖系統設計只在我國北方集中供暖系統中使用，現在幾乎已經不用了。
水平串聯供暖系統
如下圖2所示，也可以稱之為同戶串聯。在一個家庭中，不同房間的所有散熱器都與一個供暖系統管道串聯。每組散熱器的進水口與前一組散熱器的回水口相連，回水口與後一組散熱器的進水口相連。
(圖2、水平串聯供暖系統)
缺陷：
1.不能分室控溫。要開全部開，只要關閉一個房間的散熱器，其他房間的散熱器就不會熱；
2.室溫不均勻，熱源附近房間的散熱器溫度高，室溫也高，越往後室溫越低。
優點：
節省材料，比兩雙管並聯節省一半材料成本。
使用材料：
可以使用PPR管和鍍鋅鋼管。
明裝和暗裝均可。暗裝只能使用PPR管，不能使用鍍鋅管。
說明：
這種供暖系統設計也是我國北方集中供暖系統為了節省材料而採用的，現在幾乎已經不用了。
單管跨越供暖系統
單管跨越式供暖系統也可以分為上下(垂直)單管跨越和水平單管跨越兩種型別。
這種供暖系統是在單管串聯供暖系統的基礎上稍作改進，就是在供暖管經過每組散熱器時增加一個旁通管，相當於是主管接出的兩個支管連線在散熱器的進、出口上，在上進水支管與主管的連線處增加了一個三通調節閥，從而一部分水透過調節閥繼續沿著主管道向下流動，而另一部分水透過進水支管流入散熱器，然後透過散熱器下方的回水支管彙集到主管。
垂直單管跨越供暖系統
如下圖3所示，也可以稱為“上下單管跨越式”。安裝在不同樓層同一個位置房間的散熱器進、回水口利用支管與從上到下透過的一根主管相連。
(圖3、垂直單管跨越供暖系統)
每組散熱器必須安裝一個三通閥，以分配進入該組散熱器並直接從主管道流出的水流，從而確保每組散熱器都是熱的。
缺點：
流量不好調節，有可能調整一組散熱器，影響其他樓層的散熱器。
房間可能冷熱不均。熱源附近的散熱器水溫高，室內溫度也高。遠離熱源的散熱器水溫較低，室內溫度也可能較低。
優點：
節約材料，管道用量少。
這種供暖系統一般是開發商為了節省材料而採用的，現在這種供暖系統很少在使用。
使用材料：
多采用鍍鋅鋼管，通常明裝。

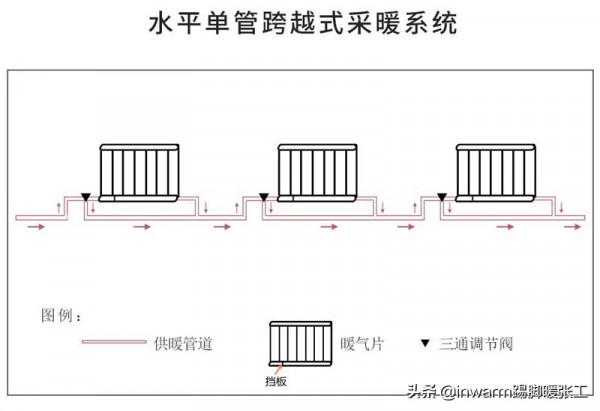

水平跨越供暖系統
如圖4所示，也叫同戶單管跨越式。供暖主管從熱源出來，從第一個房間開始經過每組散熱器，最後回到熱源。當經過每組散熱器時，支管分別與散熱器兩側的進、出水口連線，進水支管和主管連線處安裝三通調節閥，調節進入散熱器和直接從主管流走的水流量。
(圖4、水平單管跨越供暖系統)
缺點：
雖然可以在不同的房間控制溫度，但是很難調節流量，所以有可能調節一組散熱器而影響其他散熱器。
房間可能冷熱不均。熱源附近的散熱器水溫高，室內溫度也高，遠離熱源的散熱器水溫較低，室內溫度可能較低。
優點：
節約材料，少用管道。
這種供暖系統也是開發商為了節省材料而採用的，現在也很少使用了。
使用材料：
明裝和暗裝均可，一般採用鍍鋅管和PPR管，暗裝時只能使用PPR管。
雙管異程供暖系統
散熱器雙管異程供暖系統
兩條進水和回水主管從熱源開始並排向前移動。到第一組散熱器時處分出兩根支管與散熱器的進口和出口分別相連，並分別裝有溫控閥。然後，它們繼續向前移動到第二組散熱器，同樣連線，直到連線到最後一組。這種雙管並聯系統在主進水管和主回水管中的水流方向相反，因此被稱為異程式供暖系統。下圖5。
(圖5、散熱器雙管異程供暖系統)

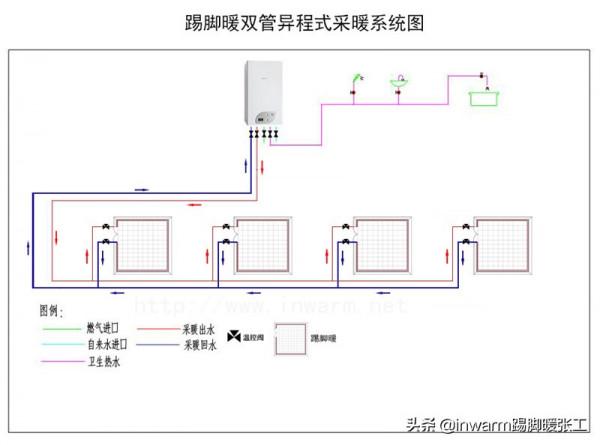

踢腳暖雙管異程供暖系統
兩條進水和回水主管從熱源開始並排向前移動。當它們到達第一個房間時，分別接出支管連線到該房間踢腳暖的兩端，並安裝溫控閥。然後他們繼續向前移動到第二個房間，並以同樣的方式與踢腳線暖的兩端相連，直到最後一個房間。下圖6。
(圖6、踢腳暖雙管異程供暖系統)
從上圖可以看出，在離熱源較遠的房間裡，散熱器（或踢腳暖）的進水管和回水管之和越大，系統管道的阻力越大。如果調不好水力平衡，前面的散熱器會很熱，後面的散熱器溫度會很差甚至不熱。
缺陷：
1.水力平衡調節不好，可能導致前室熱，後室不熱。
2.管道接頭多，有漏水風險；
3.如果使用PPR管道，存在焊接堵塞的風險。
4.只適用於較小戶型，而較大戶型只能採用雙管同程式或章魚式，否則很難調節水力平衡。即使調好，如果使用者稍微移動閥門，可能會導致一些房間的散熱器或踢腿暖又不熱。
優點：
1.與單管串聯或單管跨越式相比，好調節；
2.可以控制不同房間的溫度，也可以分戶計量。
3.與雙管同程和章魚式相比，它可以節省一些材料。
材料說明：
1.用於散熱器：
可明裝也可暗裝，暗裝時，只能使用PPR管，鋁塑管和銅接頭不得埋在地下或牆內。
明裝時，PPR管和鋁塑管都可以使用。
2、用於踢腳暖：
毛坯房的暗裝採暖系統通常不採用雙管異程或同程式系統，一般採用鋁塑管章魚系統，在這裡可以隱藏管道與踢腳暖的對接，從外面看不到管道。明裝時，不使用PPR管，通常使用鋁塑管，可以藏在踢腳暖後面，牆面看不到管道，不破壞原有裝修。
雙管同程供暖系統

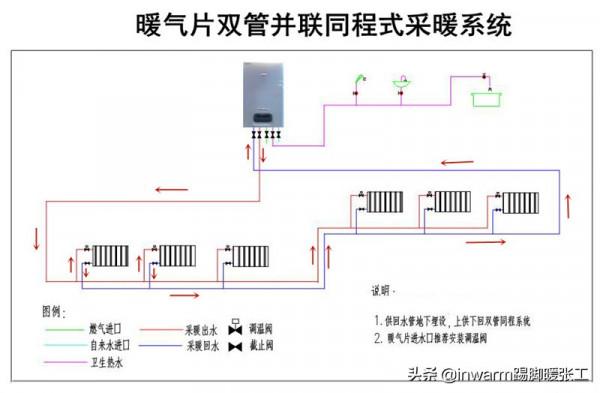

散熱器的雙管同程供暖系統
主供水管從熱源開始，透過帶溫控閥的三通支管與第一組散熱器進口相連。這組散熱器的回水埠接出支管，與供水主管並排向前，到第二組散熱器時，主供水管和回水管分別接出支管配上溫控閥與這組散熱器的進回水口連線，然後主進水管和回水管繼續向前移動，與下面每組散熱器相同的方式連線，直到最後一組散熱器進水管直接與散熱器連線，回水主管繼續向前，回到熱源。
從下圖可以看出，在這種供暖系統中，主供水管和主回水管中的水流方向是相同的，因此稱為同程供暖系統。
(圖7、散熱器雙管同程供暖系統)
踢腳暖雙管同程供暖系統
供水主管從熱源開始，到達第一個房間時，沿踢腳暖背面佈置，並利用接出支管透過溫控閥與踢腳暖埠連線。踢腳暖的另一端接出回水管，與供水主管並排沿踢腳暖背面向前，穿過牆洞進入第二間房間，供水主管和回水主管分別接出支管與這個房間踢腳暖的兩頭埠連線，並繼續向前移動，以同樣的方式與每個房間的踢腳暖連線，直到最後一個房間，當進水管與踢腳線暖口的直接連線終止時，回水管繼續向前移動並返回熱源。
從下圖可以看出，在這種供暖系統中，主供水管和主回水管中的水流方向是相同的，因此稱為同程式供暖系統。
(圖8、踢腳暖雙管同程供暖系統)
說明
1.在材料的使用上與雙管異程供暖系統相同，這裡不再贅述；
2.大戶型、複式、別墅明裝散熱器或踢腳暖，一般採用雙管同程供暖系統。
優勢
1.每個房間的暖氣片或踢腳暖進水管加上回水管總長度幾乎相等，系統阻力幾乎相同，因此較好調節水力平衡，可保證每個房間都熱；
2.可以分室控溫和分戶計量。
缺陷：
1.使用的管材和管件較多，比串聯、單管跨越、雙管異程成本高；
2.接頭多，有漏水風險；
3.如果使用PPR管道，存在焊接堵塞的風險。
章魚式供暖系統
散熱器和踢腳暖都可以採用章魚式供暖系統，系統設計和施工幾乎一樣。一般每個房間一個迴路，客廳、餐廳和過道可以根據情況分為1-3個迴路。不同的是，散熱器通常位於外牆或靠近外牆的側牆上。房間裡的地面和散熱器要安裝的牆壁應該開槽，鋁塑管佈置到這個位置。踢腳暖的系統管道一般只需要到每個房間門的兩側預留，房間內的地板和牆壁不需要開槽，也省去了大量的鋁塑管和保溫套。詳情見圖9和圖10。
優勢
1.每個房間都有獨立的迴路，非常容易調節，幾乎不需要調節水力平衡；
2.可以控制不同房間的溫度和分戶計量。
3.埋地管道為全管道，無接頭，無漏水風險。
4.用鋁塑管，避免PPR熱熔焊接堵塞的風險。
缺陷：
1.使用材料較多，成本較高；
2.只能暗裝使用，不能明裝。
使用的材料：
系統一般採用集水器、鋁塑管、保溫管，耐壓不透氧，地下無接頭。
不能使用不能彎曲的PPR管。
五種供暖系統的綜合比較
根據以上詳細分析，我設計瞭如下綜合對照表：
從上面的對照表可以看出，串聯式和單管跨越式非常節省材料，這也是北方開發商之前喜歡用這兩種供暖系統的原因。因為串聯絡統不能調節每組散熱器的流量，不能控制不同房間的溫度，而且室溫不均勻，尤其是垂直串聯絡統，一戶出問題，樓上樓下都不能用，所以這種供暖系統現在幾乎絕跡了。
單管跨越式不易調節流量，室內可能存在冷熱不均的情況。而且不管是明裝還是暗裝，管道漏出來的都比較多，影響美觀。因此，這種供暖系統幾乎不再使用。
然而，單管跨越式系統畢竟可以分室控溫。因此，透過在散熱器旁邊增加旁通管和三通調節閥，垂直串聯絡統可以用任何新型的散熱器代替原來難看的散熱器，而不影響樓上樓下鄰居的供暖。
從風險對比可以看出，章魚式供暖系統中埋在地下的管道沒有接頭，幾乎沒有風險。而且每組散熱器(每個房間的踢腳暖)都是一個迴路，幾乎不用調節就可以水力平衡，是毛坯房暗裝系統的理想供暖系統。現在，南方家庭獨立供暖幾乎用的都是這種章魚式供暖系統。
當已裝修房屋採用明裝供暖時，可採用雙管異程或同程系統。但由於異程式不易調節水力平衡，建議較大戶型採用同程式，否則部分房間可能無法供暖，因此雙管同程式供暖系統是明裝供暖的理想系統。
(本文由德國銀屋暖通國際張偉原創，未經書面授權不得轉載(20210910)。
