測量放樣是建築施工中的重要工序，日常的施工中，測量放樣常常會出現，測量放線沒有綜合和統一的標準、測量放線精度不高的問題。為了避免工程後期出現交介面參差不齊、無法收口的現象，影響裝飾裝修的效果。本文從人工放樣和機器人放樣兩種方式，闡釋各種的優缺點。
傳統放樣與機器人放樣的流程比較
傳統的人工放樣步驟：
1. 找出放樣點座標；
2. 找兩個已知點，算出其絕對方位角；
3. 分別算出放樣點到已知點的方位角和距離；
4. 設定經緯儀，設其中一點為測站點，另一點為後視點，瞄準潑盤到其方位角，然後轉動到各放樣點的方位角，固定其方向，然後用皮尺拉出對應的距離即可。
放樣機器人（全站儀）步驟：
1. 在BIM模型（或CAD圖紙）中取點；
2. 將點檔案拷入BIM放樣系統中；
3. 儀器設站；
4. 自動打點放樣。
傳統放樣與機器人放樣優缺點
放樣機器人是實現BIM落地施工的一種方式 ，在傳統的施工方式中，圖紙閱讀需要足夠的專業性，大部分施工人員都不太理解，在實際測量中很容易出現偏差。
相比於傳統的人工拉尺子放線作業，放樣機器人無論在精準度、成本、作業時間上都具有極大的優勢，BIM放樣機器人將放樣效率提高了2-4倍，節省放樣作業成本至少50%。如果說放樣機器人的缺點，那大概就是其採購價，市面上的BIM放樣機器人售價大概在40萬左右。這對於一部分工程企業來說是一筆比較大的支出，但如果施工放樣需求量大，後期很快能攤平收支。

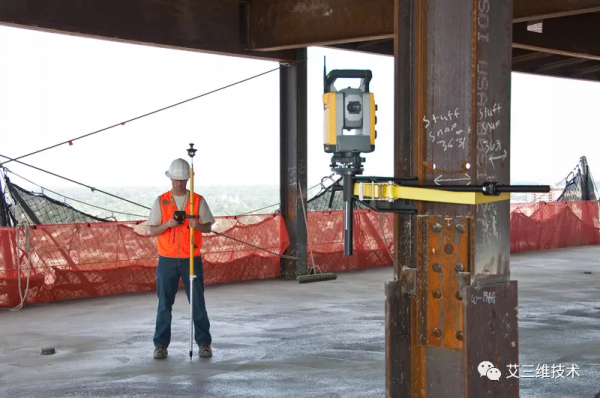

BIM放樣機器人
市面上的BIM放樣機器人主要是以Trimble公司生產的BIM放樣機器人為代表，其功能強大，能實現自動識圖、計算位置、計算角度、測量、顯示標識等工作。
1.裝置介紹

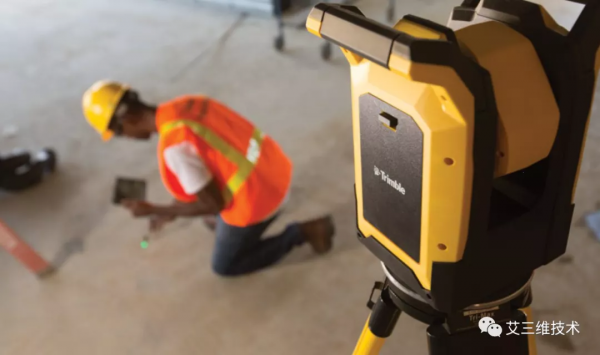

BIM放樣機器人是Trimble公司為針對建築施工現場定點問題開發地一款軟硬體結合的產品。放樣機器人主要硬體包括：全站儀主機，外業平板電腦，三腳架，全反射稜鏡及稜鏡杆等。主要軟體包括：Trimble Field Link軟體和基於REVIT及CAD的測量及放樣點位外掛。
2.產品技術優勢
- Autostationing技術可以讓系統自行定位，無需調平，還有超高範圍的動態視野滿足大部分日常使用要求，這不但提高了生產效率，還縮短了工時，降低人工成本。
- 小巧輕便，易於搬動，清晰可見的鐳射方便標註點位，獨有的Trimble Field Link軟體幫助指導工作流程，且會在測量過程中同步生成放樣偏差報告。RTP600不僅保證了精度的準確性，還簡單容易上手，縮短了學習時間。
- 無論是二維圖紙還是三維BIM模型，Trimble Field Link都可以有效實別點位，滿足各項工作需求。
