故障現象：使用者多次反映：該在在時速大概10KM/H時，車身會抖動很厲害。
診斷過程：
1、經電腦檢測，發現沒有故障碼（CVT系統故障）

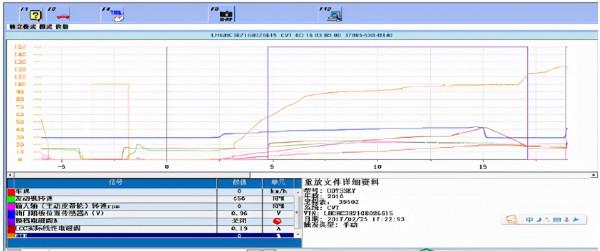

2、用HDS電腦做變速箱快攝資料分析，發現ETR的資料波動很大。如圖：
3、從資料上分析是變扭器鎖止統出現故障。再分析，變扭器的鎖止工作原理，當換擋電磁閥工作時，變矩器進入部分鎖止，之後透過控制LCC電磁閥控制電流的大小，控制鎖止程度。
從上圖來看，電磁閥B和LCC的電磁閥工作正常，可以推斷是變扭器的鎖止油路控制和執行機構故障。拆下油底殼，斷開電磁閥B，如圖：
4、測量油壓，從動輪壓力和主動輪壓力檢查壓力均正常。拆下變速箱油底殼檢查。發現油底殼有很多鐵屑，如圖：

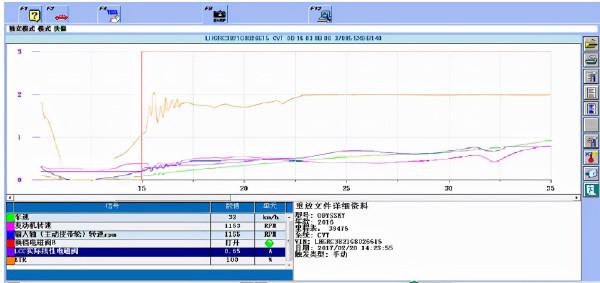

5、判斷變速箱內部機械部件出現問題，由於該車在保修期內，更換變速箱總成。更換完變速箱總成後用採集資料，變速箱的ETR資料正常，如圖：
確定故障：變速箱內部機械問題導致變矩器鎖止異常
案例總結：該車所先要判斷是發動機故障還是變速箱故障，如果找到是變速箱故障，下一步應該是做快攝資料進行分析，再下來就是進行故障檢查，該拆的要拆下來先檢查，這樣可以事半功倍。
