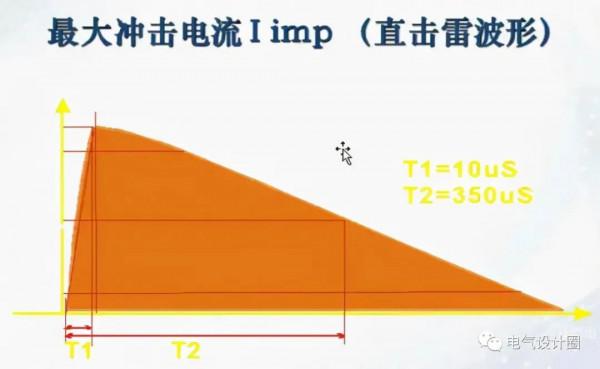

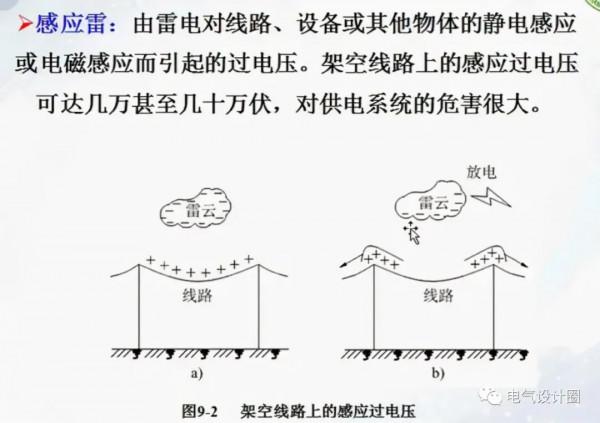

雷電的基本認識:

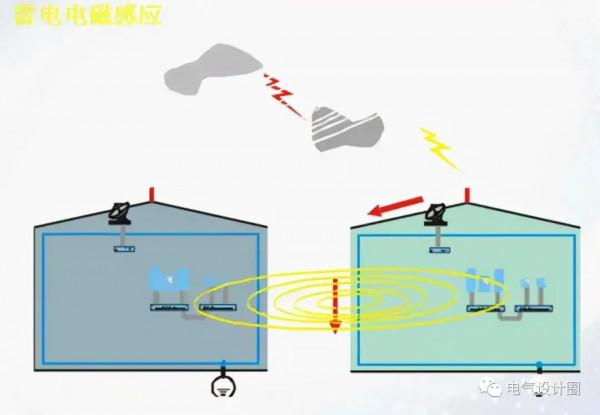

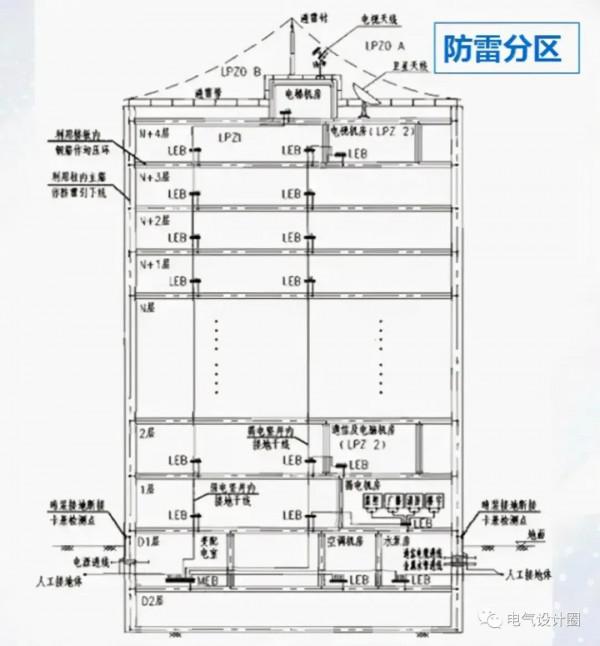

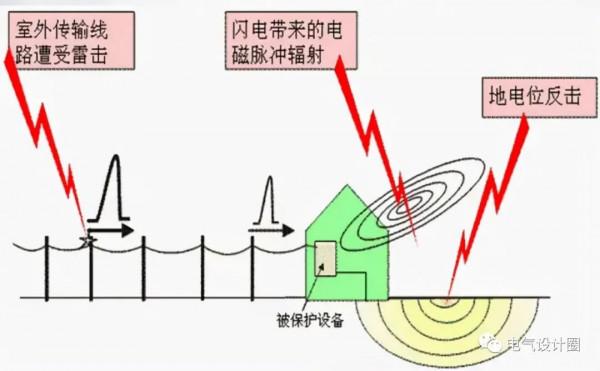

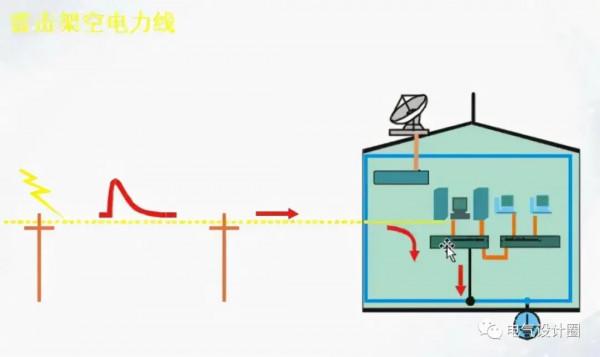

雷電的主要途徑:

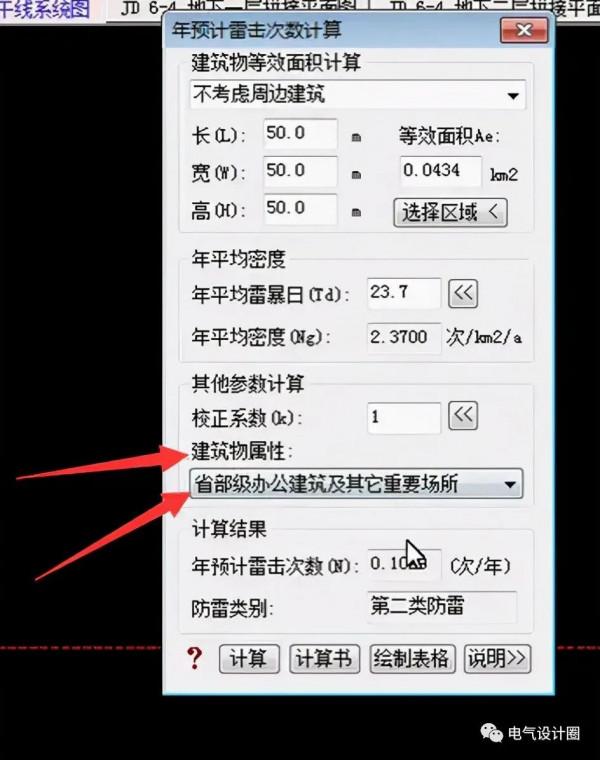

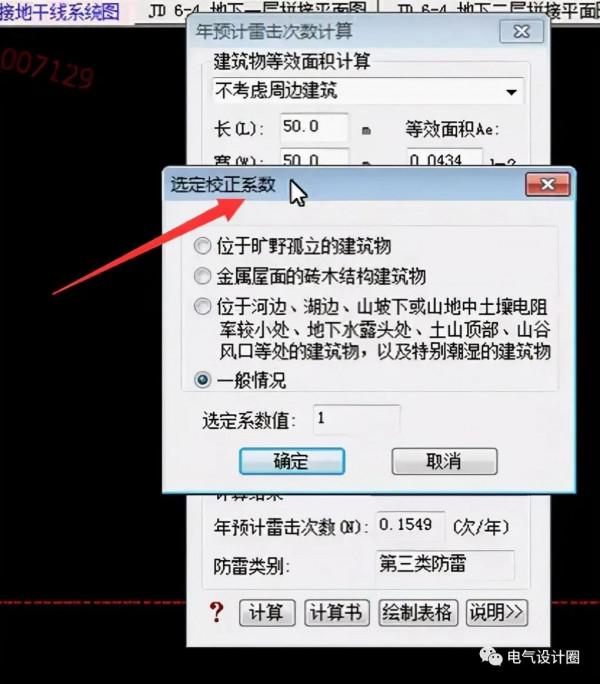

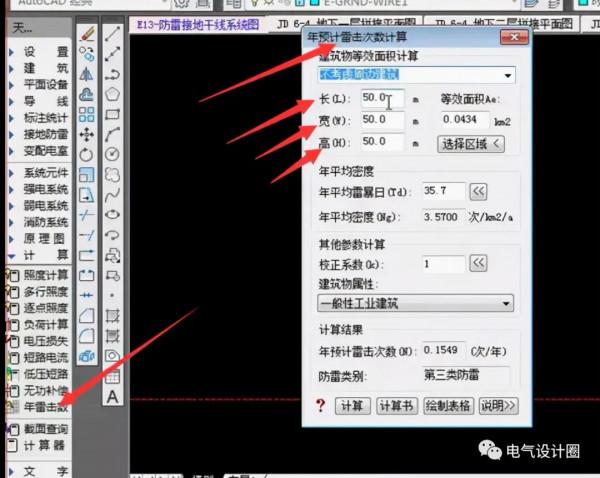

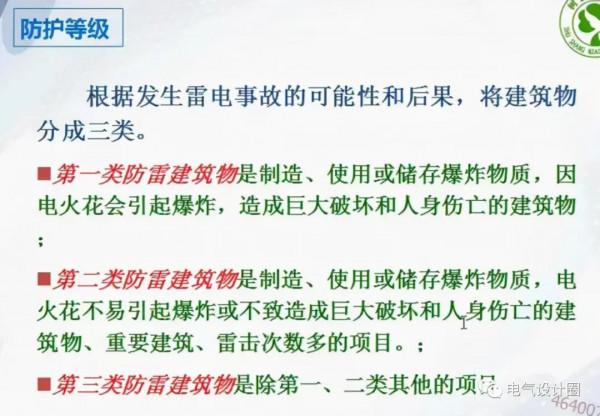

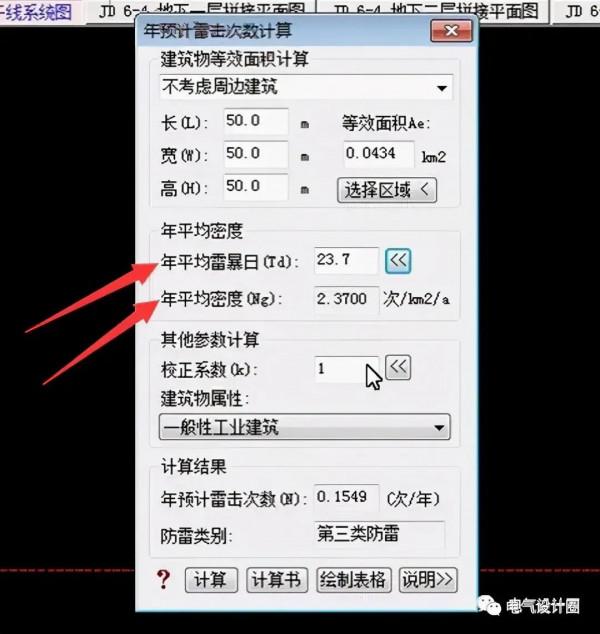

雷電防護等級:
建築物防雷設計規範 GB50057-2010 附條文說明:
引下線間隔不大於12m。

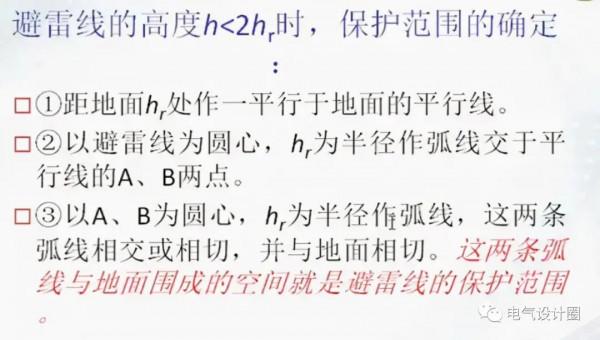

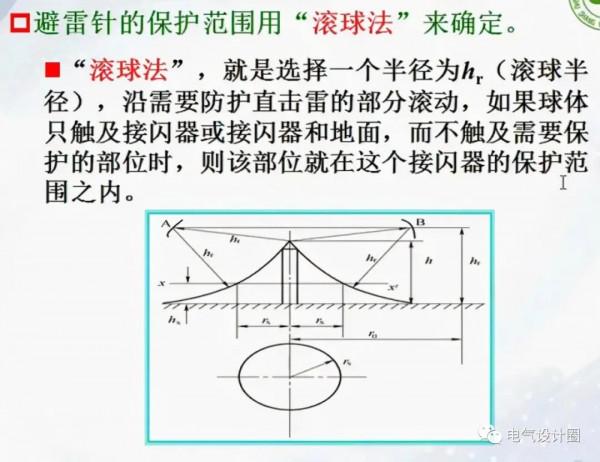

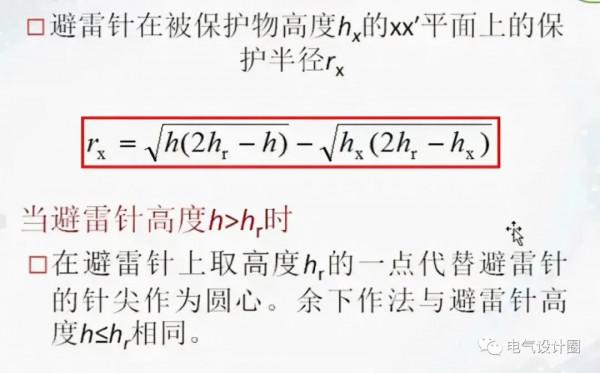

滾球法(Rolling ball method)是一種計算接閃器保護範圍的方法。它的計算原理為以某一規定半徑的球體,在裝有接閃器的建築物上滾過,滾球體由於受建築物上所安裝的接閃器的阻擋而無法觸及某些範圍,把這些範圍認為是接閃器的保護範圍。這就是滾球法。

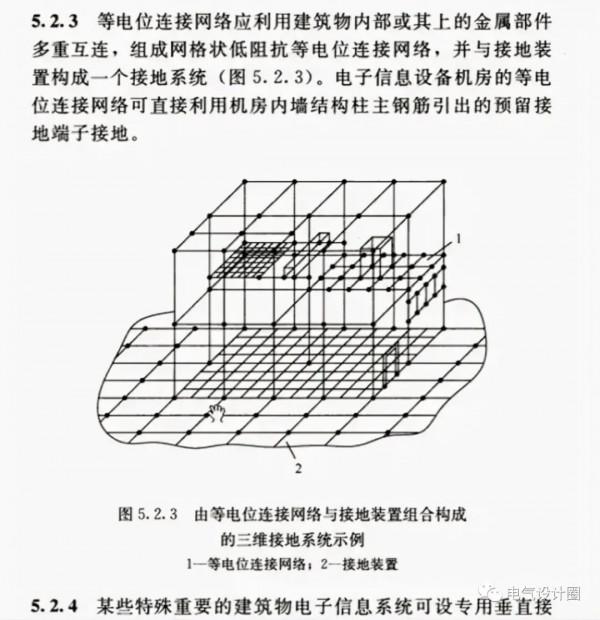

電梯機房、消控室的 接地要按照弱電接地的要求做。
找結構設計師要基礎圖,在鋼筋基礎上畫接地系統圖紙。

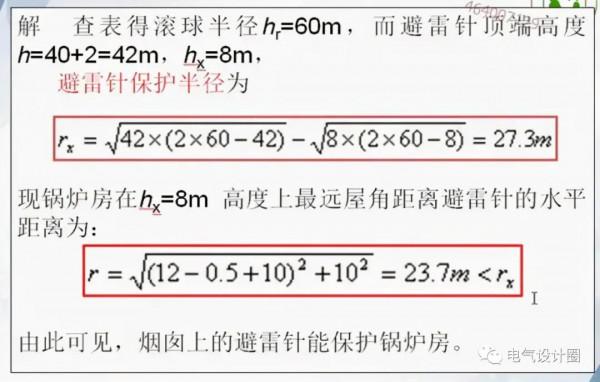

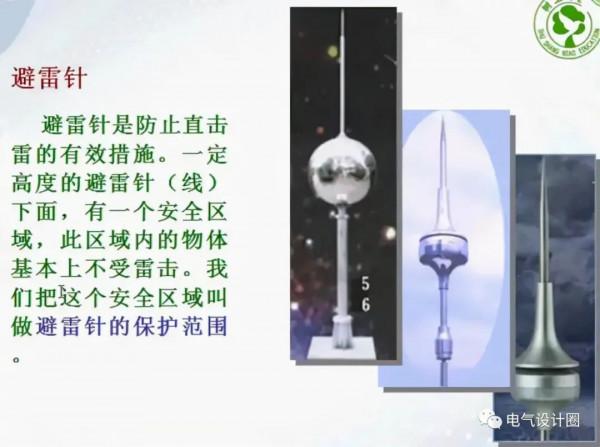

避雷針設定:
▲ 上圖的針高度待調整

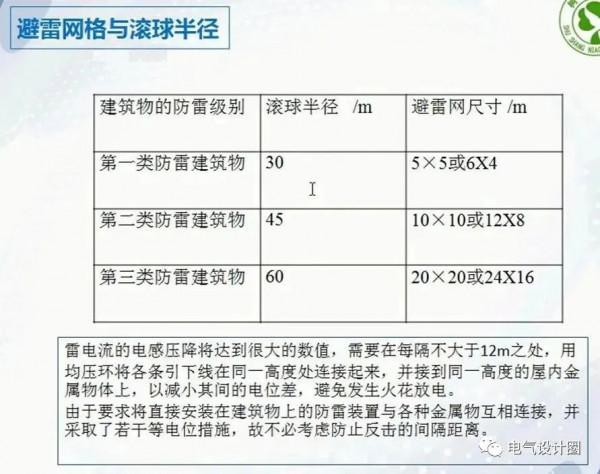

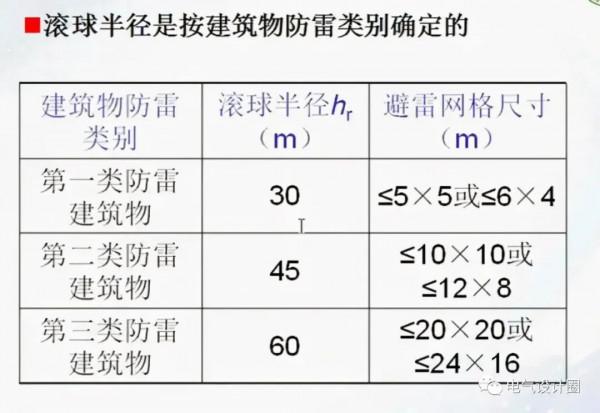

第一類防雷建築的滾球半徑:30m;
第二類建築物的滾球半徑:45m;
第三類建築物的管球半徑:60m。
防靜電接地:
