kbg線管國標CECS100:98 管路連線安裝要求

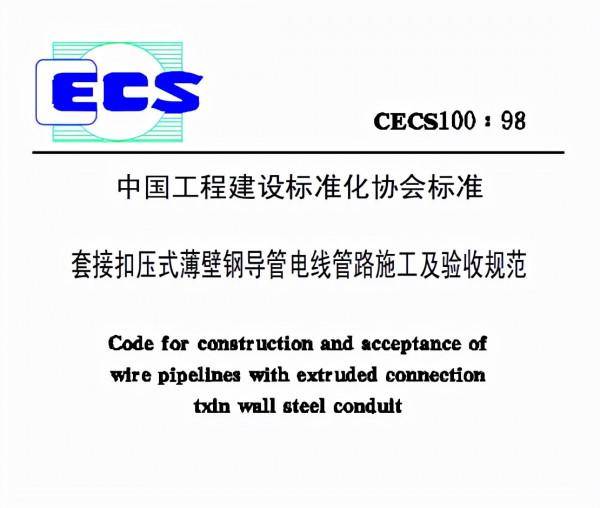

內容來源於《CECS100:98套接扣壓式薄壁鋼導管電線管路施工及驗收規範》國家標準第4篇 管路連線

4 管路連線

40.1套接扣壓式薄壁鋼導管電線管路連線，應採用專用工具進行，不應敲打形成壓點。嚴禁熔焊連線。

40.2套接扣壓式薄壁鋼導管電線管路連線處，管與套接管件連線緊密，內、外壁應光滑，無毛刺，且應符合下列規定↵

1. 直管連線時，兩管口插入直管接頭中心凹型槽兩側;
2. 轉角連線時，管口插入彎管接頭凹型槽側。

4.0.3套接扣壓式薄壁鋼導管電線管路為水平敷設時，扣壓點宜在管路上、下方分別扣壓;管路為垂直敷設時，扣壓點宜在第路左、右側分別扣壓。

4.0.4套接扣壓式薄壁鋼導管電線管路，當管徑為25及以下時，每端扣壓點不應少於2處;當管徑為432及以上時，每端扣壓點不應少於3處。且扣壓點宜對稱，間距宜均勻。

4.0.5套接扣壓式薄壁鋼導管管與管的連線處的扣壓點深度不應小於1.0mm。且扣壓牢固，表面光滑，管內暢通。管壁扣壓形成得凹、凸點，不應有毛刺。

4.0.6套接扣壓式薄壁鋼導管電線管路連線處的扣壓點位置，應在連線處中心。扣壓後，介面的縫隙，應採用封堵措施。

4.0.7套接扣壓式薄壁鋼導管進入盒(箱)時，應一孔一管。管與盒(箱)的連線，應採用爪型螺紋接頭管連線，且應鎖緊，內壁光潔，便於穿線。盒(箱)孔應整齊，且應與管徑吻合。

• 兩根及以上管入盒(箱)時，間攫均勻，排列整齊。
• 盒(箱)不應開長孔。嚴禁使用電、氣焊開孔。

4.0.8套接扣壓式薄壁鋼導管電線管路敷設完畢後，管路固定牢固，連線口符合規定，兩端頭應封堵。
