隨著微電子器件尺寸的不斷縮小，矽化鎳（NiSi）廣泛用做互補金氧半導體（CMOS）電晶體源極、漏極和柵極的接觸材料。然而，NiSi薄膜在高溫的不穩定性嚴重限制了鎳矽薄膜的效能和使用壽命。當熱處理溫度高於500 oC時，NiSi薄膜發生反潤溼（或聚結）現象，形成許多小的NiSi“孤島”, 被高電阻的Si基體分開，破壞了整體薄膜的低電阻特性而使薄膜失效。為了避免這種有害的聚結行為，提高鎳矽薄膜的形貌穩定性迫在眉睫。
此外， NiSi薄膜的織構、Si在NiSi/Si介面上的擴散和晶粒長大等均對NiSi薄膜反潤溼過程有影響，且實驗上缺乏對NiSi薄膜反潤溼過程動力學的研究。因此，目前NiSi薄膜反潤溼過程機理的機理尚不明確。

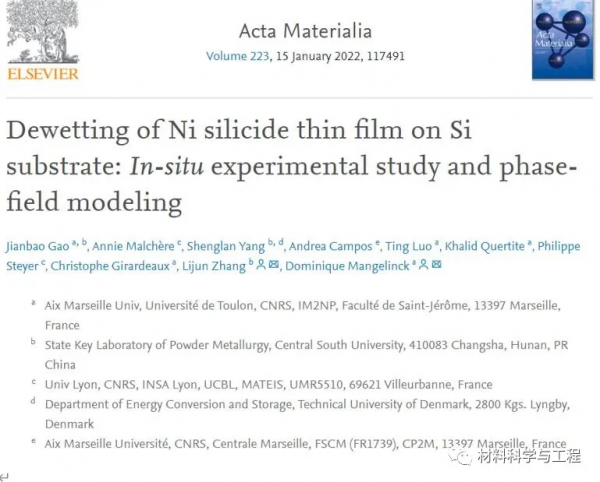

針對以上問題，中南大學的張利軍團隊和法國艾克斯-馬賽大學的Dominique Mangelinck團隊合作，採用原位掃描電子顯微鏡(in-situSEM)技術結合三維相場模擬，研究NiSi薄膜沉積在Si基體上的反潤溼過程，揭示了NiSi薄膜在Si基體上反潤溼過程的機理。相關論文以題為“Dewetting of Ni silicide thin film on Sisubstrate: In-situ experimental study and phase-field modeling”發表在材料期刊Acta Materialia上。
論文第一作者為中南大學和艾克斯-馬賽大學聯合培養博士生高建寶，通訊作者為中南大學張利軍教授和艾克斯-馬賽大學Dominique Mangelinck教授，合作者還包括里昂大學的Annie Malchère博士和Philippe Steyer副教授，中南大學的楊勝蘭博士，艾克斯-馬賽大學的Andrea Campos博士，羅婷博士，Khalid Quertite博士和Christophe Girardeaux教授。
論文連結：
https://doi.org/10.1016/j.actamat.2021.117491
在該項工作中，研究人員首先透過物理氣相沉積技術沉積15 nm Ni薄膜在Si(100)基體上，將樣品原位加熱至600 oC並保溫，採用原位SEM技術首次原位觀測了NiSi薄膜在Si(100)基體上反潤溼（或聚結）的過程（見圖1），並測量得到該過程的動力學演化曲線（見圖2）。透過電子背散射衍射 (EBSD) 研究了NiSi 多晶薄膜聚結過程中織構的演變（見圖3），發現NiSi多晶薄膜聚結過程中擁有Fiber織構的晶粒不斷長大，透過不斷消耗隨機取向的晶粒。

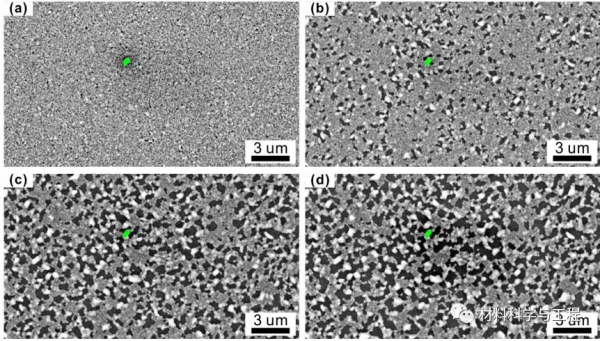

圖1. 600 oC下原位保溫，原位SEM觀測15nm Ni 薄膜(生成30nm NiSi薄膜)在Si(100)基體上微觀結構隨時間的演變：(a)23分鐘，(b) 32 分鐘，(c) 194 分鐘，(d) 287 分鐘。白色和灰色區域是NiSi 相，黑色為暴露於表面的Si 基體。(綠色區域為樣品表面上的標記)

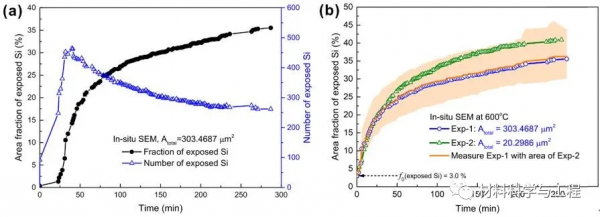

圖2. Si(100) 基體上15 nm Ni薄膜(生成30nm NiSi薄膜)在600oC 下原位SEM 觀測時，暴露於表面Si 的動力學演化曲線：(a)表面暴露Si的面積分數和暴露區域數量隨時間的變化，(b)不同放大倍率下(觀測面積分別為303μm2 和20.3 μm2)原位SEM 結果中表面暴露Si的動力學曲線對比：橙色區域代表低倍率實驗的測量誤差(Exp-1: 總面積為303.47 μm2) , 其使用的測量面積與高倍率實驗相同 (Exp-2: 總面積為20.30 μm2) , 誤差範圍取自統計結果的最大值和最小值。
圖3. Si(100) 基體上沉積15nmNi 薄膜(生成30nm NiSi薄膜)的EBSD取向圖：(a)在600oC 下的快速熱處理(RTP) 60 秒，(b) 在600oC下的真空退火24 小時；(c) 兩組實驗的粒徑分佈；Si(100) 基體上沉積的15nmNi 薄膜(生成30nm NiSi薄膜)的極圖：(d)在600 oC 下快速熱處理 60 秒和(e) 在600 oC 下真空退火 24 小時。
隨後，採用三維相場模擬揭示了單晶矽基底上的NiSi多晶薄膜在反潤溼過程中晶界開槽和晶粒聚結的機理。模擬結果表明，異常晶粒長大在NiSi多晶薄膜的反潤溼過程中起著重要作用，NiSi/Si和NiSi/NiSi介面上不同取向差導致的介面能和晶界能的差異，是NiSi多晶薄膜聚結（見圖4）的主要驅動力，晶粒聚結的動力學取決於各種取向晶粒的體積分數和取向分佈（見圖5）；晶界開槽（見圖6）優先從取向差較大的NiSi晶界處開始，其動力學主要取決於NiSi晶粒之間的取向差分佈。
圖4. 600 oC 下Si 基體上30 nm NiSi 薄膜反潤溼過程中微觀結構演變的三維相場模擬結果：不同高角度取向差晶粒(HAMG) 分數,(a) 各向同性晶粒,(b) fHAMG=77.25%, (c) fHAMG=56.70%, (d) fHAMG=30.67%, (e) fHAMG=77.25%。不同的顏色代表不同的NiSi方向，Si基體表示為透明的。
圖 5. 在600oC下，原位SEM 觀測和三維相場模擬Si(100)基體上30 nm NiSi 薄膜反潤溼過程中表面Si暴露動力學結果對比：(a)和(b)中動力學曲線均以暴露Si面積分數達到3.0%的時刻作校準：(a)模擬組A至E，(b)模擬組A、D和F，(c)模擬早期A-F組的原始結果。

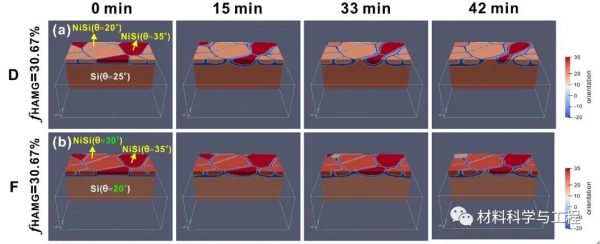

圖6.600 oC下Si基底上30nm的NiSi薄膜開槽過程中微結構演變的三維相場模擬結果(縱向截面圖)：相同結構但不同的取向分佈，(a)fHAMG=30.67%, θNiSi2/Si= 5o, θNiSi3/Si = 10o,θNiSi2/NiSi3=15o,(b) fHAMG=30.67%, θNiSi3/Si=15o,θNiSi4/Si=10o, θNiSi3/NiSi4=5o。不同的顏色代表不同的NiSi方向，Si基體表示為透明的。
最後，三維相場模擬耦合實驗資訊（NiSi晶粒的取向分佈和平均晶粒尺寸），重現了原位SEM觀測到的30 nm NiSi多晶薄膜在600oC下的聚結過程（見圖7）。根據定量相場模擬結果，增加低角度晶粒的體積分數或減少NiSi晶粒和Si基體之間的取向差，能有效抑制或減緩NiSi薄膜發生反潤溼。
實踐證明，原位實驗結合三維相場模擬是解釋材料過程物理背景的有利工具！

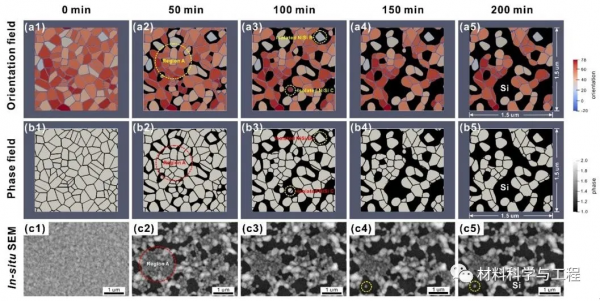

圖7. 三維定量相場模擬耦合實驗資訊(實際的取向分佈和初始平均晶粒尺寸)，重現600oC下單晶Si 基體上30 nm NiSi 薄膜反潤溼過程的微觀結構演變：（a）相場模擬的取向場結果，其中不同顏色代表NiSi 的不同取向，黑色表示Si 襯底，（b）相場模擬的相場結果，其中灰色代表NiSi 相，黑色代表暴露的Si 襯底，(c)原位SEM 結果。模擬的初始微觀結構是透過耦合實驗的取向差分佈和原位SEM 結果的初始平均晶粒尺寸而構建。
