這款USB 3×3影片拼接牆可以將USB3.0埠上的影片推送到最多9個顯示器上完成整個影片的拼接。USB3.0埠輸入的清晰度最高4K，高畫質輸出到顯示器。主要適用於教學、餐廳、車站等場所的影片顯示。

具有豐富的應用、媒體、web網頁，PPT，影片，圖片等接入能力，H.265/H.264編譯技術，支援與流媒體伺服器、NVR、影片儲存伺服器裝置無縫對接，構成完整的綜合應用顯示平臺和影片監控管理平臺。可廣泛應用於政府、消防、公安、能源、交通、電力、軍隊等各行業指揮監控領域，具有7*24小時全天候環境適應能力。

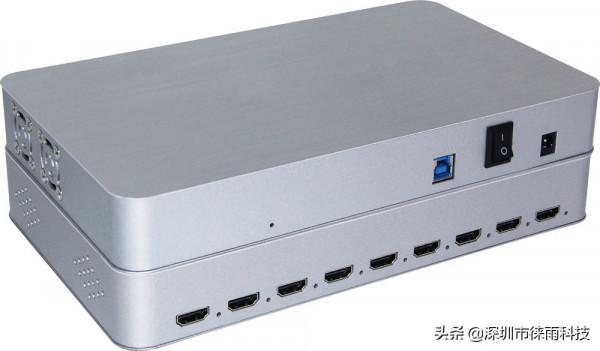

USB 3x3拼接器

主要特徵：

※支援USB3.0

※支援最高輸入解析度4K

※支援高畫質HDMI埠輸出

※支援任意拼接效果最多9個顯示器

※自動計算最佳解析度到顯示器

※影象完美拼接無拉伸

※只支援Win10系統64位

※支援螢幕旋轉90°

規格

USB 版本 …………USB 3.0

輸入解析度 ………最高可支援4K

輸出解析度…………最高可支援1080P

輸入線纜長度..…...…≤1.5 M USB3.0 標準線纜

輸出線纜長度……… ≤10M AWG26 HDMI 標準線纜

最大工作電流……… 1.6 A

電源介面卡規格: …….輸入AC (50HZ, 60HZ) 100V-240V; 輸出: DC12V/2A

工作溫度範圍…………(-10 ～ +55℃)

尺寸……………………263x159x38(mm)

重量…….….…………約1300g

外圍介面描述

介面示意圖

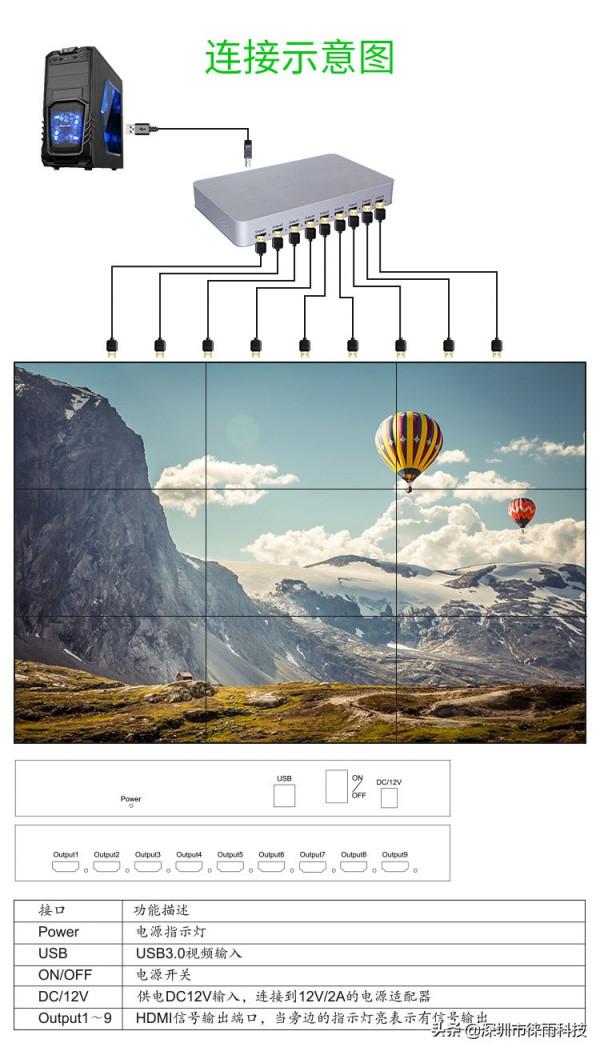

拓撲示意圖

拓撲示意圖

連線操作:

1. 用USB3.0線連線USB訊號源與‘USB’埠

2. 用HDMI線連線‘HDMI Output’與電視機HDMI埠

3. 將介面卡的線連線到‘DC/12V’

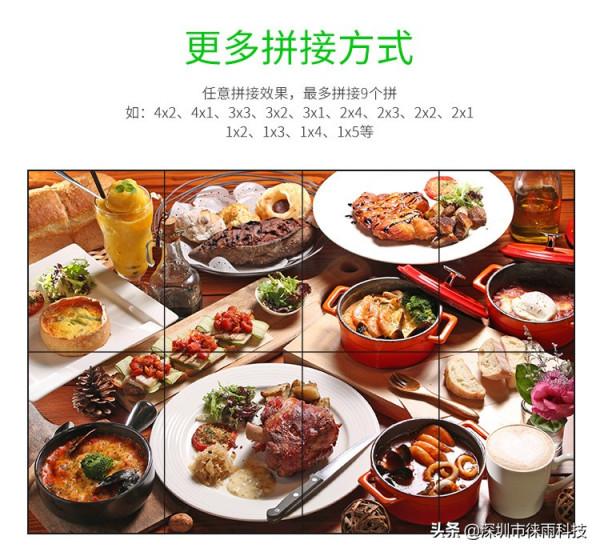

支援任意拼接效果最多9個顯示器

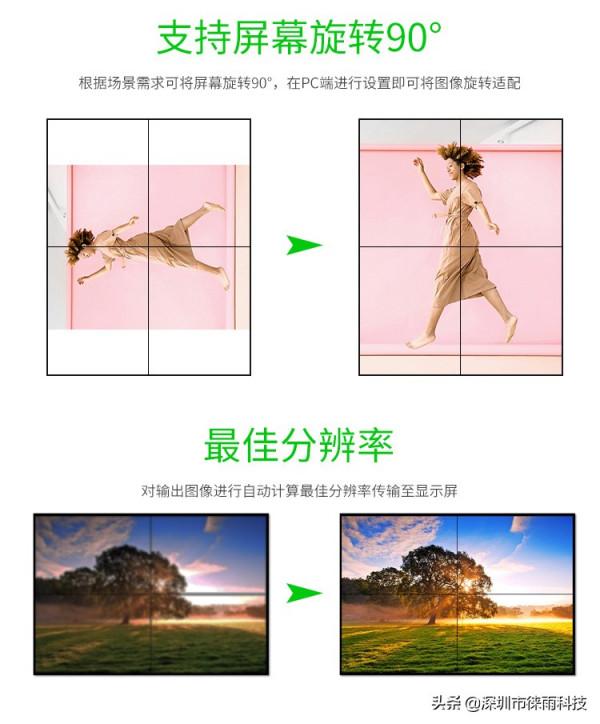

支援螢幕旋轉90°

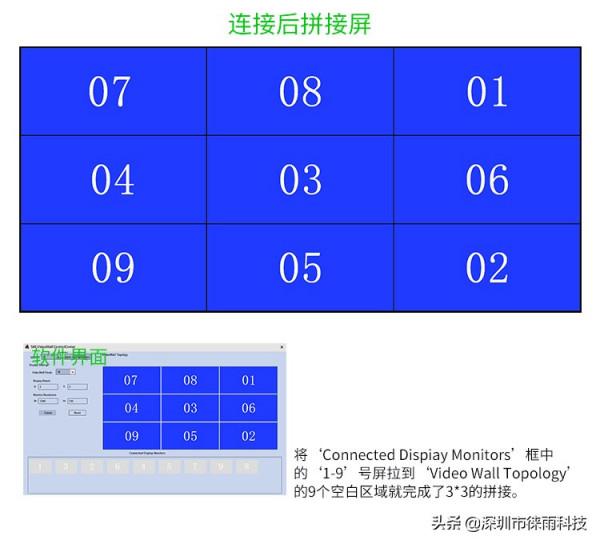

操作軟體圖：

以3×3為例

Video Wall Pixels：USB輸入清晰度

Display Matrix：拼接效果，如上圖的3×3

Monitor Resolution：HDMI輸出解析度

將‘Connected Display Monitors’框中的‘1-9’號屏拉到‘Video Wall Topology’的9個空白區域就完成了3×3的拼接。

注：1.對電腦的最低要求如下

1） 處理器：英特爾酷睿i5和整合英特爾HD圖形630 – 7500

2） 記憶體條：8GB（2×4GB雙通道）

包裹附件:

1：3×3影片拼接牆控制器x1

2：USB 3.0 A公頭轉B公頭連線線x1

3：12VDC/2A電源介面卡 x1

4：使用者手冊 x1
