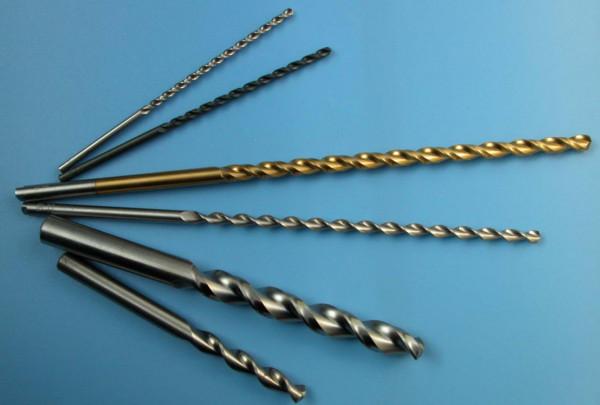

麻花鑽
麻花鑽是運用最多的孔加工工具。通常,直徑範圍為0.25至80 mm。主要由鑽頭工作部分和柄部構成。工作部分有兩個螺旋槽,看上去像麻花,因此得名。為了減少鑽孔時導向部與孔壁間的摩擦,麻花鑽從鑽頭尖端到柄部逐漸減少直徑為倒錐形。麻花鑽螺旋角主要影響刃口前角的大小、刀瓣的強度和排屑效能,通常為25°~32°。螺旋槽可透過銑削、磨削、熱軋或熱擠壓展開加工。鑽頭的前端經刃磨後形成切削部分。標準麻花鑽的切削部分頂角為118,橫刃斜角為40°~60°,后角為8°~20°。由於結構上的原因,前角在外緣處大、向中間逐漸減小,橫刃處為負前角(可達-55°左右),鑽削時起擠壓作用。
為了改善麻花鑽的切削效能,可根據被加工材料的性質將切削部分修磨成各種外形(如群鑽)。麻花鑽的柄部形式有直柄和錐柄兩種,加工時前者夾在鑽夾頭中,後者插在機床主軸或尾座的錐孔中。一般麻花鑽用高速鋼製造。鑲焊硬質合金刀片或齒冠的麻花鑽適於加工鑄鐵、淬硬鋼和非金屬材料等,整體硬質合金小麻花鑽用於加工儀表零件和印刷線路板等。
扁鑽
扁鑽的切削部分為鏟形,結構簡單,製造成本低,切削液輕易匯入孔中,但切削和排屑效能較差。扁鑽的結構有整體式和裝配式兩種。整體式主要用於鑽削直徑0.03~0.5毫米的微孔。裝配式扁鑽刀片可換,可採用內冷卻,主要用於鑽削直徑25~500毫米的大孔。
深孔鑽
深孔鑽通常是指加工孔深與孔徑之比大於6的孔的刀具。常用的有槍鑽、BTA深孔鑽、 噴射鑽、DF深孔鑽等。套料鑽也常用於深孔加工。
擴孔鑽
擴孔鑽有3~4個刀齒,其剛性比麻花鑽好,用於擴大已有的孔並提高加工精度和光潔度。
鍃鑽
鍃鑽有較多的刀齒,以成形法將孔端加工成所需的外形,用於加工各種沉頭螺釘的沉頭孔,或削平孔的外端面。
中心鑽
中心鑽供鑽削軸類工件的中心孔用,它實質上是由螺旋角很小的麻花鑽和鍃鑽複合而成,故又稱複合中心鑽。
擴孔鑽有3~4個刀齒,其剛度高於麻花鑽。用作縮小原有孔,提升加工精度,擅加工
鍃孔刀
鍃孔刀具備更餘的刀齒。孔端透過成形方法研磨成所需形狀。用作研磨各種沉頭螺釘的沉頭孔或壓平孔的外端面
中心鑽
中心鑽用作鑽軸類工件的中心孔。它主要由麻花鑽和小螺旋角的鍃孔鑽構成,所以又稱混合中心鑽。
