ZTE5700中興路由器openwrt智慧路由刷機之路

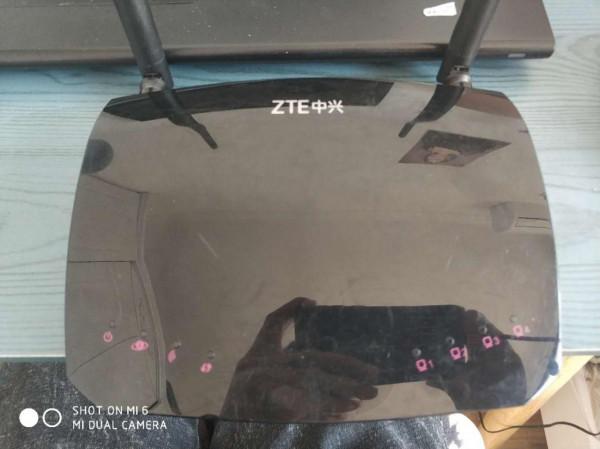

最近收了一臺路由器,比較便宜的中興路由器,主要是用來練習刷機。就是下面這貨,20塊一個,買了兩。

ZTE5700中興路由器openwrt智慧路由刷機之路

背面如下圖,四個孔其實就是螺絲,我已經給拆掉了,背後的銘片上就是該路由器的一些引數。

中興在2014年產的E5700路由器,還有無線的閘道器賬戶密碼。

ZTE5700中興路由器openwrt智慧路由刷機之路

再看一下側面,從左往右,有四個百兆Lan口,和一個百兆Wan口,甚至還有一個USB2.0介面,在旁邊就是WPS配置和Reset配置按鍵,最後一個是電源介面

ZTE5700中興路由器openwrt智慧路由刷機之路

商家介紹:

MT7260N無線路由器,工廠宿舍,學生公寓,USB2.0,FTP,儲存共享SAMB,採用MT7620N方案,主頻高達600MHZ,裝備DDR RAM和高速SPI Flash,效能穩定。提供五個10/100M自適應乙太網介面,300Mbps的2.4g無線網路和一個USB2.0介面,滿足各種路由應用需求,具有較高性價比!

這裡MT7260N是指路由器的CPU型號,這個型號就代表這個路由器是可以刷機的,具有比較高的可玩性,價效比確實挺高的!

在我未進入這個圈子的時候,我和大多數人一樣,覺得路由器沒有什麼可玩的,但是學習了一段時間後,發現路由器的玩法是真的多,路由器從最開始只是一個用來負責撥號上網的裝置,但是現在可以變身成一個遠端下載器、私有云、輕量級NAS、甚至搭建Web環境。也可以透過擴充套件功能來豐富網路環境,如單線多撥提速、廣告過濾、某雲灰色音樂解鎖、路由器掛代理、內網穿透等等各種玩法應有盡有!

然而很多路由器原廠自帶的韌體功能都比較少,想要讓路由器支援更多好玩的功能,那就要刷第三方韌體。廠家自帶韌體唯一的好處就是穩定性好。

Openwrt是一套開源的智慧路由系統,適合專業級玩家折騰,接下來我就是要將該路由器刷入Openwrt系統,不同路由器的刷機方法是不同的,主要有兩個思路,一是透過telnet或ssh上傳韌體後重啟刷機,有一些路由器本身就自帶開啟telnet或ssh埠的物理按鍵或登入Web端後可以選擇開啟,二是路由器Flash程式設計器刷機,當完全沒辦法從外部直接開啟路由器ssh或telnet,就只能拆下路由器Flash,然後透過程式設計器將韌體直接刷入,這種方法也是最直接有效的方法。

我的這個中興路由器是不可以直接用外部物理按鍵進入ssh或telnet介面,所以只能選擇拆機刷flash。

把路由器拆開後,電路板如下:

ZTE5700中興路由器openwrt智慧路由刷機之路

上面這麼多的配件我們也不需要全部懂,我標註的1就是路由器Flash,相當於電腦的硬碟,2就是CPU,可以看到型號為MT7620N,3就是記憶體。

1是我已經換好的Flash,原來的Flash是MX25L6406E SOP8型號,這個型號什麼意思呢,MX是品牌,25就是系列,後面的64是64Mbit,也就是8MB(64除以8得到),SOP8就是8個引腳,因為8MB比較小,我換了個16MB的,其實只要是同一個系列,引腳數一樣的就可以進行更換,也就是滿足25系列,SOP8引腳。

ZTE5700中興路由器openwrt智慧路由刷機之路

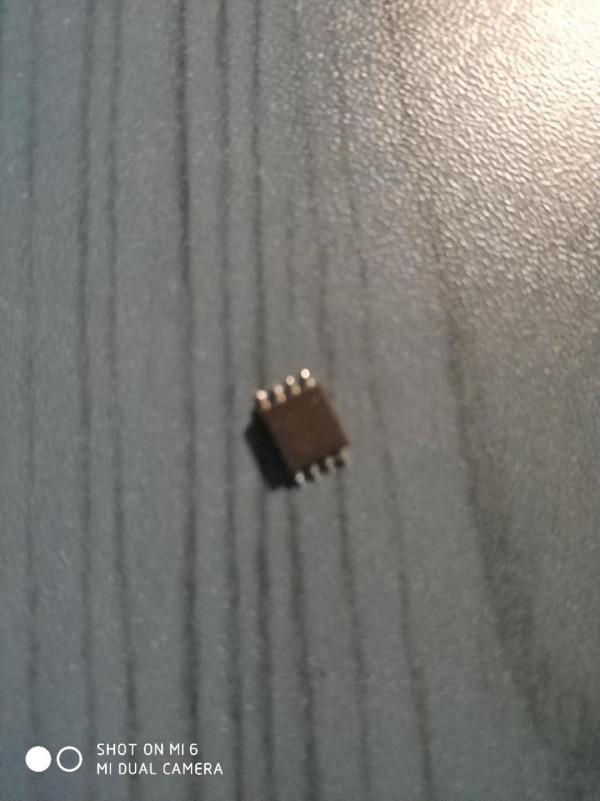

上圖就是我拆下來的flash,正面是有其型號的,但現在根本看不出來(我拿放大鏡都沒看出來),不過沒關係,我的程式設計器有自動識別功能!

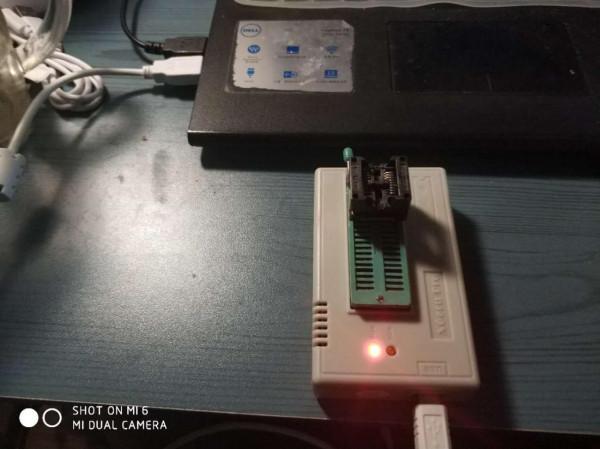

下面使用程式設計器對Flash刷入Breed,下面是我的程式設計器,程式設計器上面就是SOP8寬體座子,用來接入Flash。

我的程式設計器是TL886二 Plus(羅馬數字的2)

ZTE5700中興路由器openwrt智慧路由刷機之路

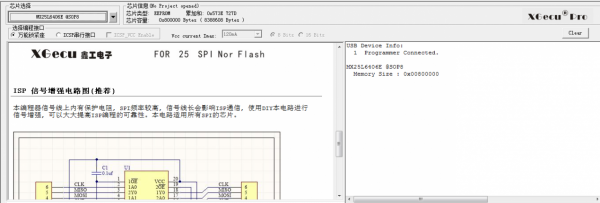

開啟程式設計器軟體(也就是常說的上位機),晶片選擇識別就好了,該程式設計器會自動幫你識別型號。

ZTE5700中興路由器openwrt智慧路由刷機之路

接下來就是寫入韌體,到breed選擇MT760的breed(注意這裡的breed一定要和cpu的型號一致)

ZTE5700中興路由器openwrt智慧路由刷機之路

成功之後,再把Flash焊在路由器上,長按reset鍵,開啟電源,按住reset鍵長達5秒以上鬆開(操作順序一定要正確),網線一端連線路由器的Wan介面,一端連線電腦,網頁訪問192.168.1.1,就可以看到下面的畫面,這就已經成功刷入了Breed。

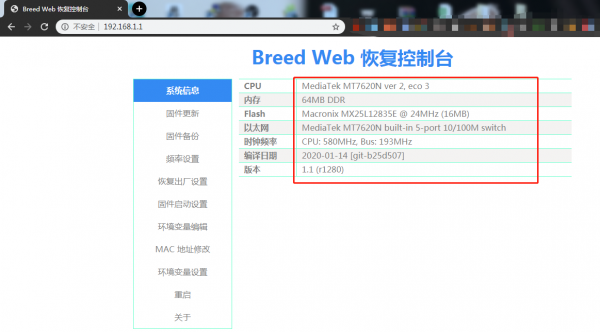

下面就是Breed Web恢復控制檯。

ZTE5700中興路由器openwrt智慧路由刷機之路

這個時候不要著急去刷機,首先要備份EEPROM和程式設計器韌體,然後就是恢復出廠設定到Config區(公版)。這些操作完成之後就可以上傳韌體進行刷機了!這個韌體可以使用別人編譯好的韌體,或者自己編譯定製的韌體。

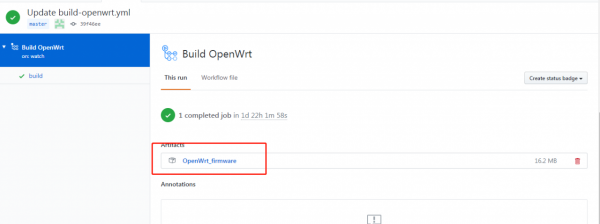

我是自己編譯的。如下:

ZTE5700中興路由器openwrt智慧路由刷機之路

多次測試後,終於實現完美刷機,我想要的功能基本都有了

ZTE5700中興路由器openwrt智慧路由刷機之路

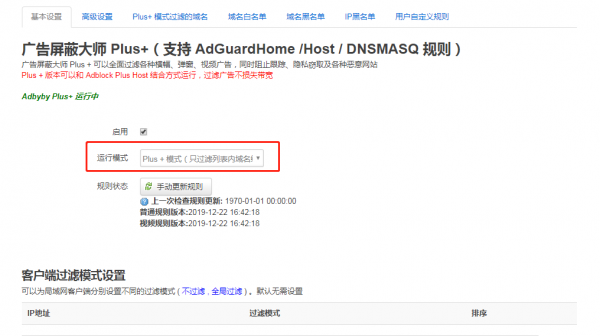

1.廣告遮蔽功能

ZTE5700中興路由器openwrt智慧路由刷機之路

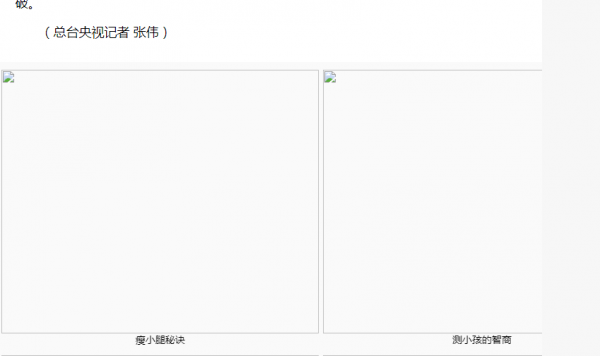

隨意找一個網站,廣告圖片全部被遮蔽了

ZTE5700中興路由器openwrt智慧路由刷機之路

2.解鎖某雲音樂灰色歌曲

ZTE5700中興路由器openwrt智慧路由刷機之路

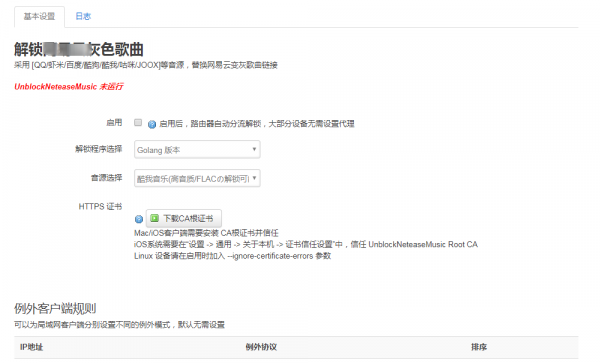

未執行時某雲音樂時

ZTE5700中興路由器openwrt智慧路由刷機之路

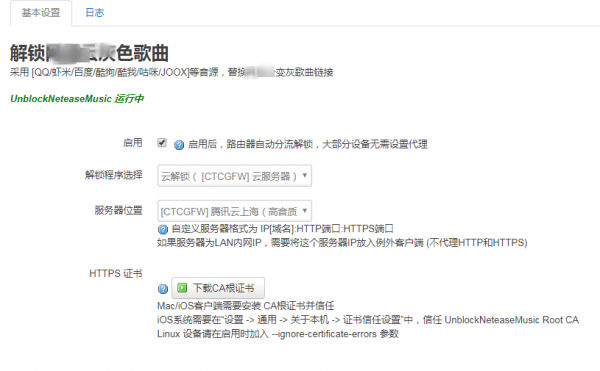

執行解鎖功能後

ZTE5700中興路由器openwrt智慧路由刷機之路

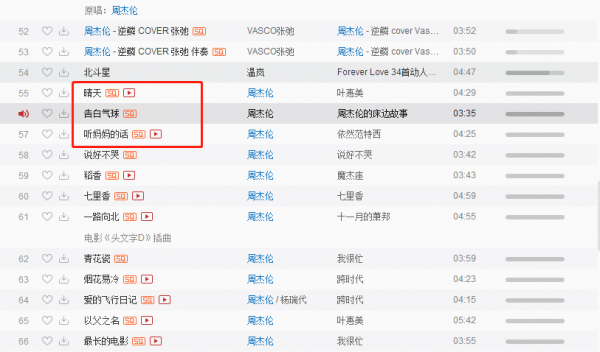

再測試某雲音樂

ZTE5700中興路由器openwrt智慧路由刷機之路

還有很多好玩的功能,我就不一一介紹了,感興趣的同伴可以自己動手試一下。有問題的可以關注我並在下方評論,我會一一解答
