一輛2012年一汽-大眾CC轎車。客戶反映:該車雨刮器不噴水,點菸器不工作,座椅加熱不起作用。

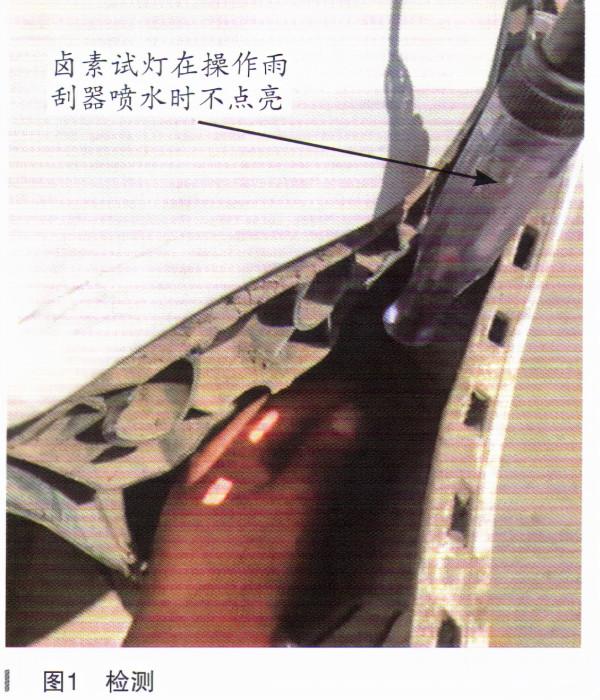

故障診斷:此車進店由於報修3個故障,首先檢查雨刮器噴水,經過測試,雨刮器系統刮玻璃功能正常,就是沒有雨刮器噴水功能,向內拉動雨刮器杆,聽不到噴水電機工作的聲音。拆下雨刮器電機插頭進行測量,如圖1所示。
我們測量噴水電機插頭供火線,在操作噴水的時候,供火線無法點亮鹵素試燈。其實噴水電機兩根線很好確定,在不開點火開關的情況下,對兩根插針使用萬用表電阻擋分別測量,其中有一根線為搭鐵,另一根線沒有任何變化,我們就測量沒有任何電阻變化的這根插針的電壓變化就可以確定噴水電機的供電是否正常。
所測插針並沒有電壓輸出,透過萬用表電壓擋校驗,沒有12V電壓變化,從這一點我們可以確定噴水電機的供電出了問題。找到噴水電機的線路圖,如圖2所示。
從電路圖中我們可以確定,噴水電機受控於J519,中間沒有任何元件,難道是J519出了問題?為了謹慎,我們還需要繼續驗證,此車還有兩個故障,就是點菸器不工作與座椅無法加熱。首先檢查容易的點菸器系統,在點火開關2擋時,檢查點菸器保險絲是否有問題。查閱點菸器的保險絲位置,如圖3所示。
找到SC41保險絲,保險絲本身是好的,而且看起來還是一個新保險絲。測量SC41保險絲插針上的供電,發現沒有12V電壓。這就不對了,正常情況下,點菸器保險絲插針上會有12V電壓。查詢點菸器保險絲電路,如圖4所示。

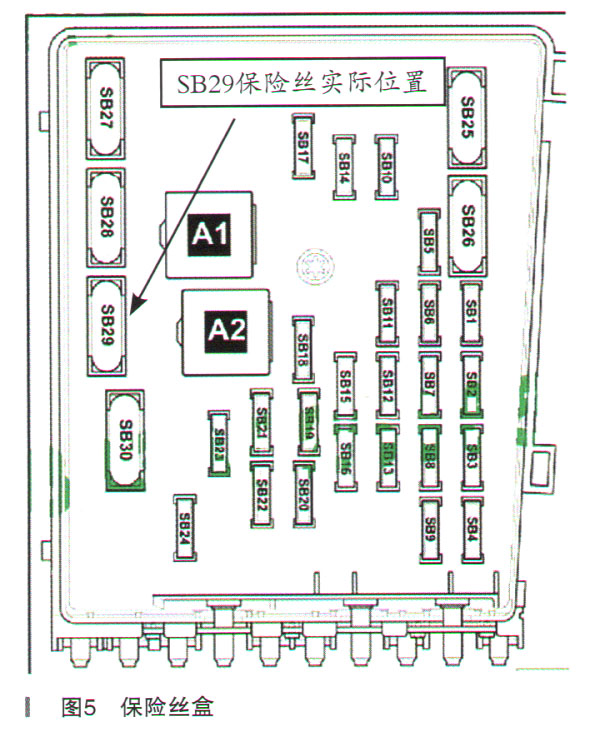

從電路圖中我們可以看出,SC41保險絲以上的元件分別為J519/SB29以及線路,J519是一個比較昂貴的部件,我們先檢查SB29。查詢保險盒相關資料,如圖5所示。

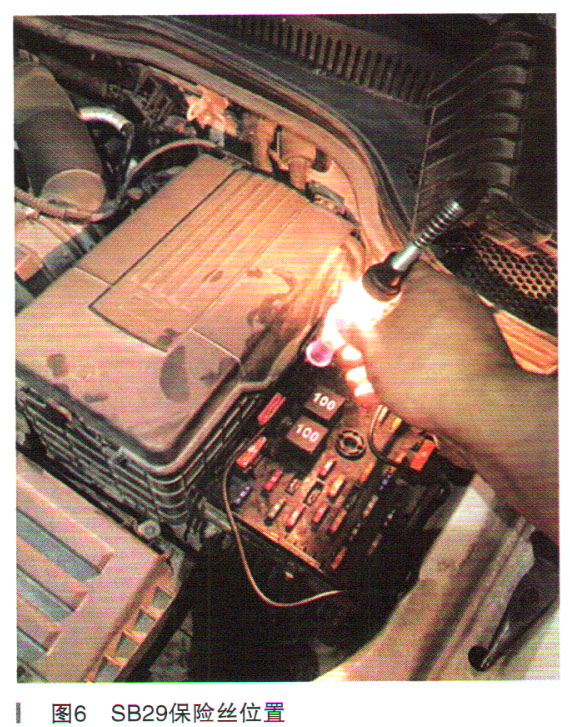

找到SB29實物進行測量,如圖6所示。
SB29保險絲從外觀看,中間未熔斷,使用鹵素試燈測量,試燈點亮。

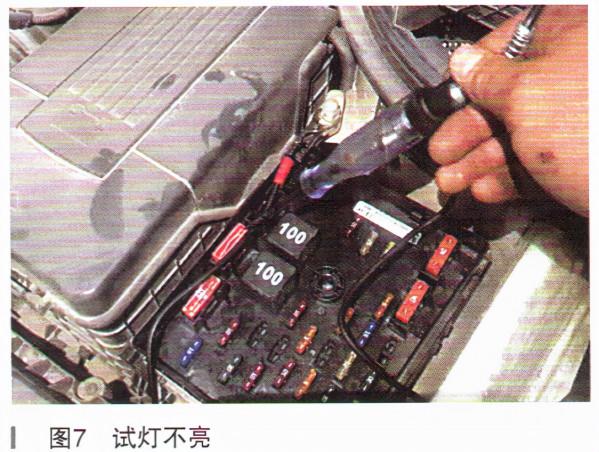

難道真的是J519出了問題?為了謹慎,從SB29保險絲的兩端分別測量,當測量到靠儀表臺側時,發現鹵素試燈不亮的情況,如圖7所示。

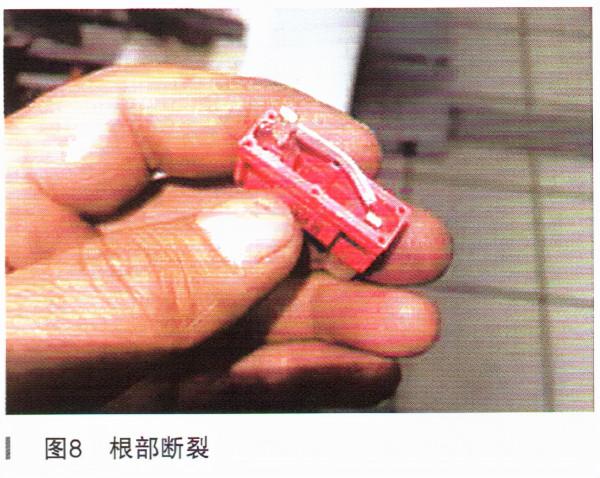

SB29保險絲看著是好的,怎麼會不亮呢?我們拆下SB29保險絲,仔細觀察發現了問題,保險絲根部斷裂,如圖8所示。

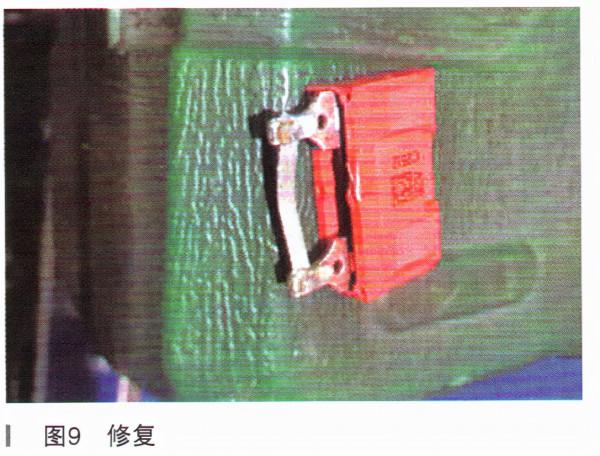

對SB29保險絲根部進行修復,根部透過加焊修復完成,如圖9所示。
修復SB29,裝車測試,點菸器可以正常工作,雨刮器噴水功能恢復正常,開啟空調並測試座椅加熱功能恢復正常。原來此保險絲管了3個功能,表面看有三個故障,其實是一個故障點所造成的。
