（理解和翻譯不當之處，懇請各位領導、老師、前輩、同行批評指正）
點選文末閱讀原文可獲得原文連結
https://www.science.org/doi/epdf/10.1126/science.abl4890

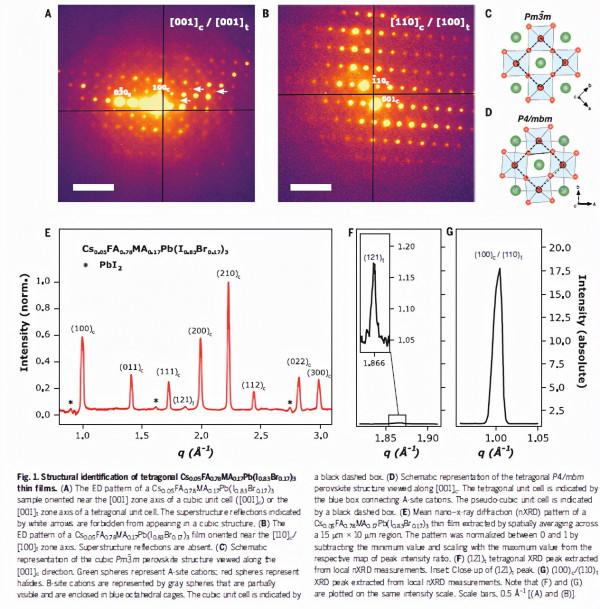

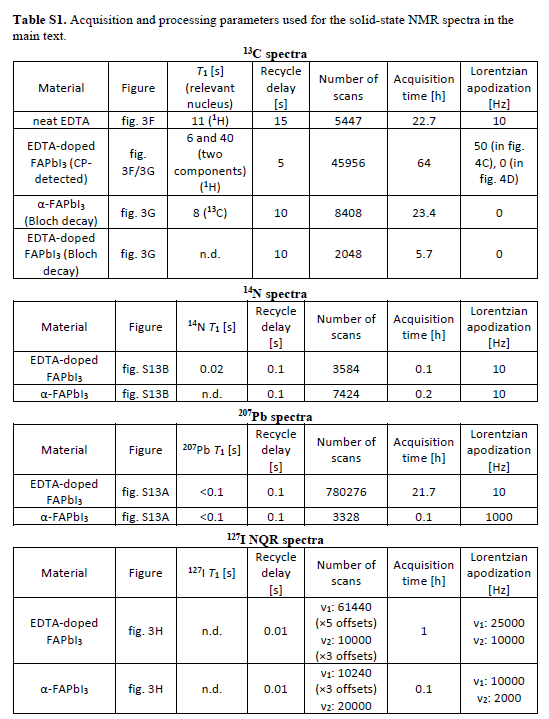

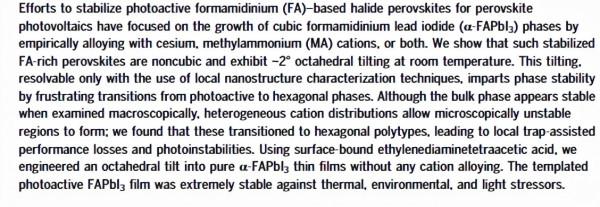

甲脒 (FA) 基鹵化物鈣鈦礦的努力方向目前集中在立方甲脒碘化鉛 (α-FAPbI3) 相的生長與穩定上，方法是新增銫、甲基銨 (MA) 陽離子或兩者共摻。作者表明，這種穩定的 FA主相鈣鈦礦是非立方相，並且在室溫下表現出約 2° 的八面體傾斜。這種傾斜現象只能透過使用區域性奈米結構表徵技術來揭示，並且研究表面鉛碘八面體傾斜會阻止鈣鈦礦從光敏相到六方相的轉變來實現相穩定性。儘管在宏觀上觀察時體相看起來很穩定，但不均勻的陽離子分佈會導致微觀不穩定區域的形成；作者發現這些地方會轉變為六方多型體，產生局域缺陷並造成電池的效能損失和光不穩定性。使用與表面結合的乙二胺四乙酸，作者調控八面體傾斜並製備出無陽離子摻雜的純α-FAPbI3 薄膜。最佳化的光活性 FAPbI3 薄膜在熱、光和環境等因素影響下表現出極其優秀的穩定性。
【摘要截圖】
【精選N圖】
【精選一表】
